一份上6层小区住宅楼电气CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、电气设计说明
• 二、 配电箱系统 图
• 三、弱电系统图
• 四、照明电气平面图
• 五、 弱电平面图
• 六、 防雷接地 平面图

附件详情

是[淮南]某小区住宅楼电气施工图纸，建筑高六层，电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话宽带系统设计、有线电视系统设计、可视对讲系统设计、防雷接地设计等。

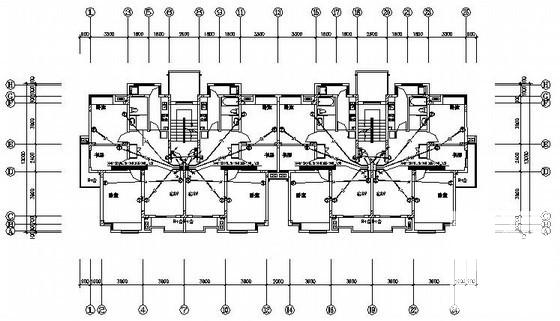

第 1 张图

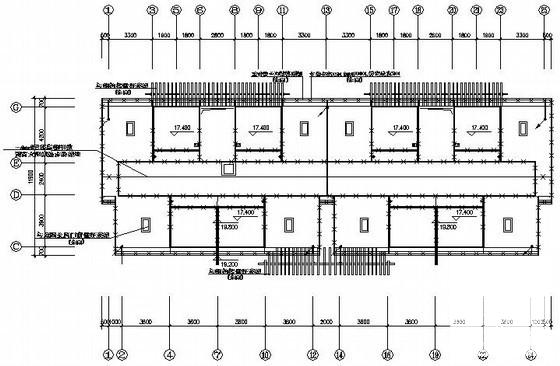

第 2 张图

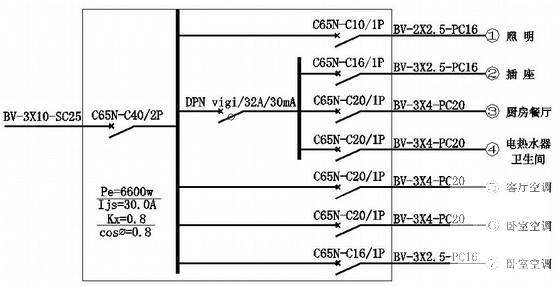

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 20:27:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
