一份17层住宅楼电气CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5538.72平方米
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 有线广播：火灾应急
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、竖向配电系统图
• 3、 配电箱系统 图
• 4、火灾报警系统图
• 5、电梯五方通话系统图
• 6、可视对讲系统图
• 7、监控系统系统图
• 8、有线电视系统图
• 9、电话网络布线系统图
• 10、弱电及消防平面图
• 11、 照明平面图
• 12、消防平面图
• 13、防雷接地平面图

附件详情

该附件是某十七层住宅楼全套电气施工图纸，建筑地下一层为车库、设备用房。地上1~3层为商场，4~17层均为住宅；屋顶设有电梯机房；地下室层高4.5米，商业首层层高4.5米、二层3.6米、三层3.9米，住宅层高3米。建筑总高度为54.150米。建筑高度为56.50m，总建筑面积为5538.72平方米。建筑设计结构形式为剪力墙结构，现浇混凝土楼板。该项目二类高层住宅建筑。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计、火灾自动报警系统、电话系统、网络宽带系统设计、视频监控系统、电梯五方对讲系统、门禁可视对讲系统设计等。

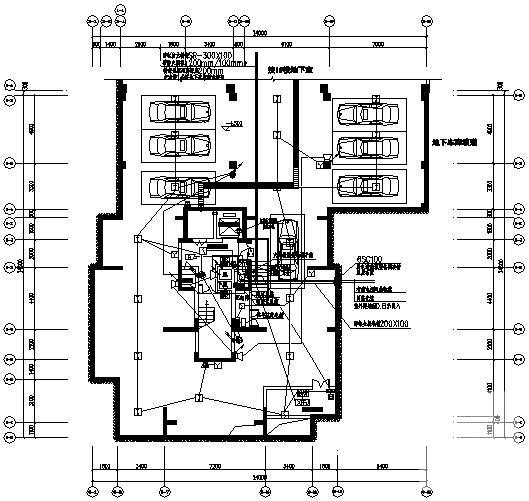

弱电及消防平面图

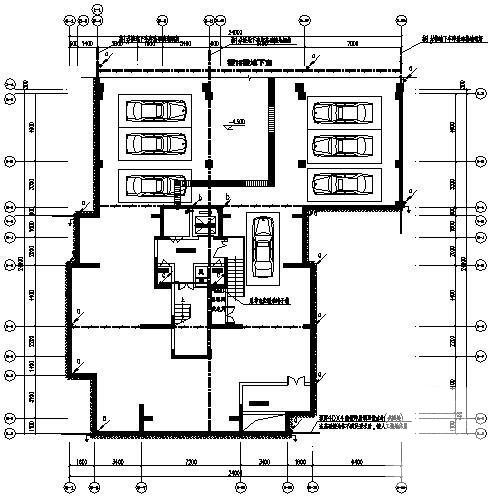

基础接地平面图

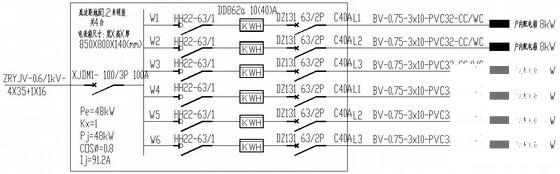

配电箱系统图

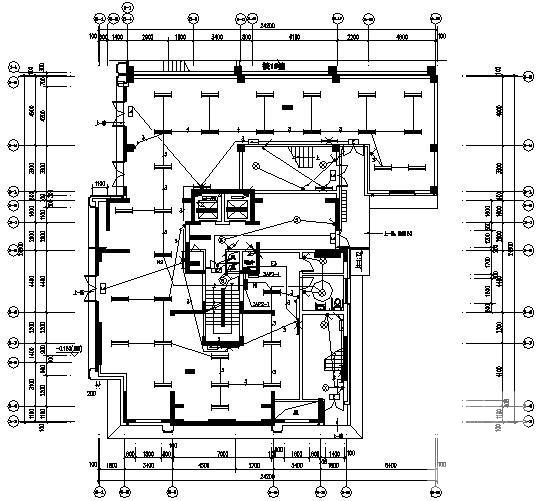

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 16:37:11上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
