一份33层住宅楼电气CAD施工图纸(基础接地)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：25676.86平方米
• 建筑地上层数：33层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：43张
• 设计年代：近代
• 地下室用途：车库
• 防雷等级：第三类
• 火灾保护分级：一级
• 项目所在地：河北
• 强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,建筑设备监控系统,综合布线系统,通信系统

一：项目概要

该项目位于河北省辛集市,为一类高层住宅楼，一、二层为商业，三~三十三层为住宅，地下一层为住户储藏间（戊类物品），地下二层战时人防工程为常6级乙类二等人员掩蔽所，平时为住户储藏间（戊类物品）。

建筑层数：地上33层，地下2层；建筑高度：97.10m（室外地坪至女儿墙顶）；建筑总面积：25676.86m2。设计使用年限50年；建筑设计结构形式：剪力墙结构，筏板基础。

二：设计范围

1.动力配电系统设计

2.照明配电配电系统

3.建筑物防雷及安全接地

4.通讯系统（电话及宽带网络）

5.有线电视系统

6.楼宇对讲及视频监控系统

7.火灾报警及消防联动控制系统

8.电梯对讲系统

9.人防电气

九、通讯（电话及宽带网络）系统

三：图纸展示

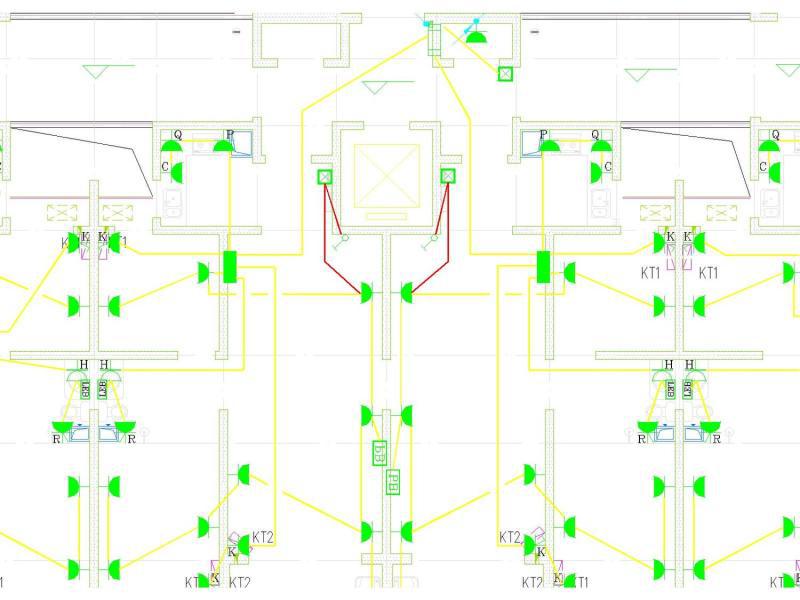

标准层电力平面图

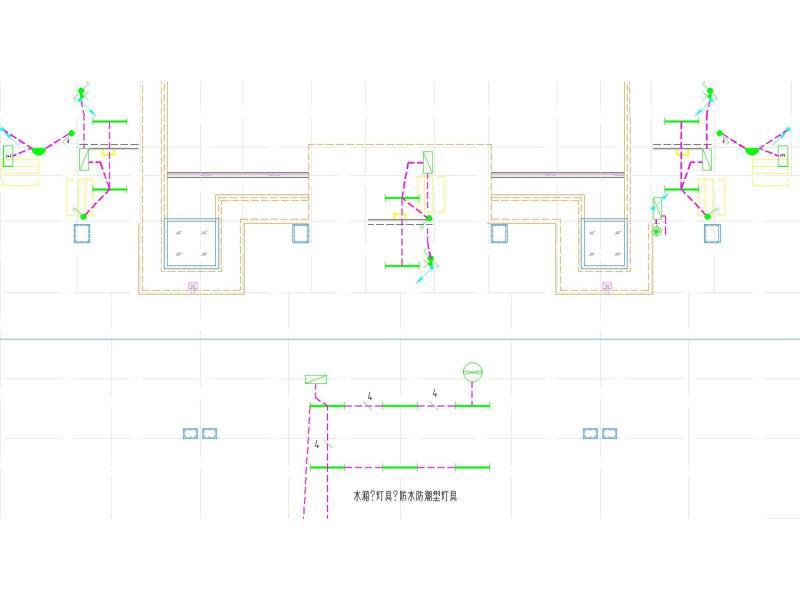

地下二层战时普通 照明平面图

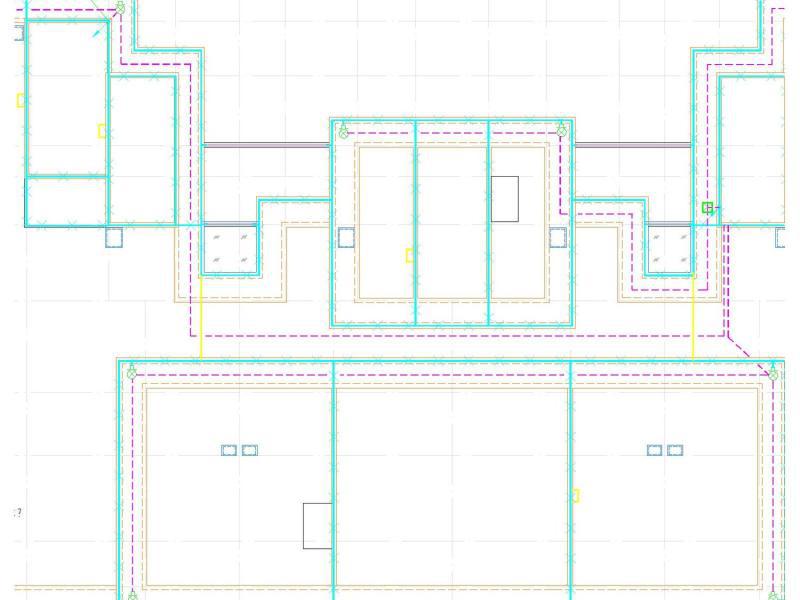

基础接地平面图

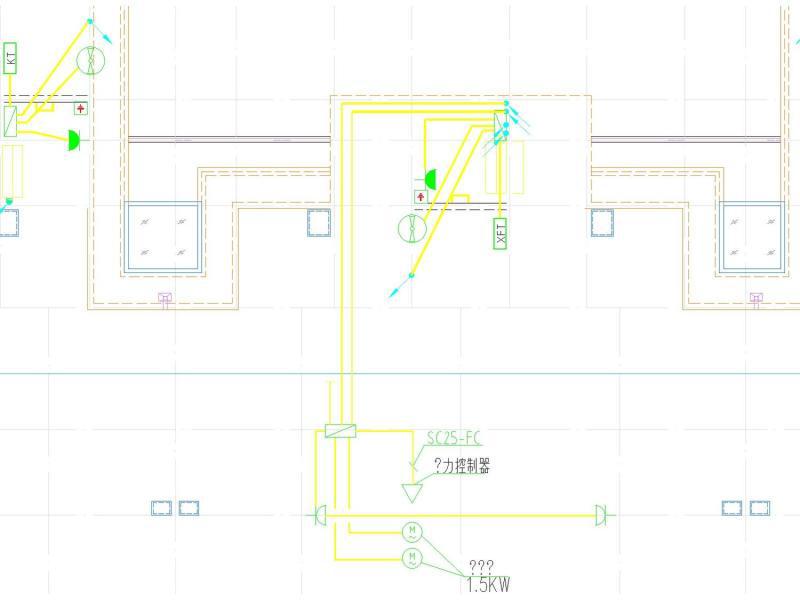

屋顶层机房电力平面图

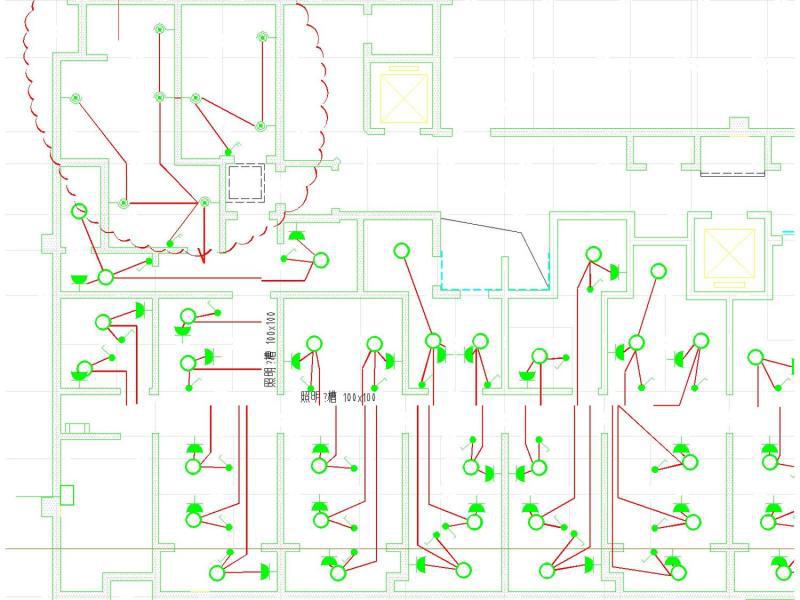

屋顶层机房照明平面图

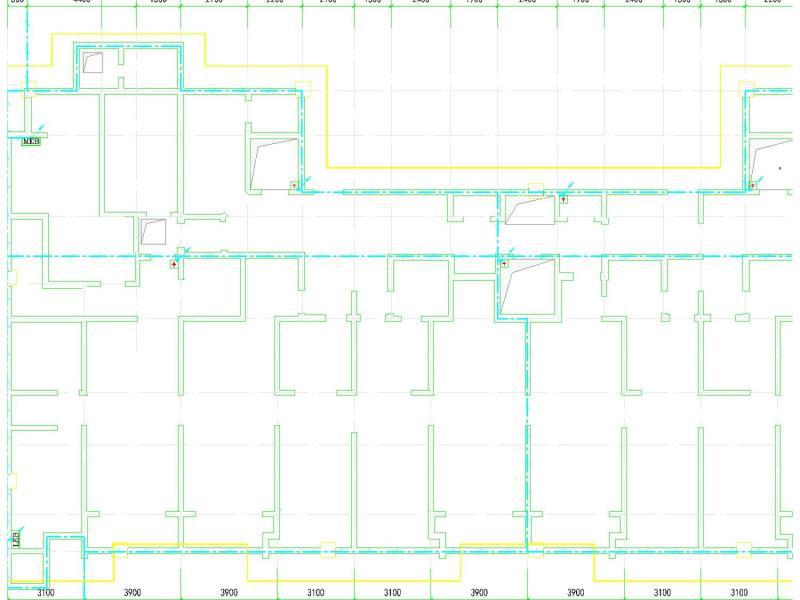

屋顶 防雷平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-21 21:38:14上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
