一份19层大厦电气CAD施工图纸(防雷接地)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：高层建筑
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：52张
• 地下室用途：设备用房
• 负荷等级：三级
• 防雷等级：第三类
• 有线广播：火灾应急
• 强电 设计：配变电所,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统,广播系统

附件详情

该项目为某大厦电气施工，地下一层，地上十九层。裙房三层，塔楼十九层。地下一层为车库及变配电室、泵房、换热站。一至三层为商场，四至十九层为办公。顶层为电梯机房、水箱间。设有两个电气竖井。本楼建筑设计结构形式为框架剪刀墙结构，属一类建筑。
设计范围包括：变配电、照明、 防雷接地 、火灾报警、综合布线、电梯对讲、监控系统等。

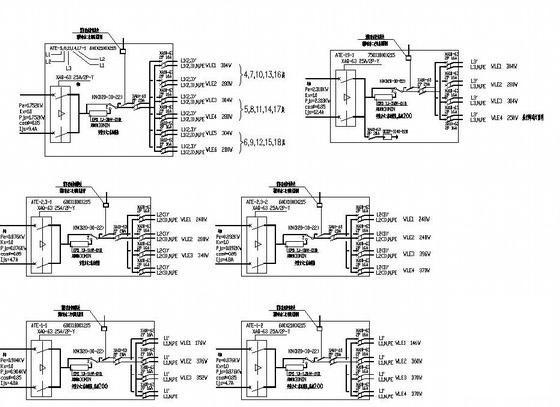

第 1 张图

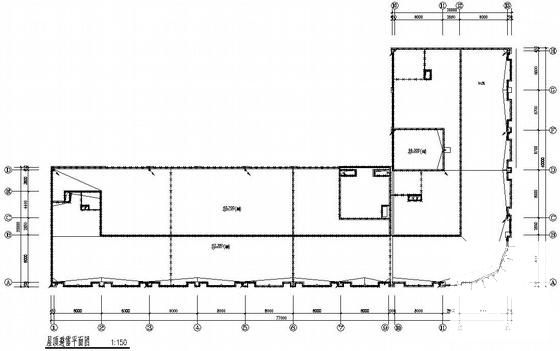

第 2 张图

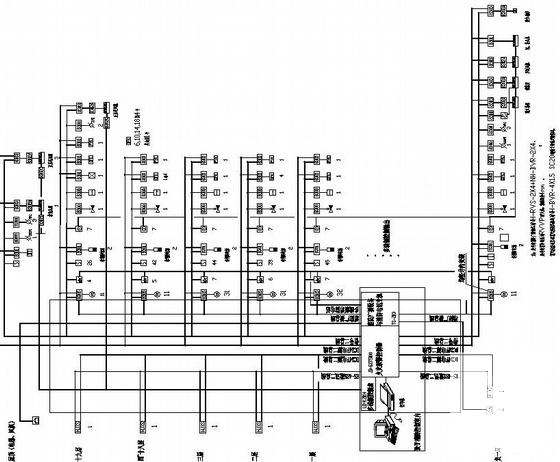

第 3 张图

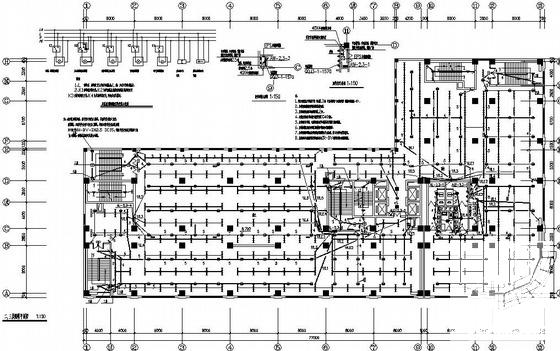

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
