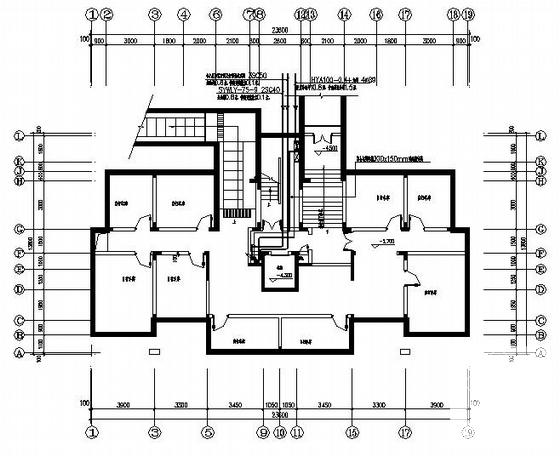

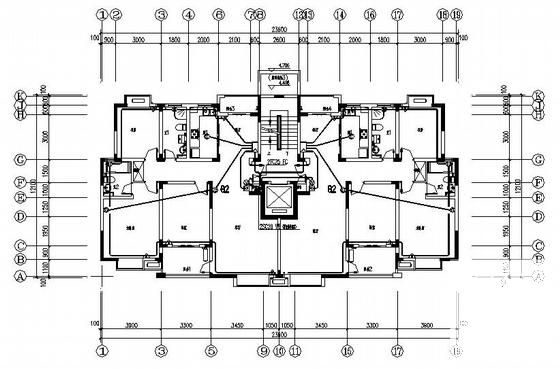

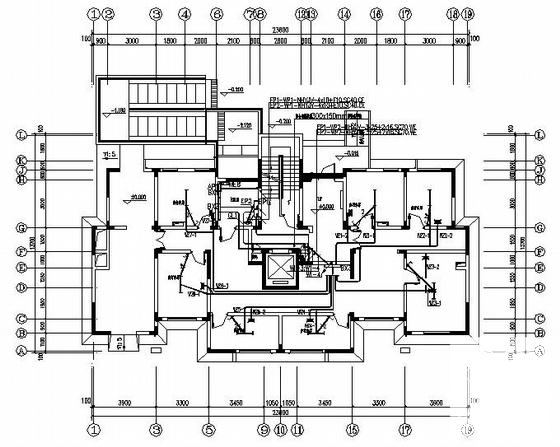

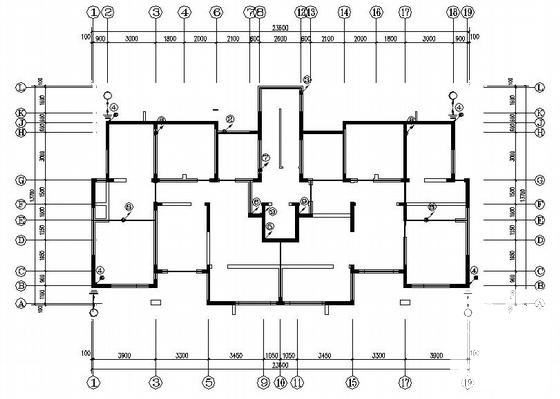

10层住宅楼电气施工CAD图纸

附件详情

该项目属于二类普通高层住宅建筑。有一个单元，其中地下一层及架空层为自行车库，地上为十层，均为住宅，屋顶设有电梯机房。楼梯间设有电气管道竖井，主体建筑设计结构形式为钢筋混凝土框架剪力墙结构，现浇混凝土楼板.设专供电气管线敷设的电气垫层。
设计范围：1,该项目电源分界点为架空层电表间电源进线柜内的进线开关.电源进建筑物的位置及过墙套管由该资料提供.
2,该项目强电设计包括供配电(照明与动力)系统、防雷与接地系统、电气消防、有线电视系统、电话系统及多功能访客对讲与安全防范系统等.各弱电系统总体管线由相关单位设计、施工.各弱电系统可根据弱电工程分包商的要求进行调整,但需设计人员认可.
