16层住宅人防指挥所建筑施工CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 项目地址：河南
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：12张
• 建筑面积：23715.9平方米
• 用地面积：2664.9平方米
• 建筑密度：11.1%
• 绿化率：41.2%
• 地上层数：16层
• 地下层数：1层
• 效果图：无

附件详情

[彬洲]某十六层住宅人防指挥所 建筑施工 图——12张CAD

包含：各层平面图、立面图、剖面图、节点大样以及设计说明。

规划总用地面积：23977.9平方米。
规划用地面积：22538.3平方米。
总建筑面积：23715.9平方米。
地面以下(车库)：1902.6平方米。
地面以上：21813.3平方米。
其中伪装房18094.3平方米。
已建办公楼3719.0平方米。
建筑基底面积：2664.9平方米。
其中伪装房1915.9平方米，已建办公楼749平方米。
建筑密度：11.1%。
容积率：0.968。
绿化率：41.2%。
建筑层数：地下室一层，地面十六层。一至三层为人防专公用房，其余各层为住宅。
建筑耐久年限：50年。
结构类型：框架剪力墙结构。
人防工程防护等级：5级。

采用有凹凸变化的一字形平面与地形相呼应，地下室平战结合。平时主要为停车库，设有单独出入口，一至三层人防专业队伍办公用房作为伪装房的裙楼，设单独出入口，住宅均为一梯两户。

郴州人防指挥所最后.dwg

总平面图.dwg

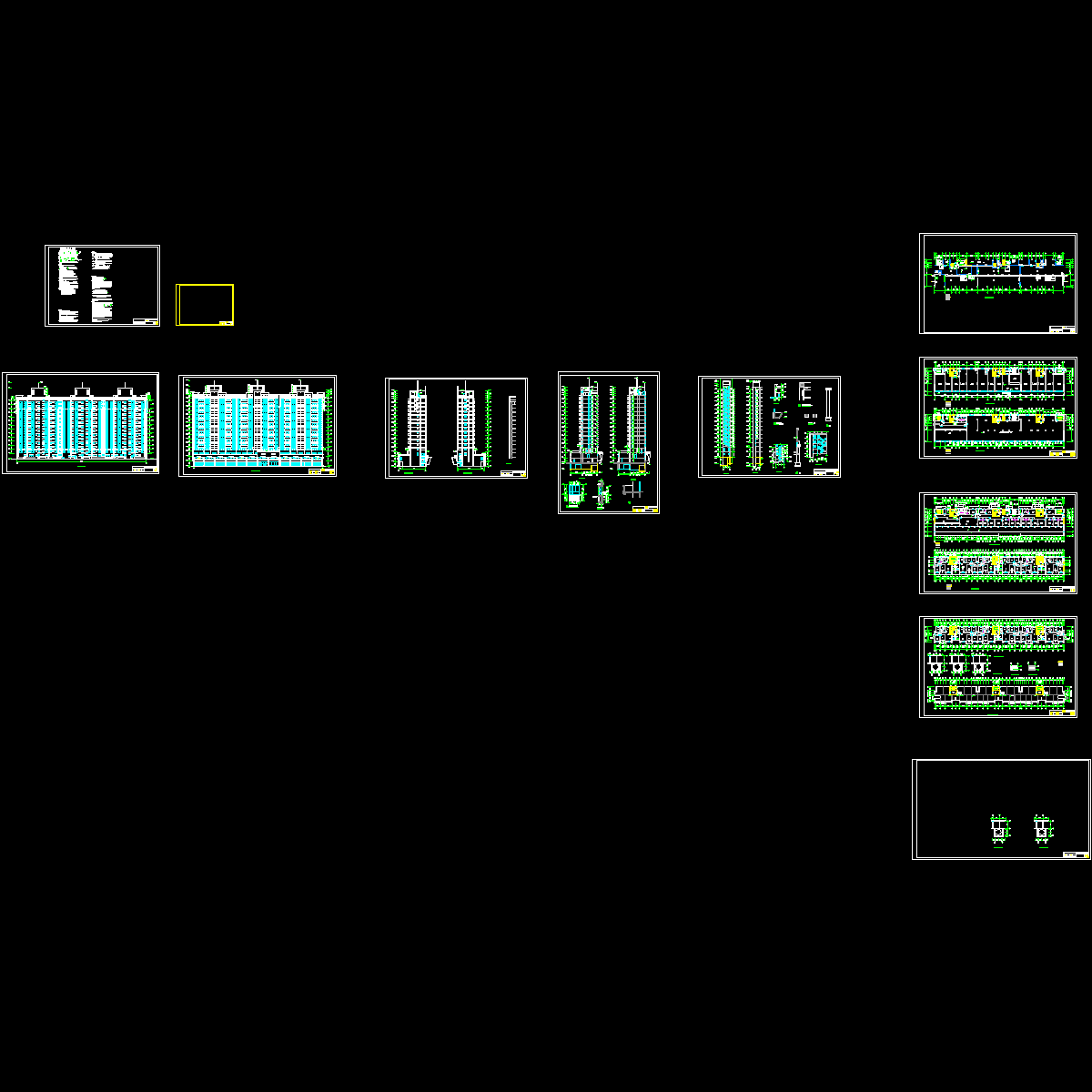

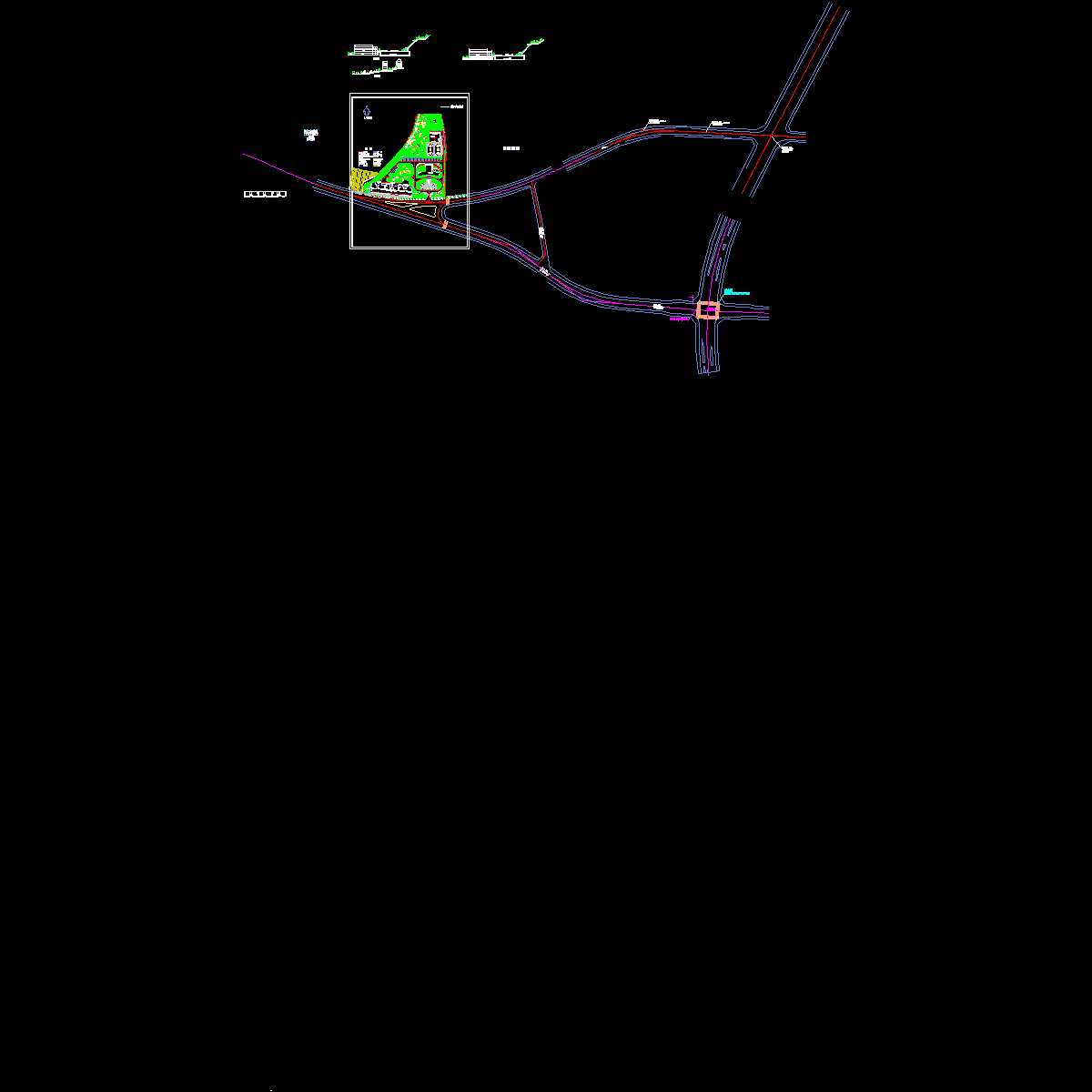

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
