6层带人防住宅楼给排水设计CAD施工图纸.dwg

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目共六层，地下一层为战时六级人防，一至六层为住宅；建筑长度49.8米，宽度13.5米，高度20.85米。 其中地下一层与一层间为管道层，管道层高为1.2米，其余层高为3.0米。该建筑平时为自行车库，战时为六级人防，二等人员掩蔽所，掩敝人数约为500人，战时饮用及生活用水37立方米。 　　 本图纸是某六层带人防住宅给排水设计图。图纸内容包括：1. 一－六层给排水平面图 2. 地下一层给排水平面图 3. 厨房、卫生间管道详图 4. 排水管道系统图 5. 毒水池排水系统图 6. 污水池排水系统图 7. 战时水库给水系统图 8. 消火栓消防系统图 9. 给水管道系统图 10. 给排水设计说明 11. 人防设计说明

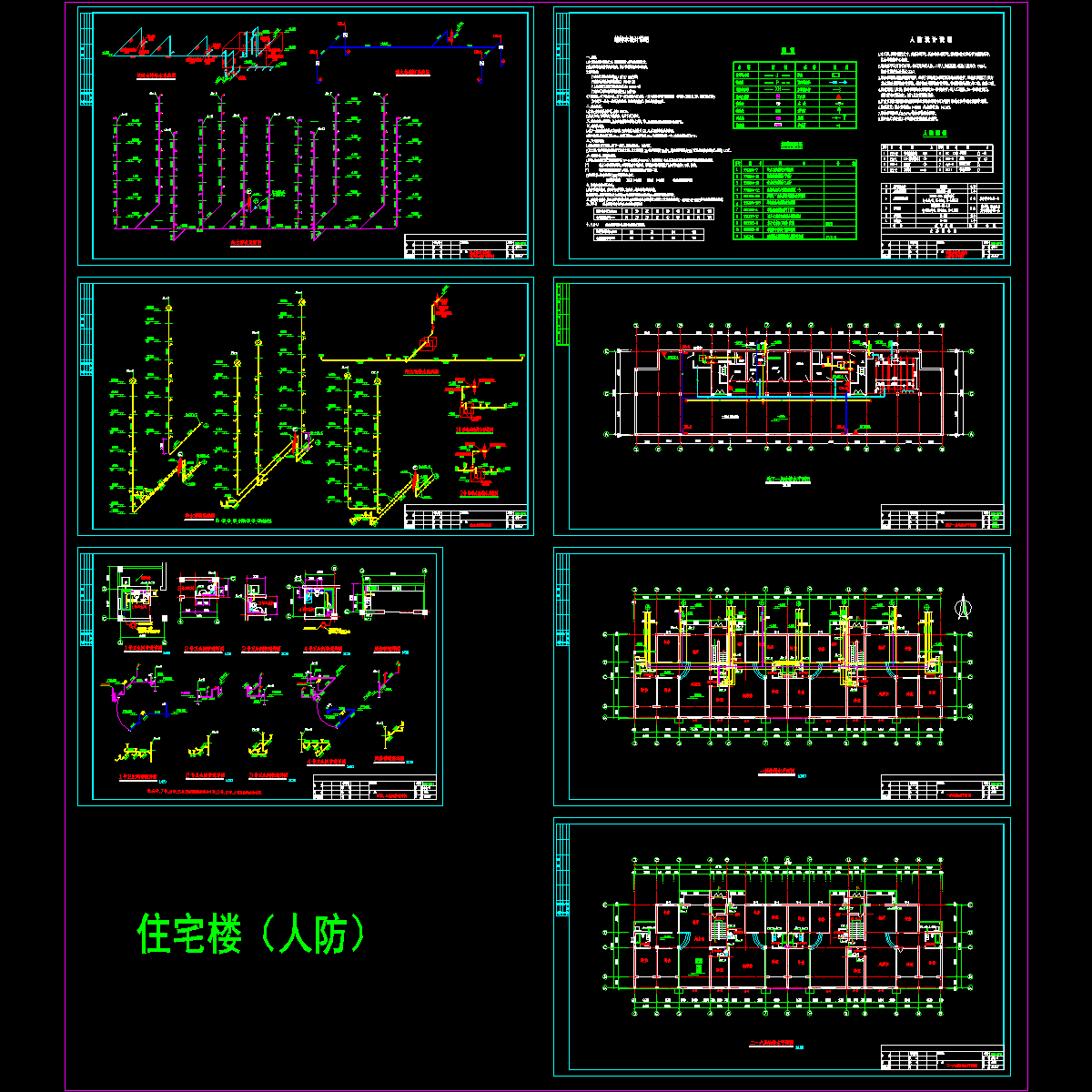

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
