一份27层幕墙大厦建筑CAD施工图纸（带人防工程）

kkll9988 · 发表于 2020-1-30 23:05:58

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

办公楼类型：写字楼
建筑高度类型：高层建筑
外立面材料：幕墙
幕墙面板材料：玻璃幕墙
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
图纸设计深度：施工图
项目所在地：湖南
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：58847.6平方米
建筑高度：99.99m
地上层数：27层
地下层数：2层
地下室建筑设计面积：12182.8平方米
地下室功能：车库
设计效果图：无
机动车辆停车位：468个
非机动车停车位：469个

附件详情

该项目为嘉兴xx发展置业有限公司中禾大厦；建设地点：嘉兴市秀xx洲大道与洪兴西路东南侧；建设单位：嘉兴xx展置业有限公司；本图为土建施工图满足土建施工及初步装修的要求，二次细部装修工程另行设计。
本项目总建筑设计面积：58847.6m2，，其中地上46664.8m2，地下12182.8m2，：层数地上27层，地下2层。建筑高度：99.99m
停车数量：机动车468辆，其中：地下228辆，地上240辆。非机动车469辆。
该项目建筑设计结构形式为钢筋混凝土框架剪力墙结构，建筑结构类别为3类，合理使用年限为50年。抗震设防烈度6度。
该项目为一类高层建筑。耐火等级为地上一级地下一级。共39个防火分区，防火分区示意图见各层平面。地下室设附建式平战结合人防工程，人防地下室的防护级别为核6级。平时用途为汽车库及非机动车库战时转换为甲类二等人员掩蔽所。人防地下室的建筑设计面积：1719.6m2。

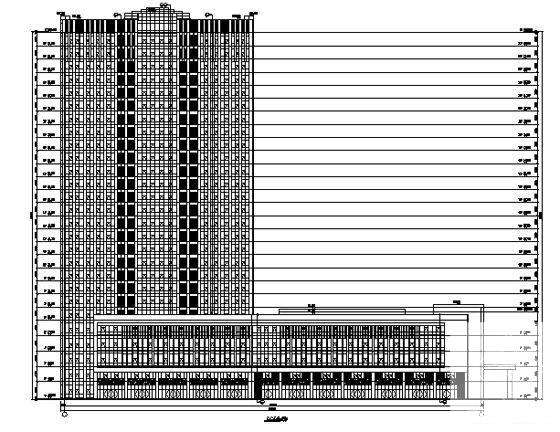

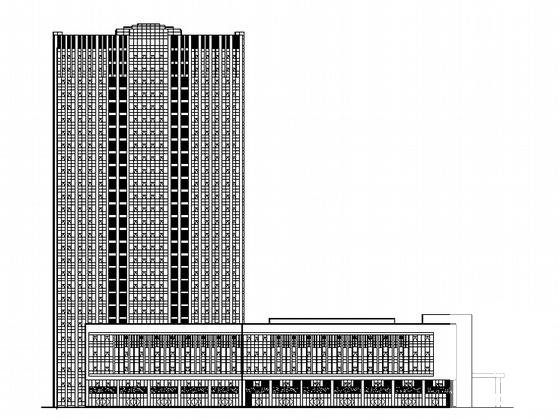

背立面图

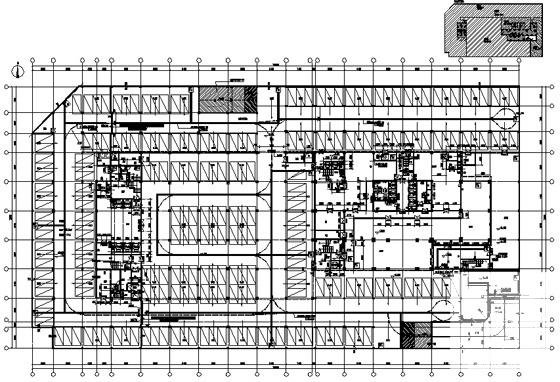

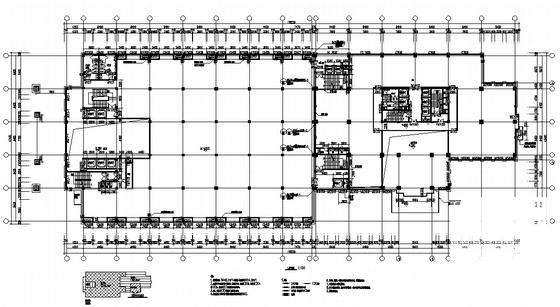

地下室车库平面图

地下室车库剖面图

楼梯节点详图

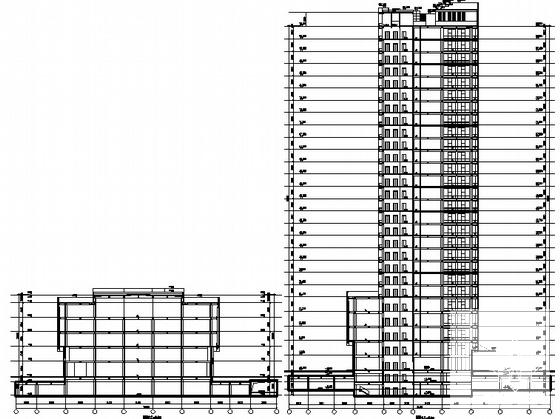

剖立面图
