2016年设计涵长67m双孔4×4m箱涵施工CAD图纸15张

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：江苏
• 设计年代：近代
• 使用性：公路桥
• 跨径大小和多跨总长：4m
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

附件详情

• 设计说明
• 箱涵平面图
• 总体布置图4
• 箱涵涵身配筋构造图2
• 挡墙构造图
• 4.6米（高）X21米（长）挡墙2
• 8.2米（高）X24米（长）挡墙
• 8.05米（高）X24米（长）挡墙
• 2.65米（高）X18.4米（长）挡墙
• 栏杆构造图（长70m，6.6m栏杆伸出挡墙）2

附件详情

设计依据：《公路工程技术标准》JTGB01-近代、《公路桥涵设计通用规范》JTGD60-近代
设计箱涵断面采用双孔4×4m，涵身长67.25m；顶板厚0.40m，底板厚0.40m，侧墙厚0.40m，顶部承托为30×80cm，底部承托为30×30cm，涵身采用C35防水混凝土。基础设计采用20cm级配碎石 15cm厚的C15素混凝土垫层。
……
主要材料：C35防水混凝土，C30混凝土，C15素混凝土，M15砂浆砌MU30片石，普通钢筋采用HPB300、HRB400级。水泥应采用高品质的硅酸盐水泥，相同结构应采用同一品种水泥。粗集料应采用连续级配，碎石宜采用锤式破碎生产。碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。箱涵在两侧绿带、两侧机非分隔带及道路中心线位置设置2cm沉降缝。箱涵顶板范围内其上布置高2.65m、总长18.4m的挡土墙3；箱涵两侧分别设置高8.05m、总长24m的挡土墙2和两侧设置高4.6m、总长为20.64m的挡土墙。栏杆采用石栏杆，高度不小于1.1m。箱涵两端设置隔离警示墙。
……
共计15张，设计于2016年

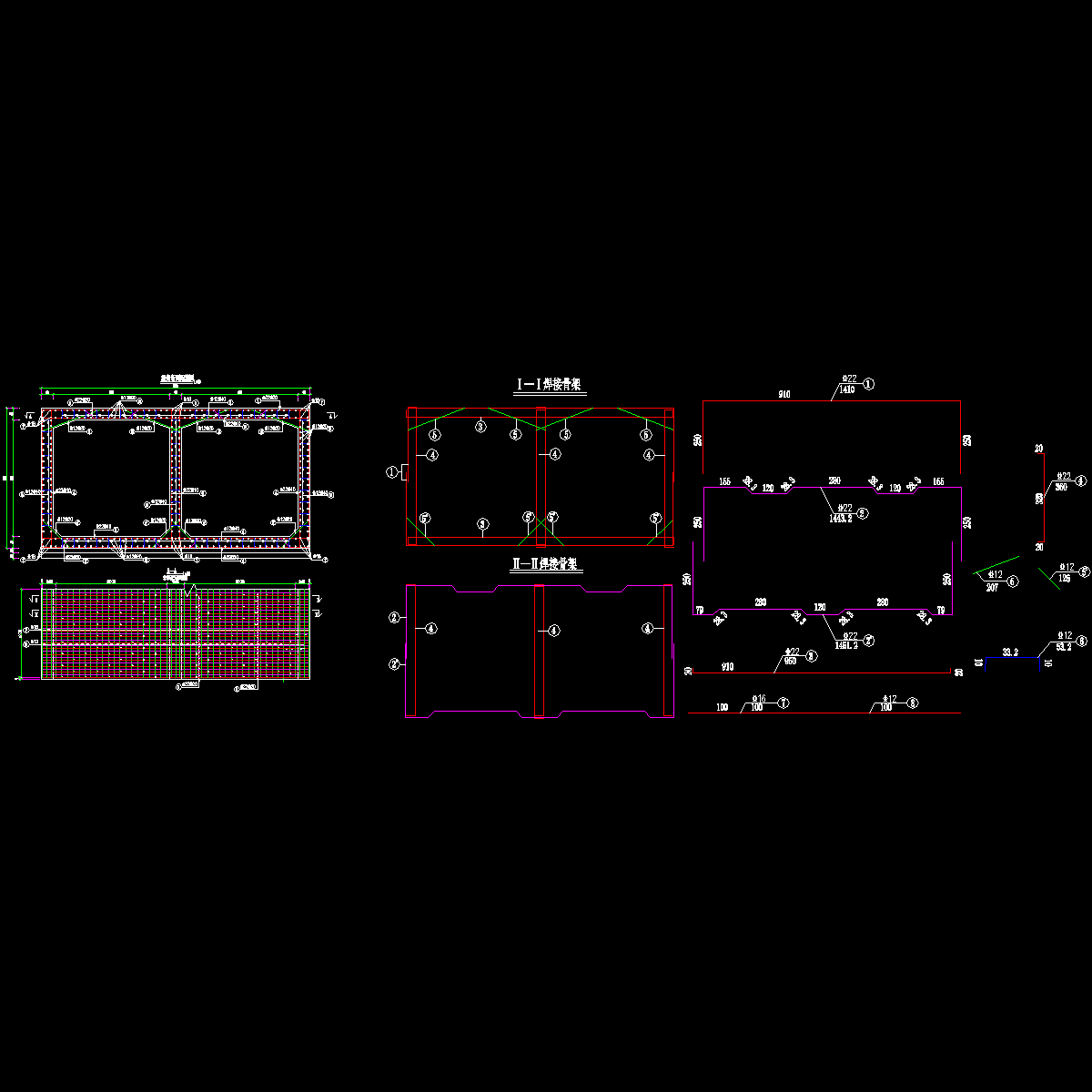

箱涵配筋图

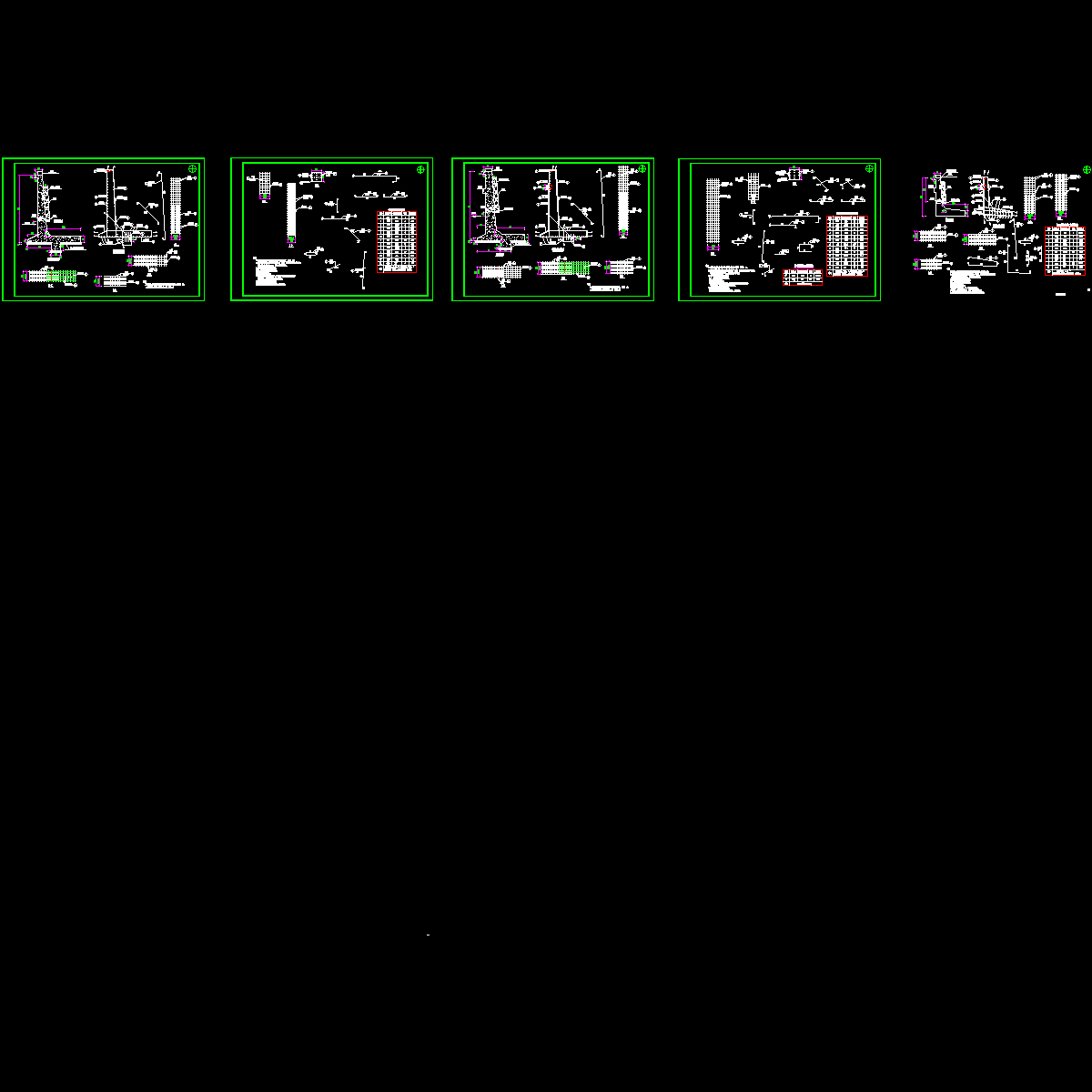

挡墙构造图

栏杆构造图

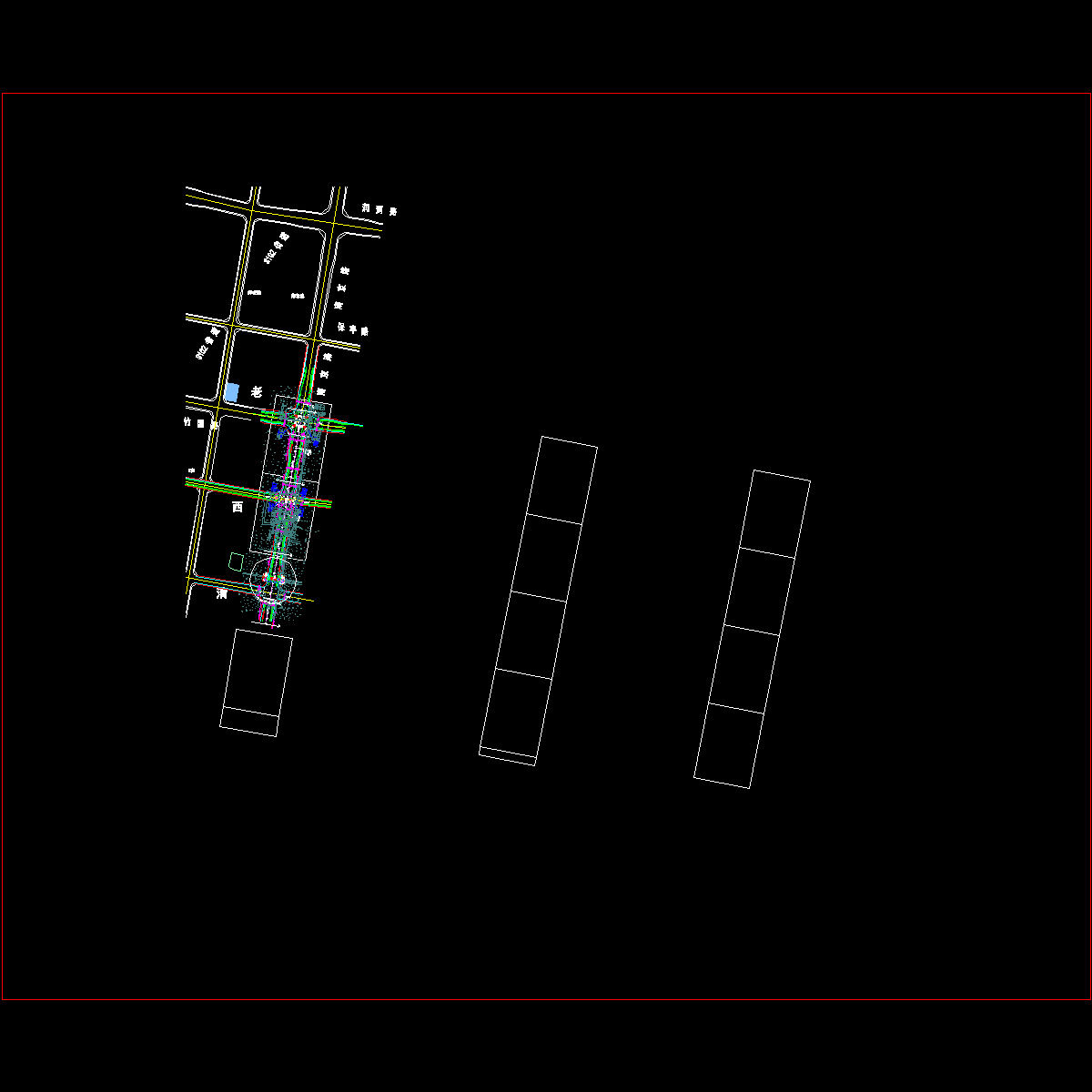

s01-箱涵平面图.dwg

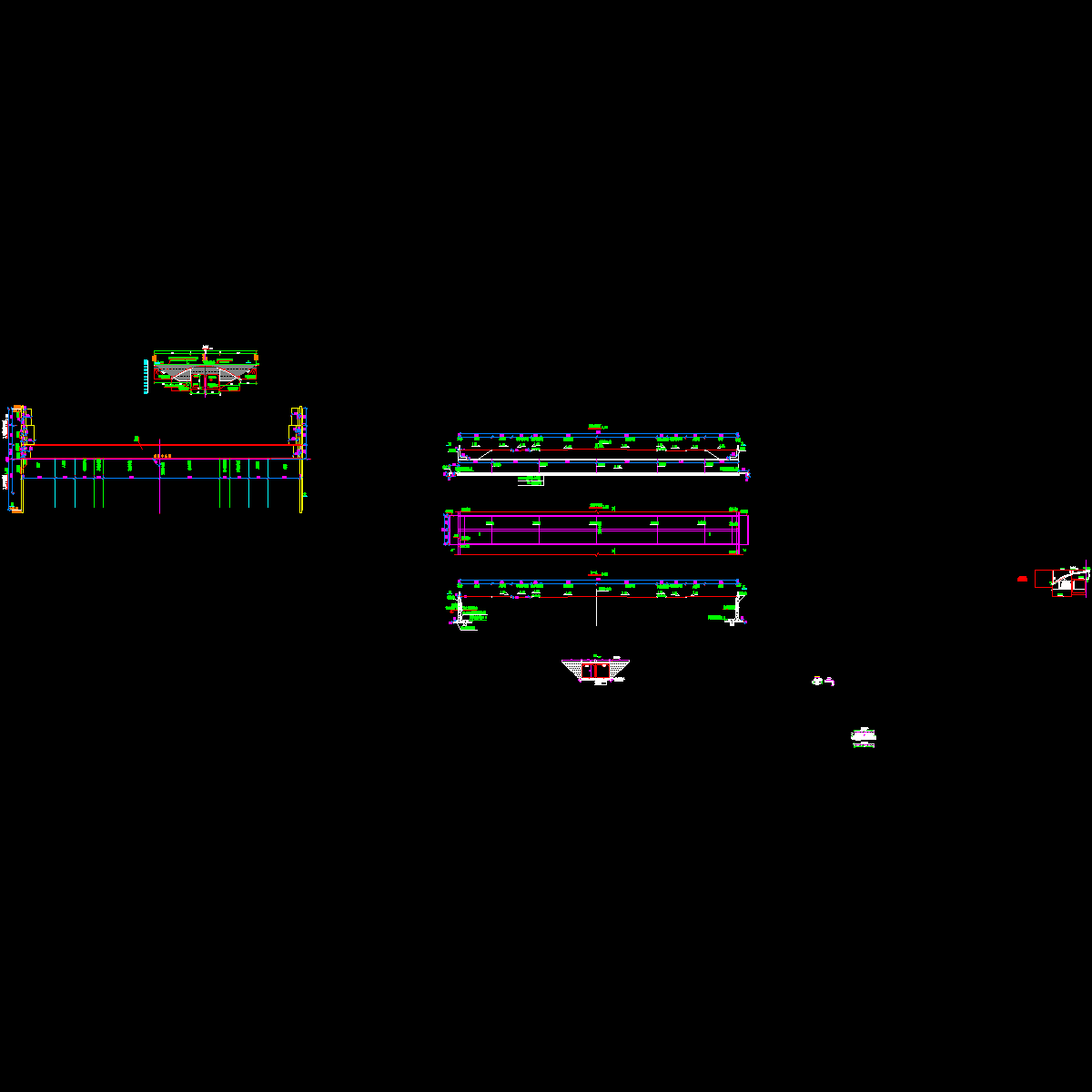

s02-总体布置图.dwg

s03-箱涵涵身配筋构造图.dwg

s04-挡墙构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
