包装公司厂房建筑施工CAD大样图、效果大样图

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 项目地址：湖北
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 参考图纸：10张
• 建筑面积：11249.13平方米
• 用地面积：26765.48平方米
• 建筑高度：9.9m
• 地上层数：1层
• 效果图：有

附件详情

[宜昌]某包装公司厂房 建筑施工 图、效果图——6张CAD、4张JPG

总开间x进深：197.8x50米

该资料包含：总平面图、设计说明、厂房屋顶平面图、厂房立面图及剖面图、大样图

鸟瞰

第 1 张图

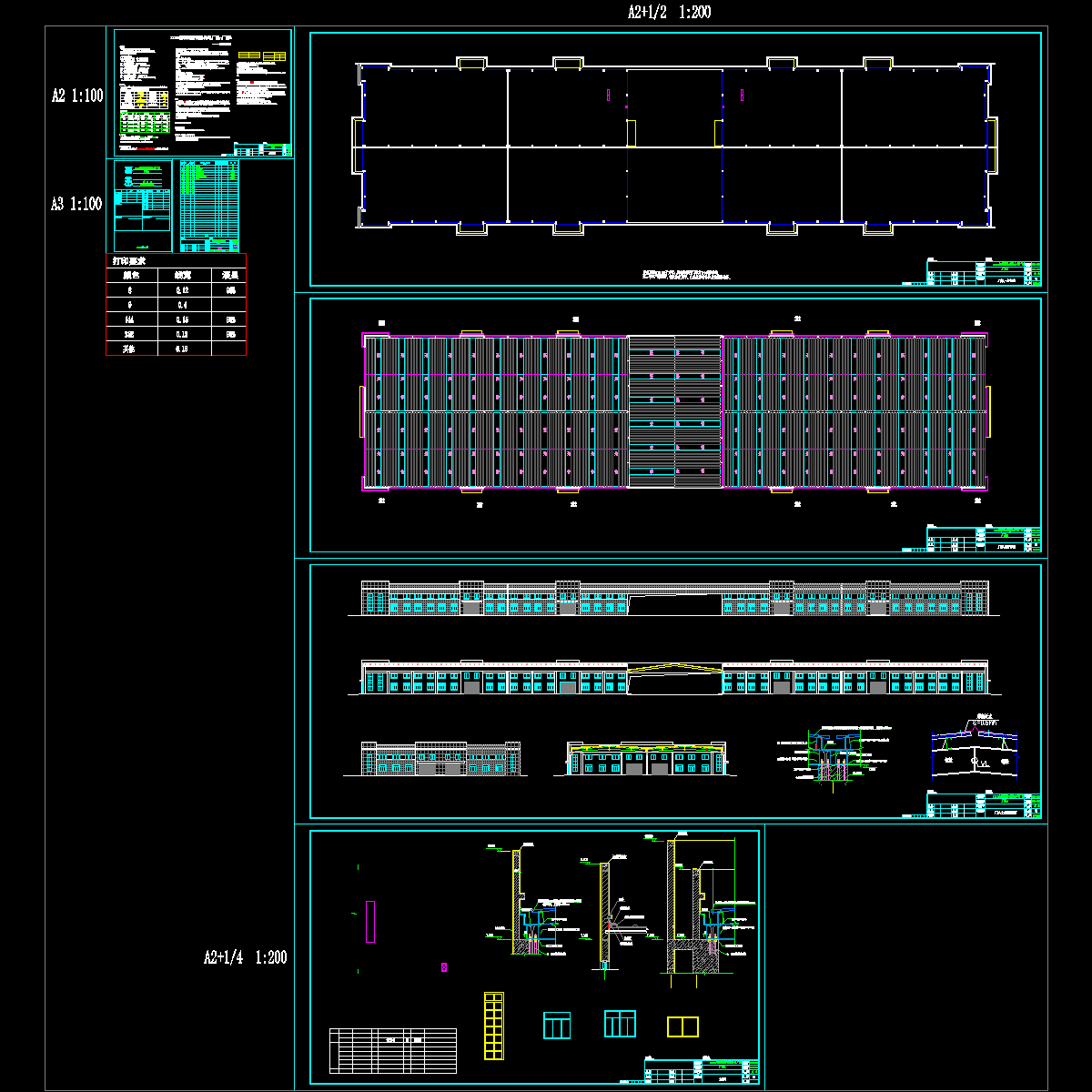

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
