单层钢结构电气系统公司厂房结构施工CAD大样图

附件详情

该项目是重庆工厂车间部分，建筑设计结构形式为单层钢结构厂房。屋面、墙面为金属压型彩钢板，采用Z型薄壁型钢屋面檩条和C型薄壁型钢墙面檩条，并分别设置屋面水平支撑系统及柱间支撑。基础形式：机械转孔桩基础及基础地梁。抗震设防烈度为6度。

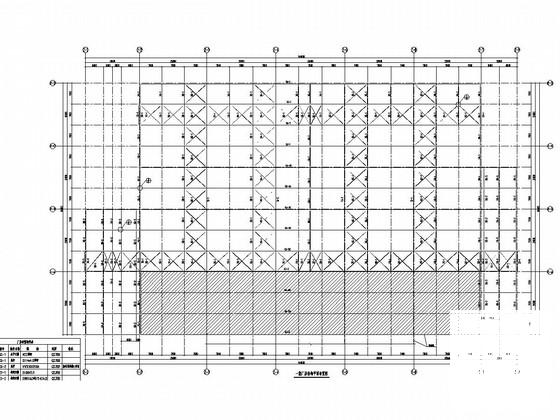

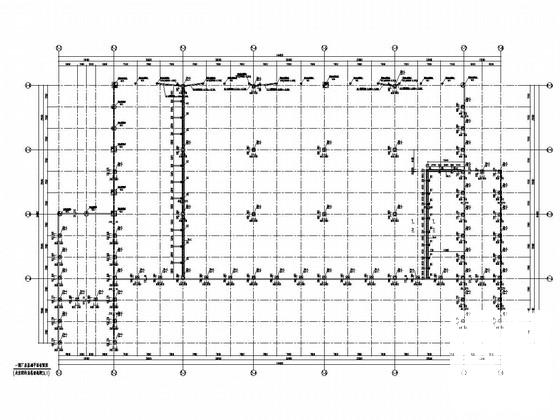

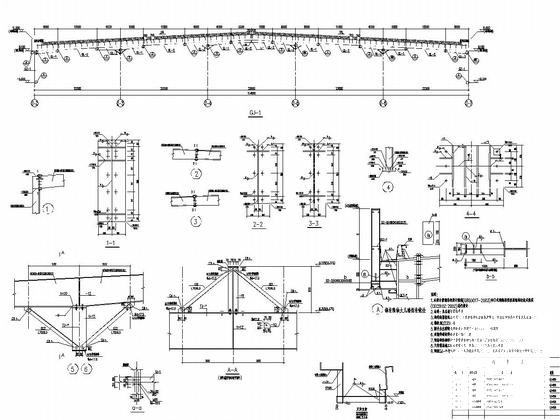

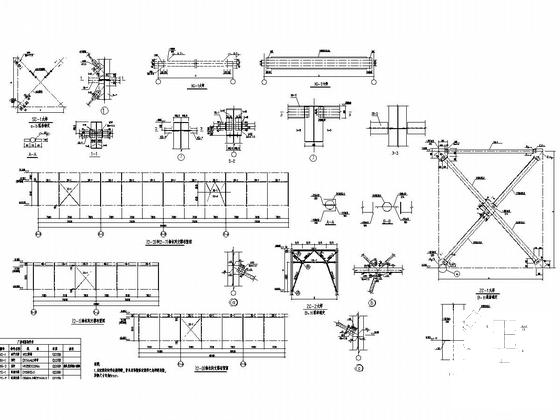

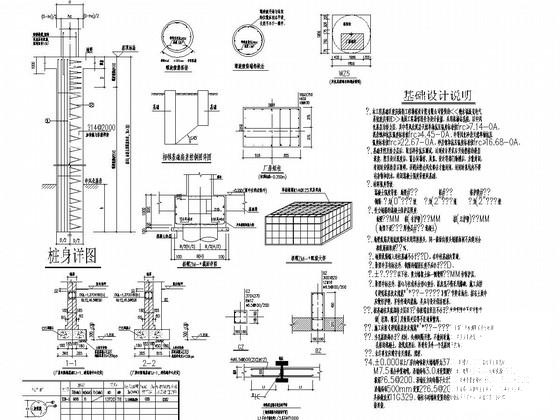

该资料包含：结构设计总说明，基础平面布置图，基础大样图，柱脚锚栓平面布置图，柱脚锚栓大样图，结构 平面布置图 ，结构大样图，檩条大样图，钢架图等共计31张图。
分享投稿时间：近几年8月。
