公司成品库结构CAD大样图(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

淮安某公司成品库结构图
该资料为：淮安某公司成品库结构图
该项目为单层门式刚架轻型钢结构房屋，跨度为2x24m，柱距为6m，屋面墙面采用夹芯板，基础采用钢筋混凝土扩展基础。
抗震设防烈度：7度
基本风压：0.40KN/平方米
该资料包含：

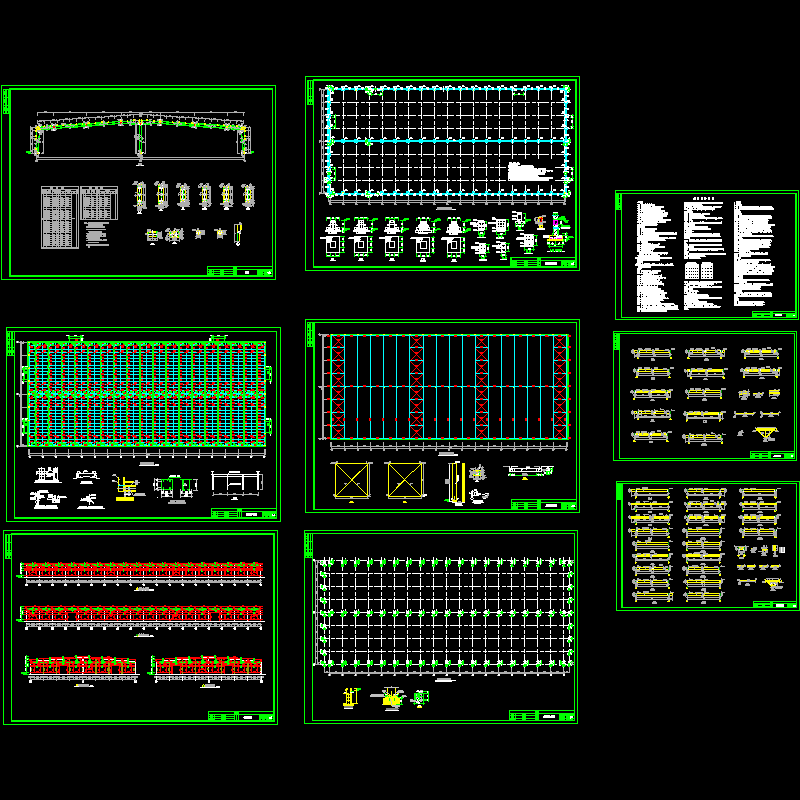

结构设计说明、基础结构平面图、地脚螺栓布置图、屋面支撑布置图、墙架布置图、屋面构件布置图、GJ图、屋面构件大样图、墙架构件大样图共9张图纸。

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 12:33:11上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
