一、设计范围

该资料为综合厂房电气专业竣工图，主要包括车间配电、照明、防雷、接地。

二 、主要介绍

本车间除火灾报警装置及排烟风机电源为二级负荷外，其余均为三级负荷。

建筑物环境特征:厂房生产类别为丙类。

三、配电设计

该车间的由附近箱变低压配出回路引来五路电源，由柴油发电机房引来一路电源，采用交联聚乙烯电力电缆埋地引入，再由总配电箱穿保护管埋地向各配电箱、设备供电。

2.配电干线采用放射式和树干式相结合的配电系统.各区域均设总配电箱，由总配电箱向各个分配放射式供电。由总配电箱，采用电缆沿电缆桥架敷设或穿管埋地向各分配电箱及设备供电，各区域用电量较小的配电箱均由该区域配电箱引出，具体见配电干线平面图、照明干线平面图。

3.成套设备电源仅送到相应设备控制柜，由控制柜引出的线路由供货商、施工单位现场确定。

4.工艺设备电源进线点仅为示意，具体进线点位置应由设备供货商提供 .

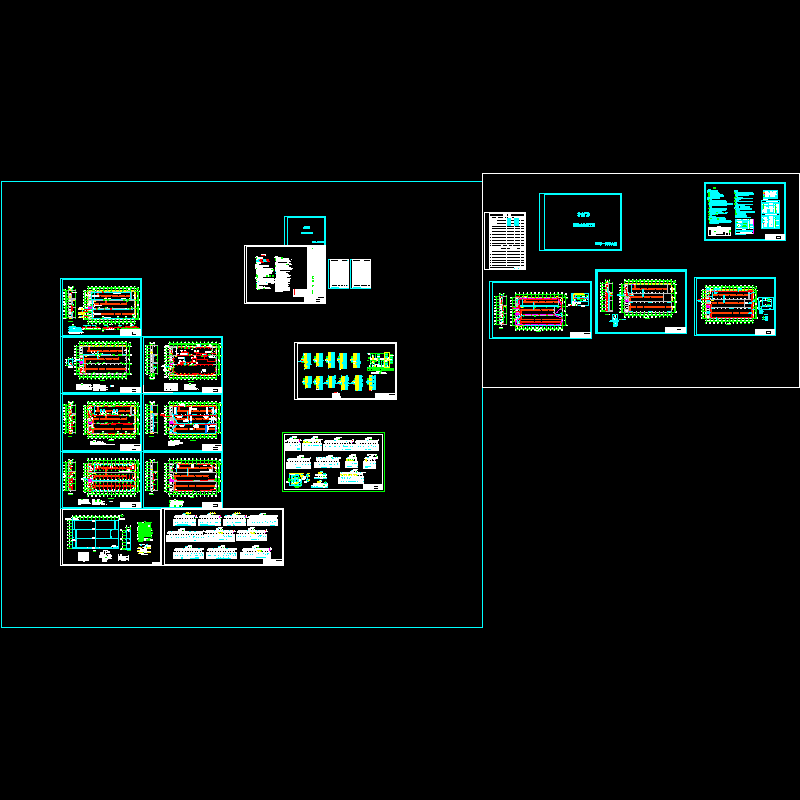

四、图纸展示

配电干线平面图

风机空调配电平面图

动力配电箱订货条件图（一）

钢柱与混凝土基础连接大样图

避雷带在屋面上安装

砖混结构部分女儿墙上避雷带做法

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
