公司4层公寓楼电气CAD施工图纸(防雷接地系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：2614.24平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计： 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为某公司单身公寓楼，建筑总面积为2614.24平方米，室内外高差为0.30米，建筑高度为13.8米。建筑层数为地上四层，一层层高为3.6米，二~四层层高均为3.3米，结构类型为砖混结构。
设计范围包括：供配电系统、 照明系统 、 防雷接地 系统、有线电视系统、电话系统、宽带系统。

总缩略图

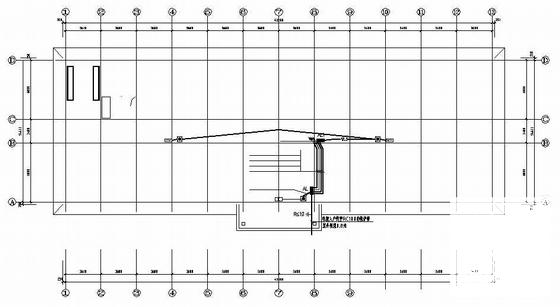

第 1 张图

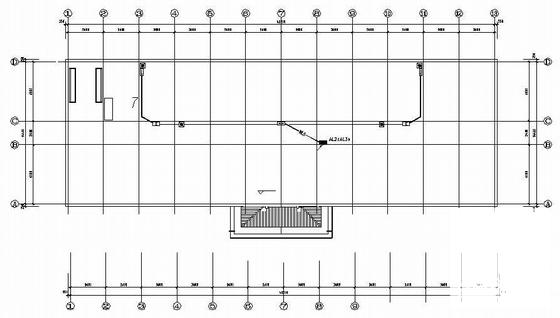

第 2 张图

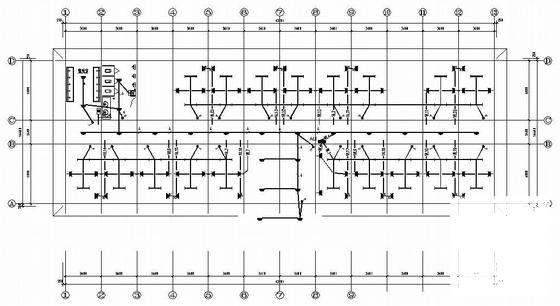

第 3 张图

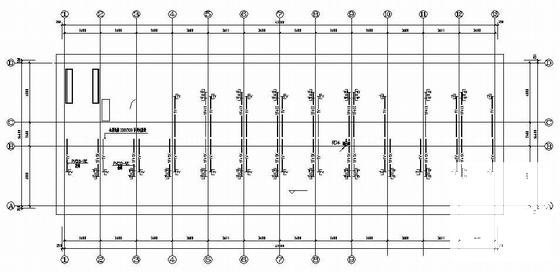

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
