23层电信大楼电气CAD施工图纸(防雷接地系统)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：73785平方米
• 建筑地上层数：23层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：78张
• 地下室用途：人防,车库
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 强电 设计： 供配电系统 ,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

附件详情

该项目为某电信大楼电气施工，地上23层，地下二层，人防工程，地下二层平时为小型汽车停车库。73785平方米；建筑总高度为98.6米，其中地上建筑面积为52699平方米，地下建筑面积21086平方米。
设计范围包括：10KV/0.4KV变配电系统、照明配电系统、动力配电及控制系统、消防设施配电及控制系统、空调配电及控制系统、 防雷接地 系统。
（包含全套计算书：照明、防雷、短路计算等）

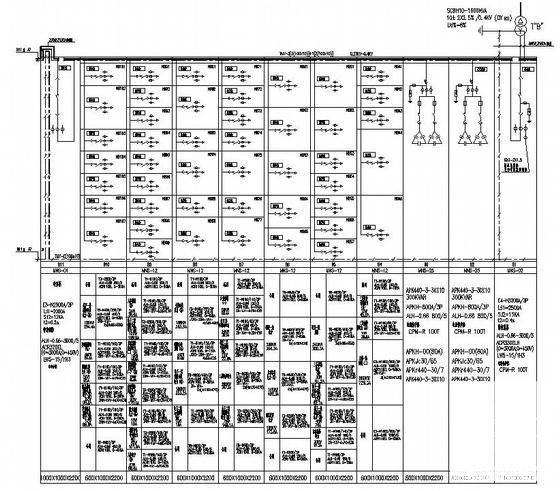

第 1 张图

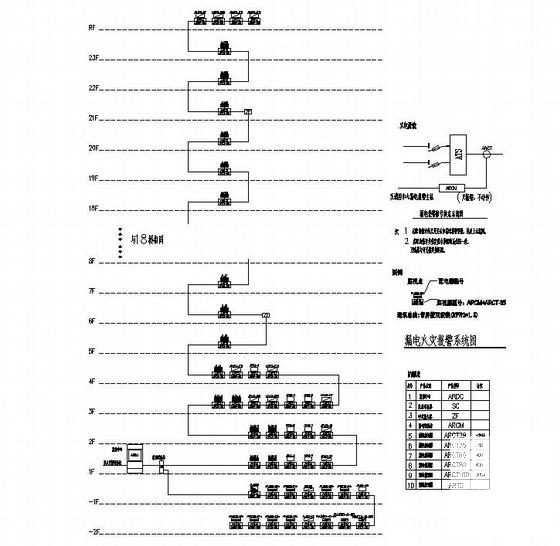

第 2 张图

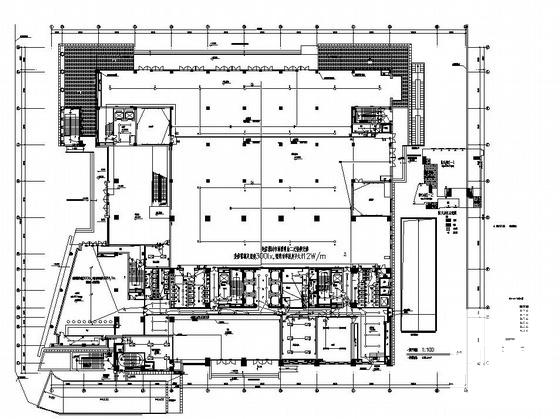

第 3 张图

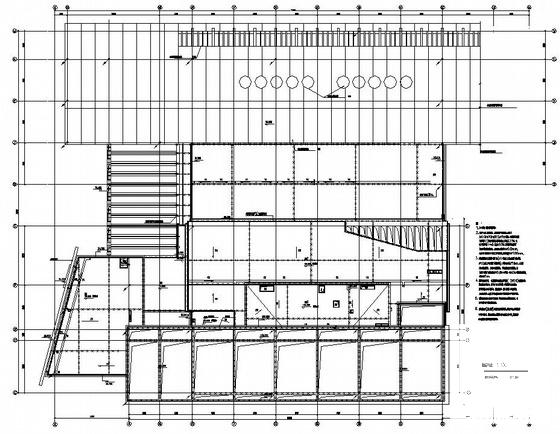

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
