11层板式住宅楼施工套CAD大样图（效果CAD大样图）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：高层建筑
• 图纸设计深度：施工图
• 项目地址：湖南
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 地上层数：11层
• 效果图：有

附件详情

优秀作业，效果图相当牛叉！
《毕业设计》课程任务书
——高层住宅楼施工图设计——
一、目的要求
根据任务书对基地选一住宅进行方案设计，并对自己所设计的方案再次进行施工图设计，施工图设计为此次设计的重点，旨在熟悉施工图的内容、表示方法及工作步骤，培养学生能综合运用所学的民用建筑设计原理及构造知识来分析问题和解决问题。
二、设计条件
1.该资料为城市型住宅，位于城市居住小区内，详见总平面图。从总平面图中3＃、4＃、5#任选其一进行住宅方案设计，户型组合为考虑二~~三种户型组合，不能改变楼梯方位并注意与景观面的结合，在不影响卫生(采光)和安全(消防)的前提下可对平面尺寸进行微调。
户型一：二房二厅，建筑面积80-90平方米。
户型二：三房二厅，建筑面积120-130平方米。
户型三：四房二厅，建筑面积140-150平方米。
2.层数：十一层。
3.层高：2800mm。
4.结构类型：自定。
三、设计内容
KT展板方案表达：电脑制作，采用1# KT展板展示方案。
1、 效果图
2、 总平面图（含 场地布置 ）
3、 各层平面图
4、 立面图两个
5、 剖面图一个
6、 方面设计说明及技术经济指标
施工图一套： 除详图和剖面为徒手工具绘图外，其余图纸均为天正软件计算机绘图，均采用2#白图纸。
1.封面及资料目录
2.设计说明
3.总平面，技术经济指标
4.各层平面图，屋顶平面图
5.各向立面图
6.剖面图
7.门窗表，门窗大样
8.楼梯大样图，卫生间大样图及其他大样图
设计说明应包括：建筑名称、地点、设计依据、总图位置、自然地质条件、设计意图和贯彻设计原则的具体体现、建筑构造方案及其它特殊事项说明。

背立面图

毕业设计-效果图

二层平面图

剖立面

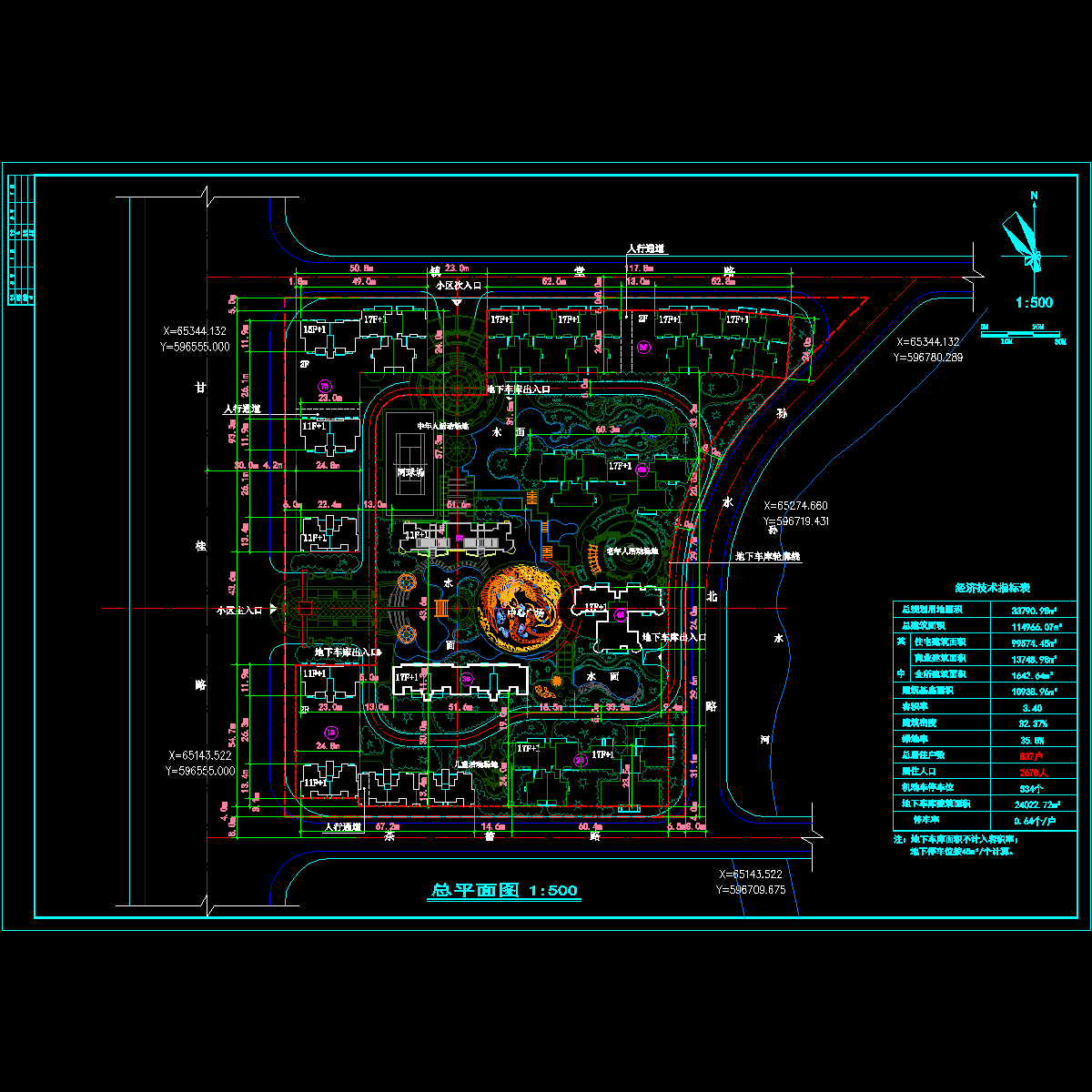

高层住宅总平面图.dwg

施工图绘制(天正7+cad2004).dwg

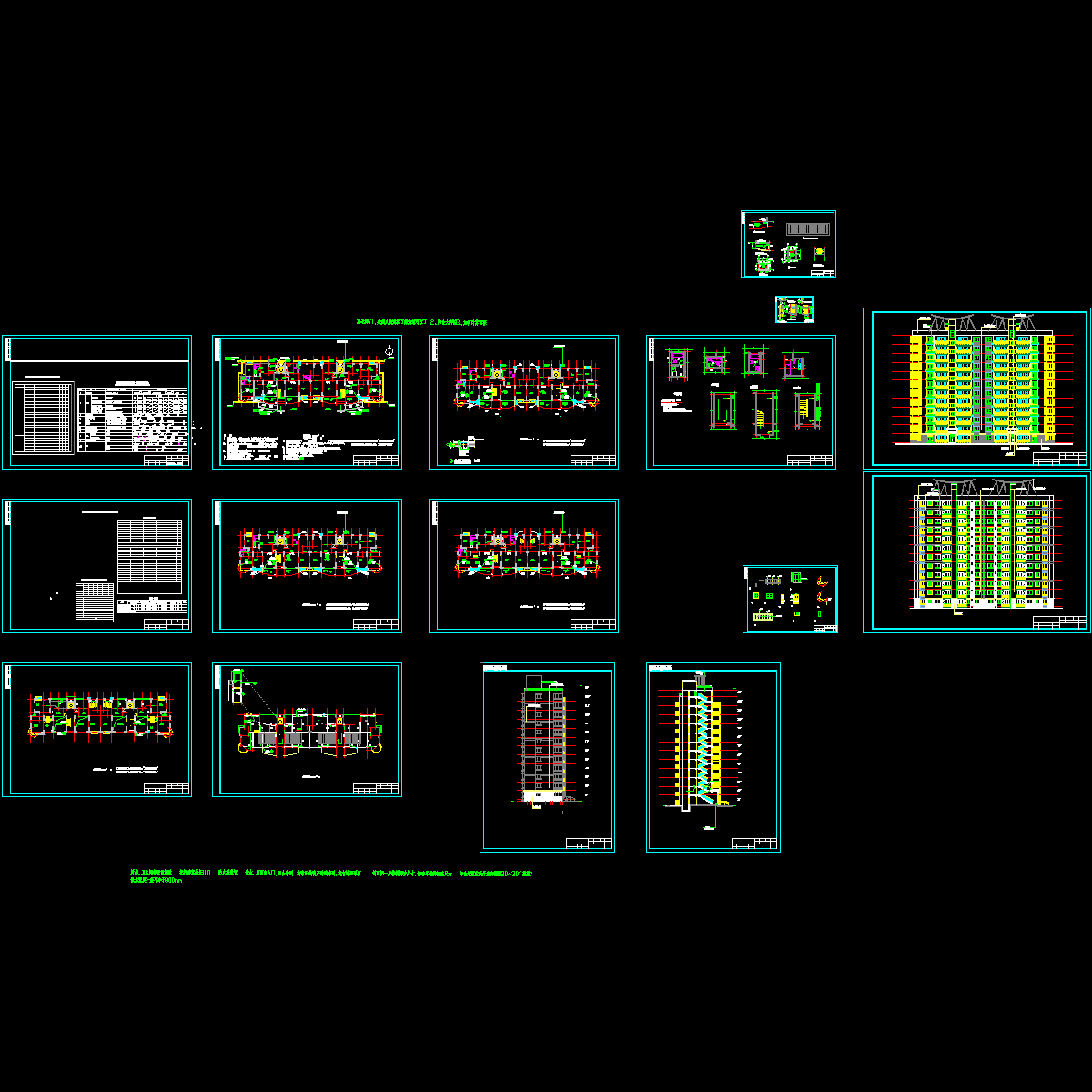

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
