一份两层办公综合楼电气设计CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：5张
• 负荷等级：三级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、 配电箱系统 图
• 三、电话网络系统图
• 四、强电平面图
• 五、 弱电平面图

附件详情

本稿件是某两层办公综合楼电气施工图纸，工程是三类民用建筑，电气设计包含配电设计、 照明系统 、插座动力系统、电话网络系统。

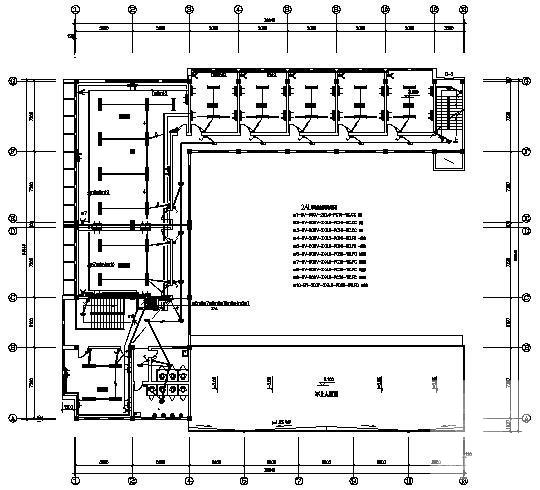

第 1 张图

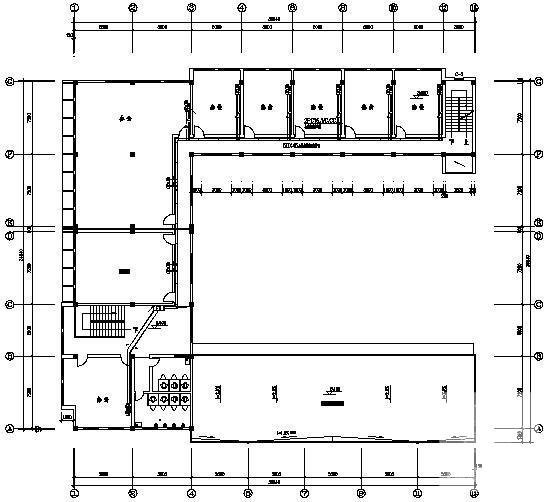

第 2 张图

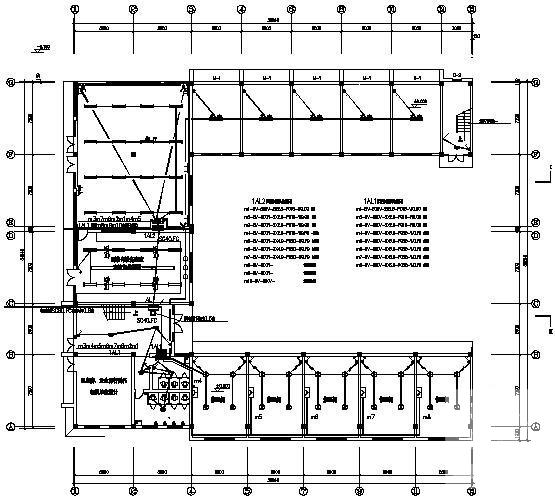

第 3 张图
