12层工艺品生产制造基地项目暖通设计CAD施工大样图(中央空调系统).dwg

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：高层建筑
• 建筑面积：14801平方米
• 地上层数：12层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计内容：空调,通风,防排烟
• 空调系统：制冷剂系统
• 项目地址：江苏

本项目该项目为南京市栖霞区工艺品生产制造基地-1#厂房项目。总建筑面积14801平方米，建筑高度是47.05米，建筑层数包括地上12层、和地下汽车库1层。

空调冷负荷及采暖热负荷

1#厂房设置空调区域总冷负荷为1749.8kW，空调冷负荷指标：175.5W/m2；空调总热负荷为1457kW，空调热负荷指标：146.1W/m2。

空调系统设计：

该项目冬、夏季空调采用一拖多冷剂直接蒸发式多联中央空调系统，按功能或区域分为若干个系统，空调外机集中放置屋顶区域，每台室内机设置有线控制器一只，独立控制室内机运行。每个空调系统设置集中控制器一只，集中控制每台室内机的运行。

一层防烟通风平面

一层空调平面图

屋顶层空调平面

空调冷媒管系统平面图

空调安装大样图

缩略图

第 1 张图

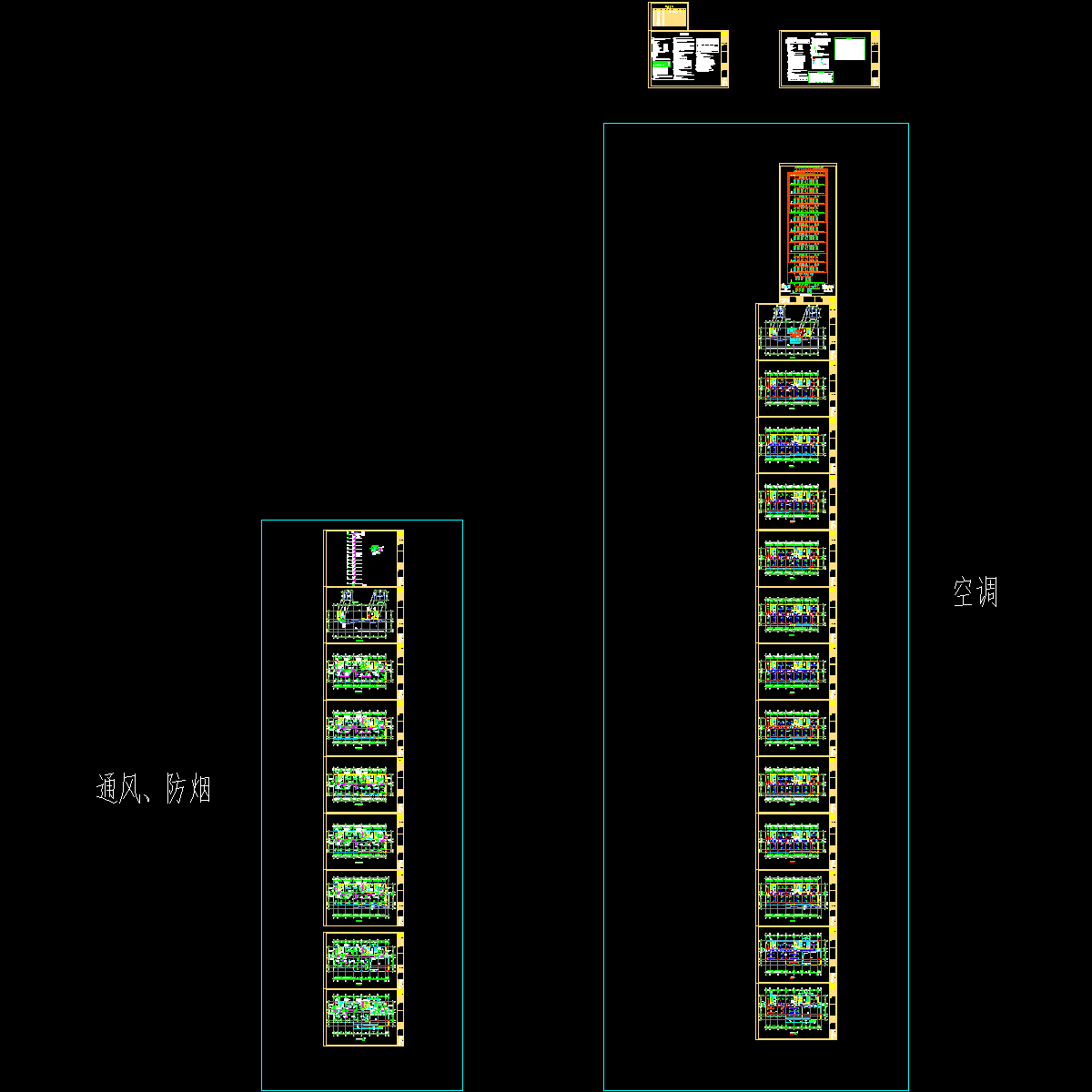

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
