[CAD]永昌商业综合楼电气施工图纸(TN-S)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业

• 建筑高度：多层建筑

• 建筑面积：72604.54平方米

• 地上层数：5层

• 地下层数：2层

• 图纸设计深度：施工图

• 参考图纸：66张

• 设计年代：近代

• 地下室用途：车库,设备用房

• 负荷等级：一级,三级

• 防雷等级：第二类

• 火灾保护分级：一级

• 接地方式：TN-S

• 项目地址：贵州

• 强电设计： ,电气照明,建筑物防雷,接地安全

• 弱电设计： ,建筑设备监控系统,综合布线系统,智能化集成

一、文件说明

本图纸为永昌商业综合楼电气图

二、设计依据

1、建设地点位于目用地位于吴忠市,项目建筑为一座大型现代多功能综合楼。本项目单体地下2层,地上5层。地上一~五层为商业。

2、建筑高度:28.5m。地上总建筑面积46380.54平方米,地下总建筑面积26224平方米。

三、设计范围

设计内容包括：电力、 设计、消防报警系统设计、防雷接地系统、基础接地及弱电设计。

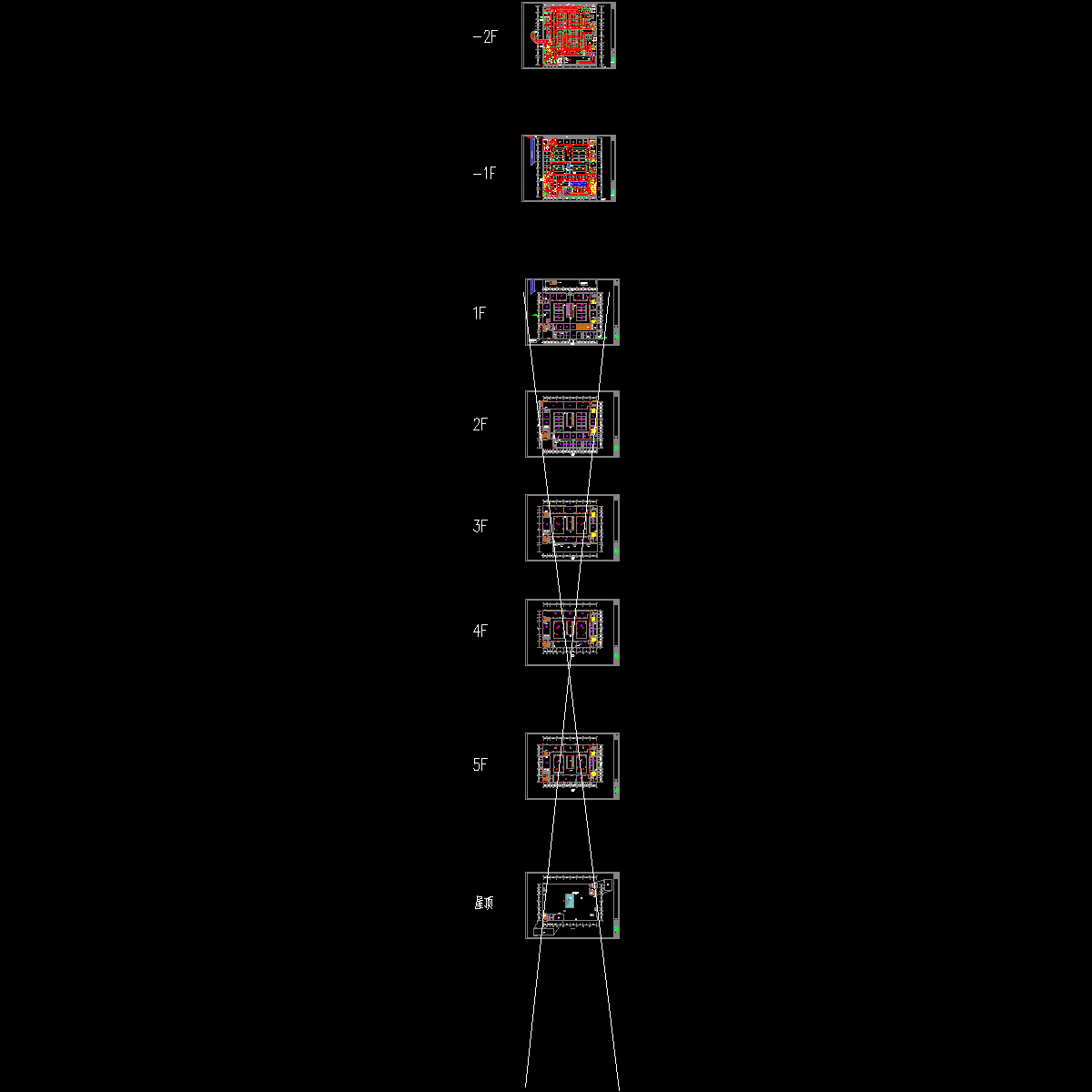

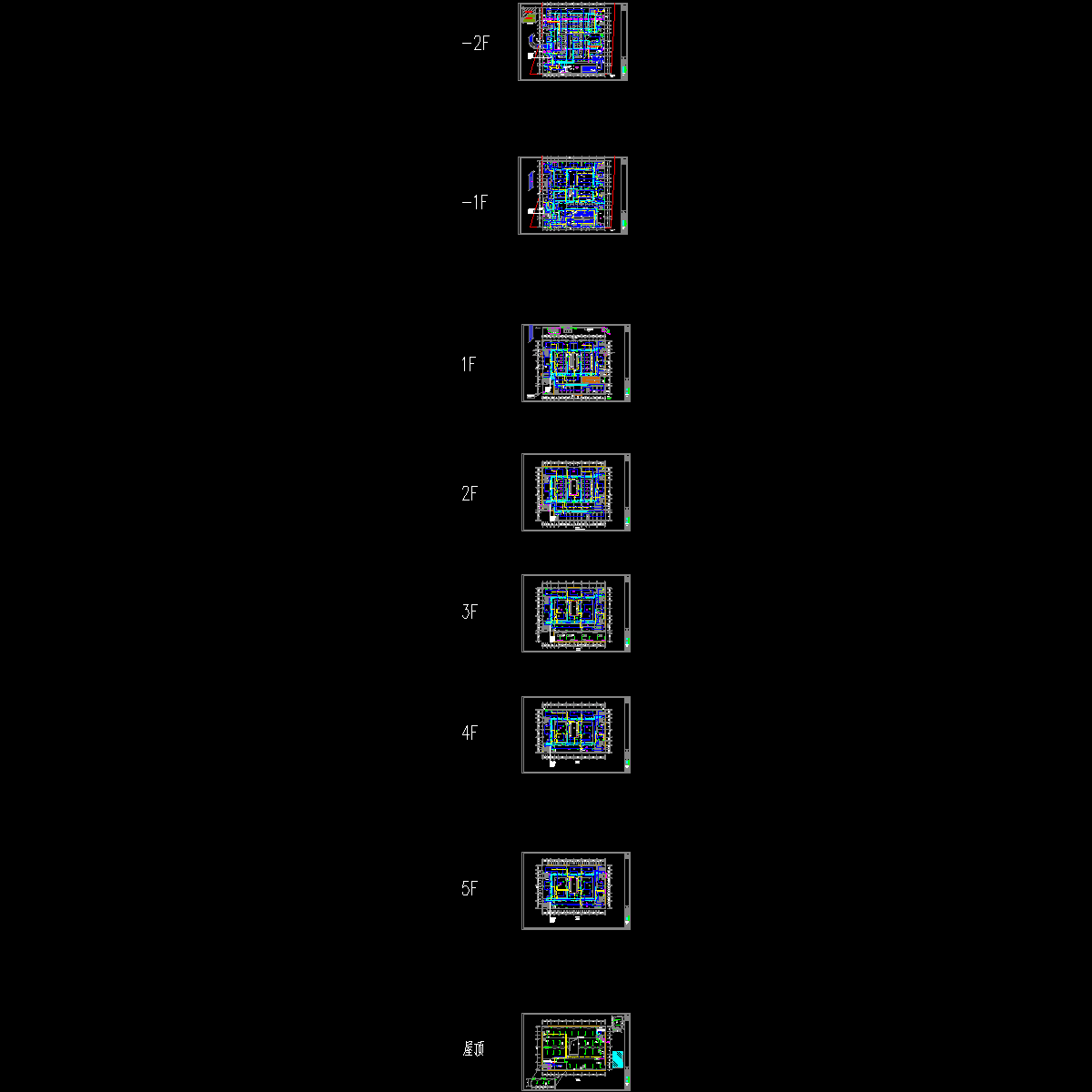

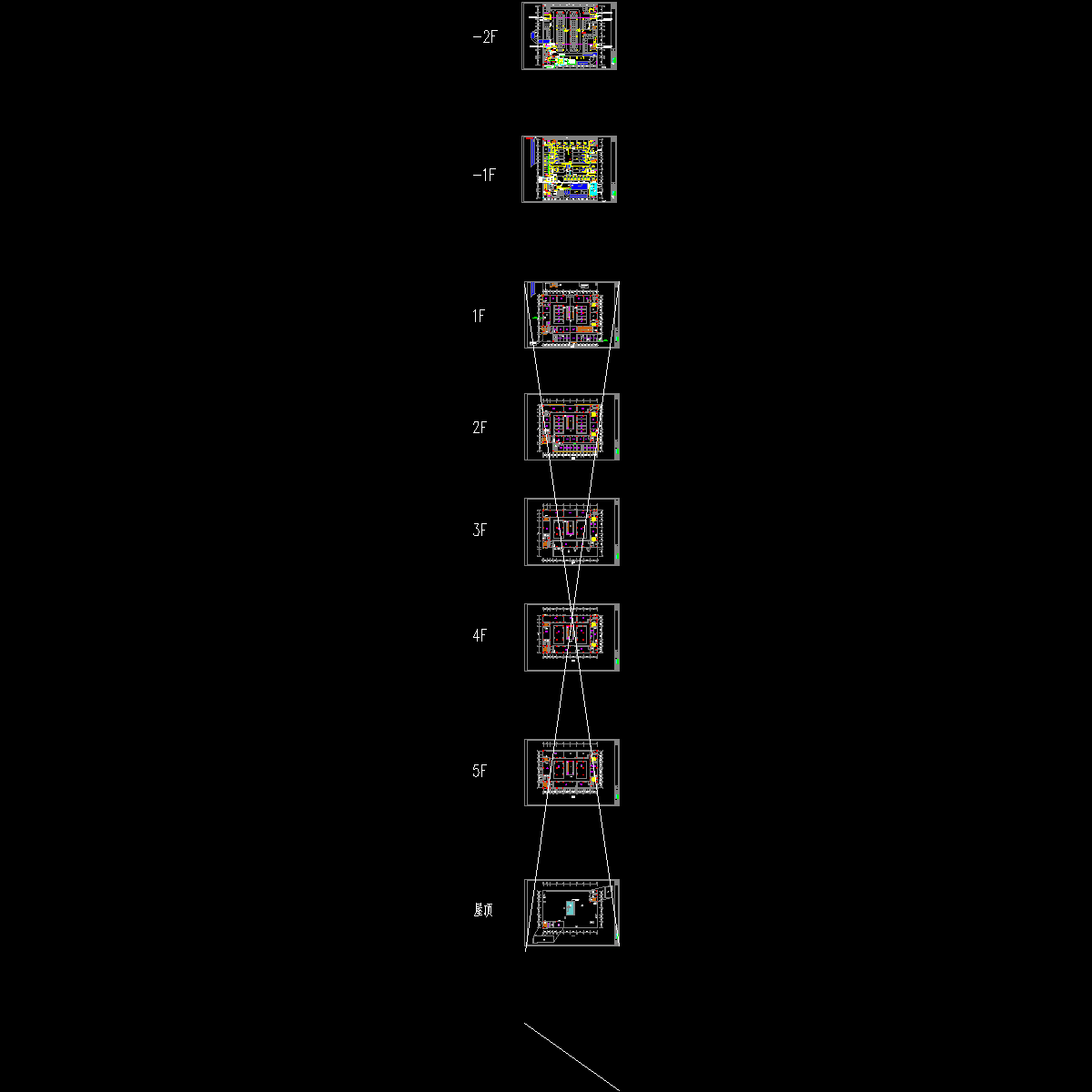

四、图纸展示

永昌商业综合楼效果图

变电所低压配电干线图(地上部分)

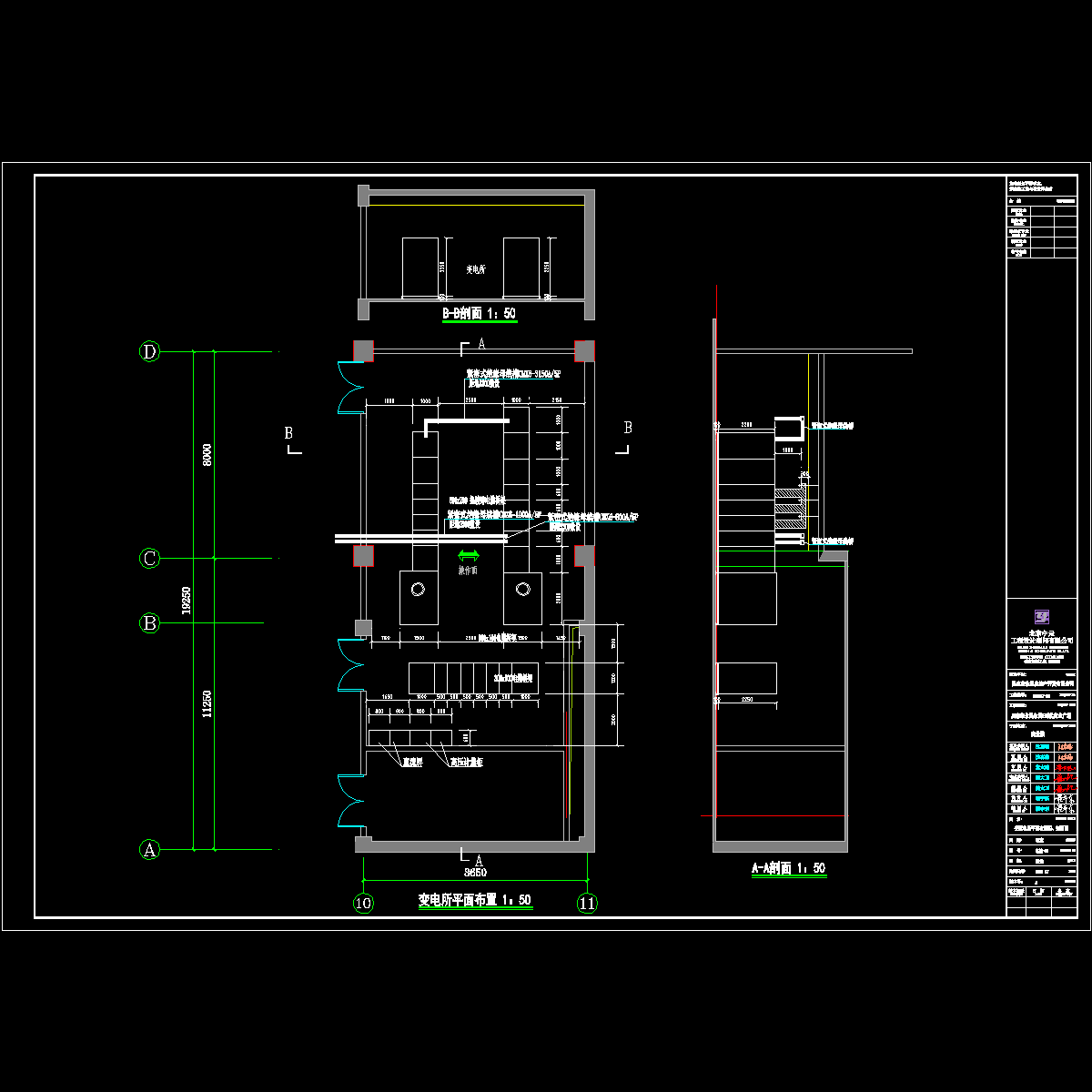

变配电所平面布置图、剖面图

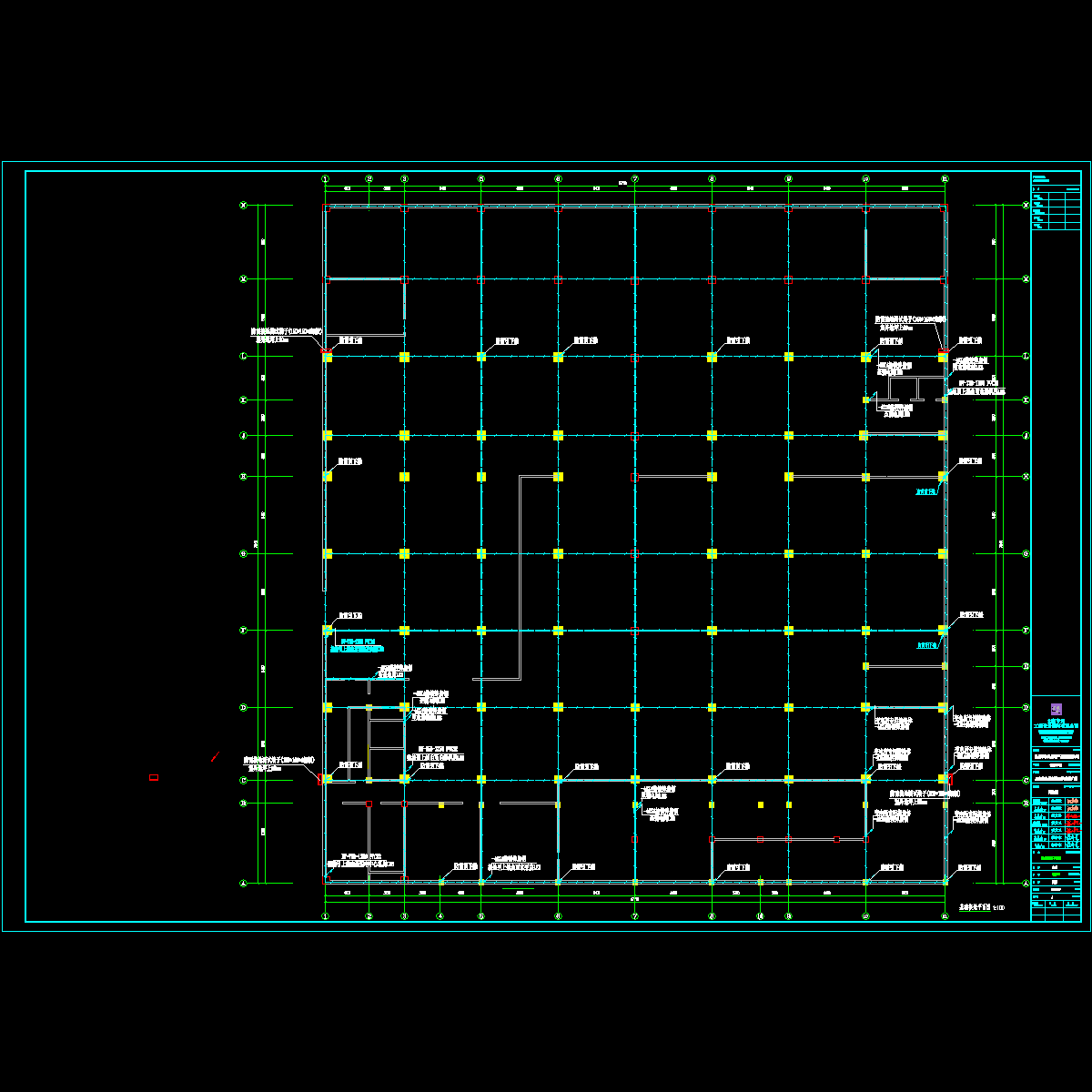

标高27.900处屋顶电力平面图

低压配电系统图三十

地下二层电力平面图

火灾漏电监控系统图

有线电视系统图

综合布线系统图

ml.dwg

变电所平剖面.dwg

小地块接地.dwg

小地块消防.dwg

小地块照明.dwg

小地块电力.dwg

小地块电气系统图1.dwg

小地块电气系统图2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
