[CAD]污水处理站污水预处理工程初步设计施工图纸（UASB工艺）(管道安装图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 类型：工业污废水处理站
• 处理技术：沉淀,混凝,消毒,生物膜法,厌氧法
• 工艺流程选介：酒类工业,城市垃圾渗透液
• 设计阶段：初步设计,扩大初步设计
• 参考图纸：20张以上
• 规模：1万以下吨/天
• 设计年代：近代

附件详情

• 资料目录
• 设计说明
• 平面布置图
• 地沟布置图
• 设备布置图
• 管道仪表流程图
• 配管图
• 格栅、集水井工艺图
• 中和水池工艺图
• 调节池工艺图
• 水解酸化池、中间水池施工图(工艺)
• 厌氧生化（UASB）池施工图(工艺)
• 集泥池工艺图
• 加药间非标设备安装图
• UASB池平面布置图
• UASB池布水、出水系统安装图
• UASB池排泥管、循环液管道安装图
• UASB池三相分离器系统安装图（一）
• UASB池三相分离器系统安装图（二）
• UASB池沼气管道系统安装图
• 布水管支架图
• 排泥管支架图
• 排泥管单体图
• 三相分离器单体图
• 水封罐单体图
• 出水堰单体图

附件详情

该项目位于河南，是污水处理站项目，本污水处理站设计规模约为1900m3/d，其污水来源为生产废水和生活污水.处理后的污水排入新建的污水处理站。主要处理对象主要有包括以下废水：甲醇回收工艺废水、脱水塔工艺废水、生活污水、地面冲洗水、NO制备废水。
，共计37张图纸；

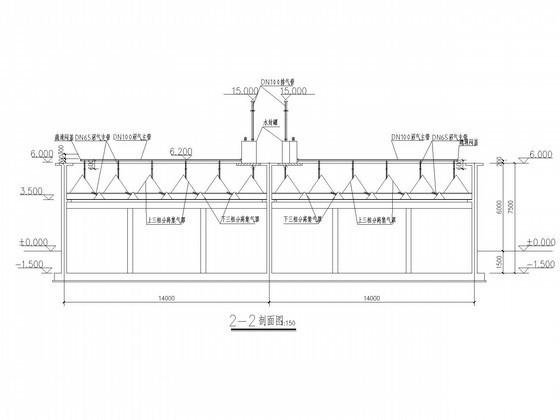

UASB池沼气管道安装系统图

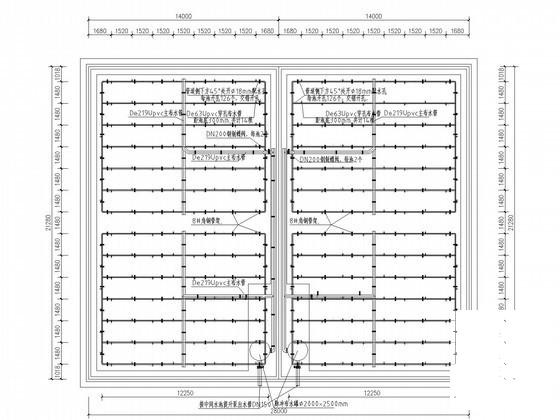

水解池布水、出水及中间水池出水系统布置图

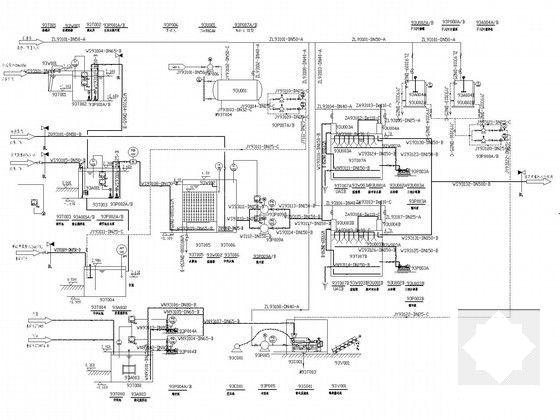

管道仪表流程图

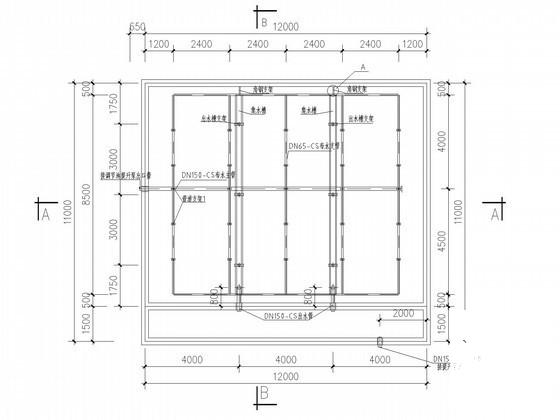

集泥池工艺图

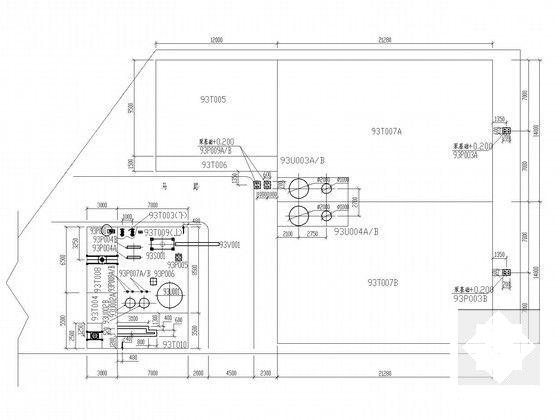

设备基础布置图

集泥池工艺图

计量泵配管图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
