污水处理站污水预处理工程cad施工图纸UASB及平面布置图

  • 类型:污水处理厂
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:20张以上
项目概要:该项目为 河南省污水处理站污水预处理工程图纸(UASB工艺) 本污水处理站设计规模为1920m3/d,其污水来源为生产废水和生活污水.处理后的污水排入新建的污水处理站。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

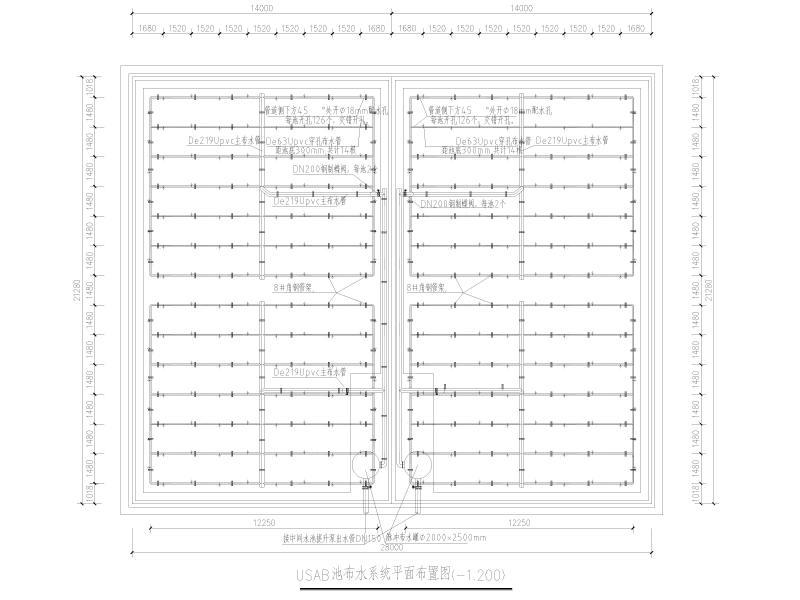

  • USAB池布水系统平面布置图(-1.200)
    USAB池布水系统平面布置图(-1.200)
  • USAB池排泥管道、循环液管道平面布置图
    USAB池排泥管道、循环液管道平面布置图

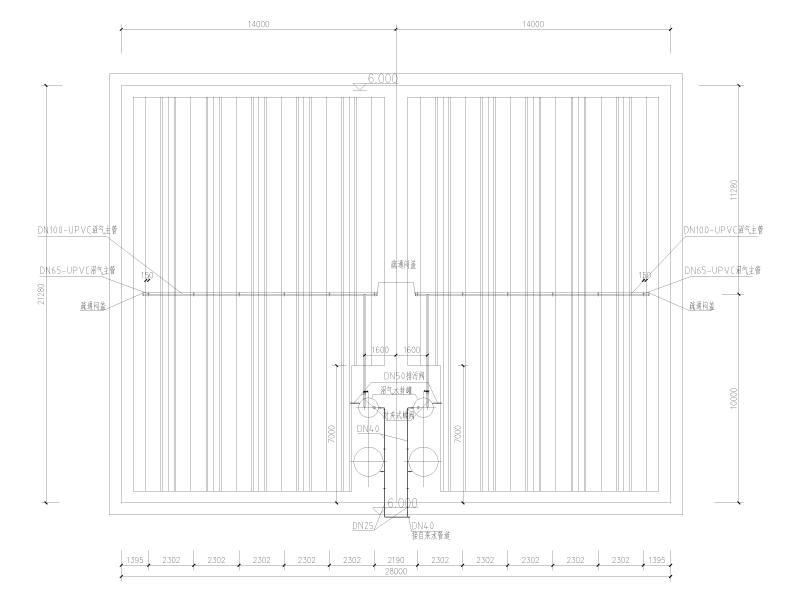

  • USAB池沼气管道平面布置图
    USAB池沼气管道平面布置图
以上是部分截图,请下载附件后查看完整高清内容
