10000吨污水处理站结构设计CAD施工图纸

附件详情

某10000吨污水处理站结构设计图
该资料为：某10000吨污水处理站结构设计图
该资料包含：

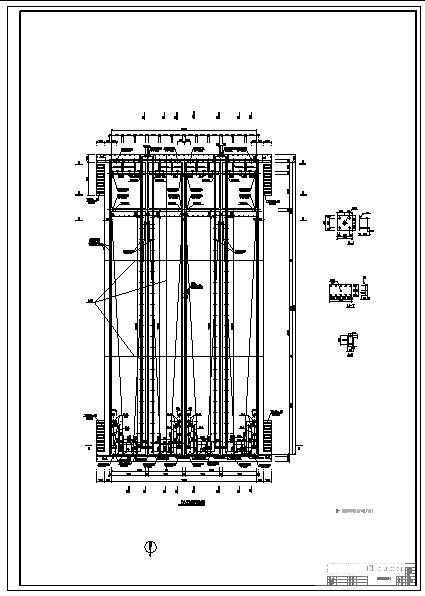

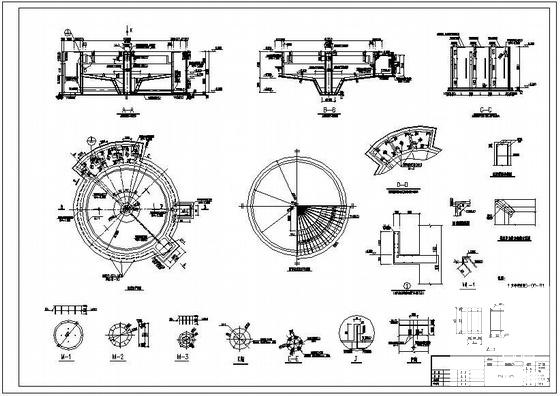

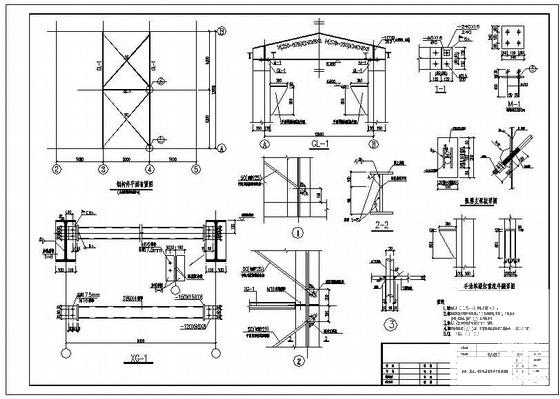

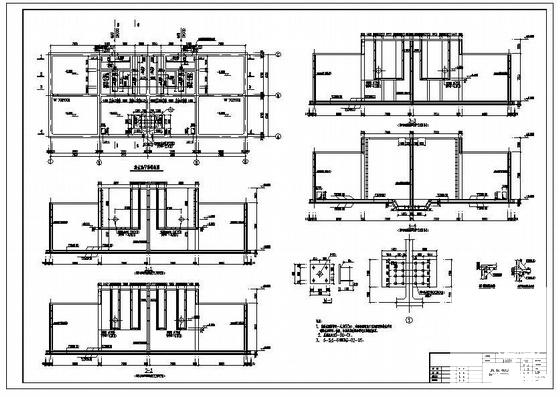

构筑物结构设计总说明、刚性防水套管（A）安装图、综合房基础图、综合房楼面梁、板配筋图；圈梁、过梁、构造柱布置图、综合房屋面梁、板配筋图、综合房楼梯结构图、格栅、集水、提升泵房钢构件平面布置图、格栅、集水、提升泵房檩条布置图、格栅、集水、提升泵房圈梁、过梁平面布置图、格栅、集水、提升泵房集水池池壁、底板配筋图、格栅、集水、提升泵房集水池梁、板、柱结构图、风机房、沉砂房基础图、风机房、沉砂房钢构件平面布置图、风机房、沉砂房檩条布置图、风机房、沉砂房圈梁、过梁、雨篷平面布置图、风机房、沉砂房风机基础图、风机房、沉砂房旋流沉砂池结构图、CASS池结构图、除磷剂配制投加房结构图、沉淀池结构图、污泥浓缩池结构图、消毒间、加药间、脱水机房基础图、GL-2、圈梁、过梁、雨篷 平面布置图 、消毒间、加药间、脱水机房设备基础图、消毒间、加药间、脱水机房消毒池结构图、排水泵池结构图共33张图纸。
