污水处理厂设计套CAD施工图纸(dwg)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 类型：污水处理厂
• 处理技术：格栅筛网,沉淀
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

图纸内容包括有：沉砂池平剖面图、二沉池平面图、格栅泵房图、浓缩池平剖面图、污水处理厂 5张图。

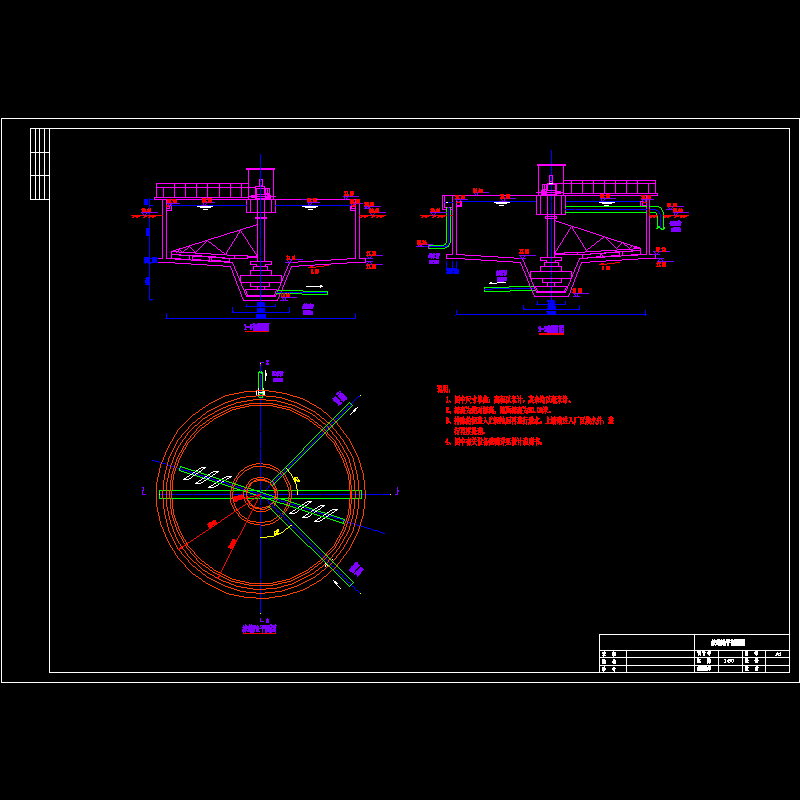

浓缩池平剖面图.dwg

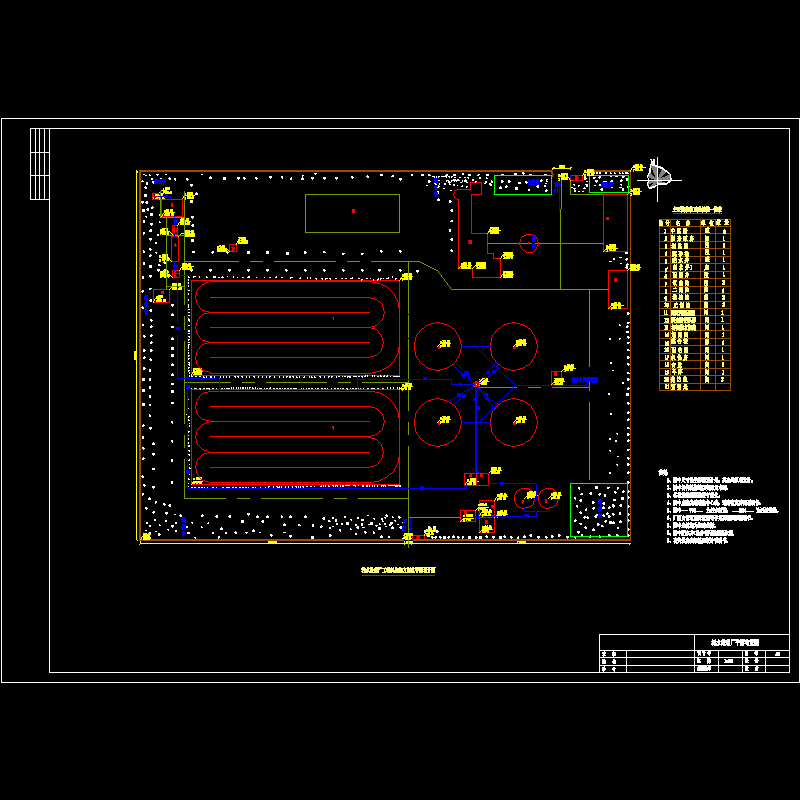

污水处理厂平面布置图.dwg

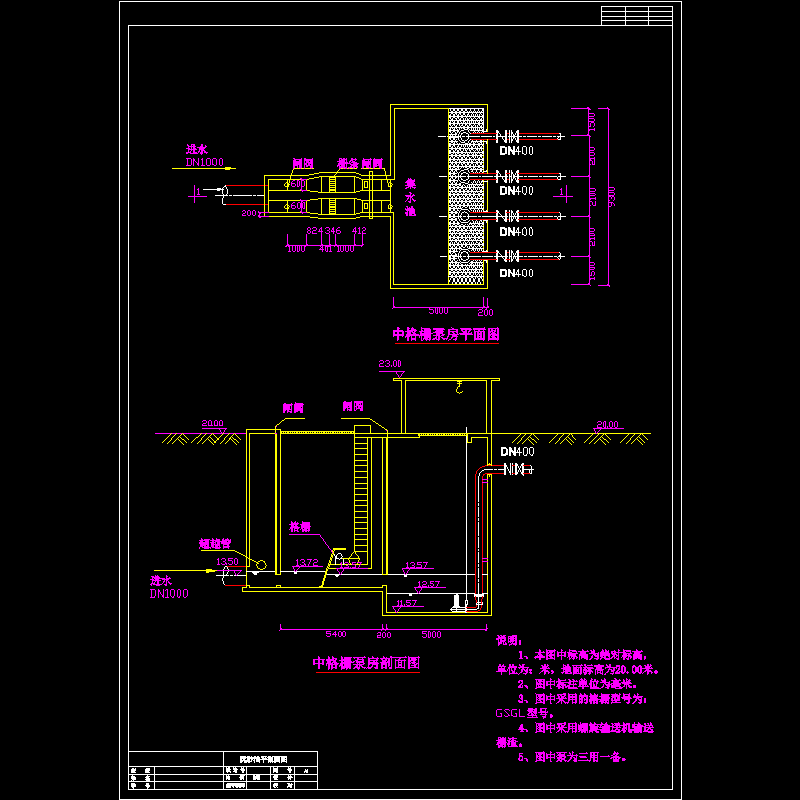

格栅泵房图.dwg

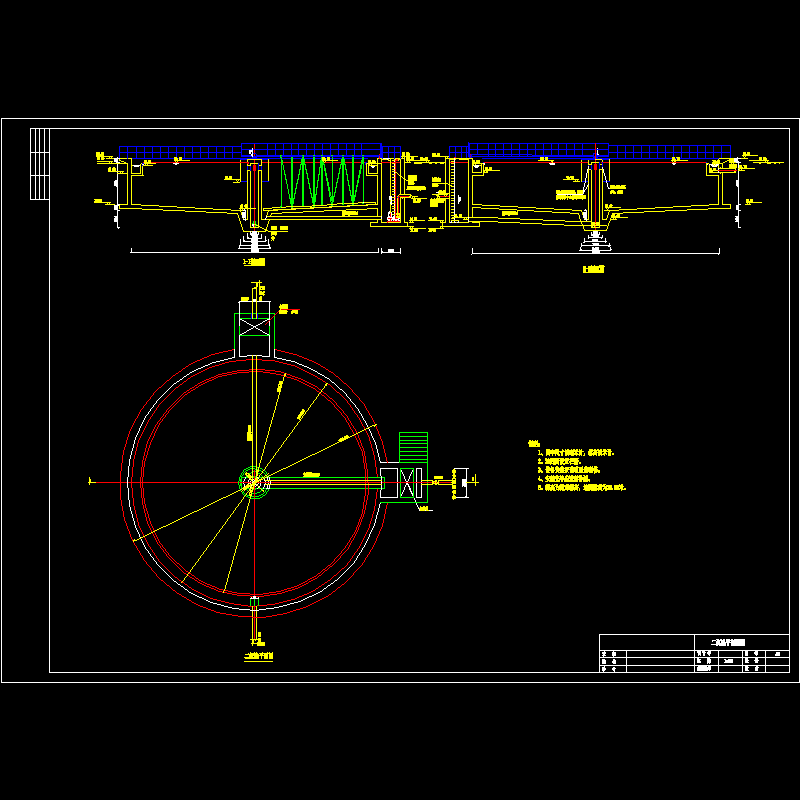

二沉池平面图.dwg

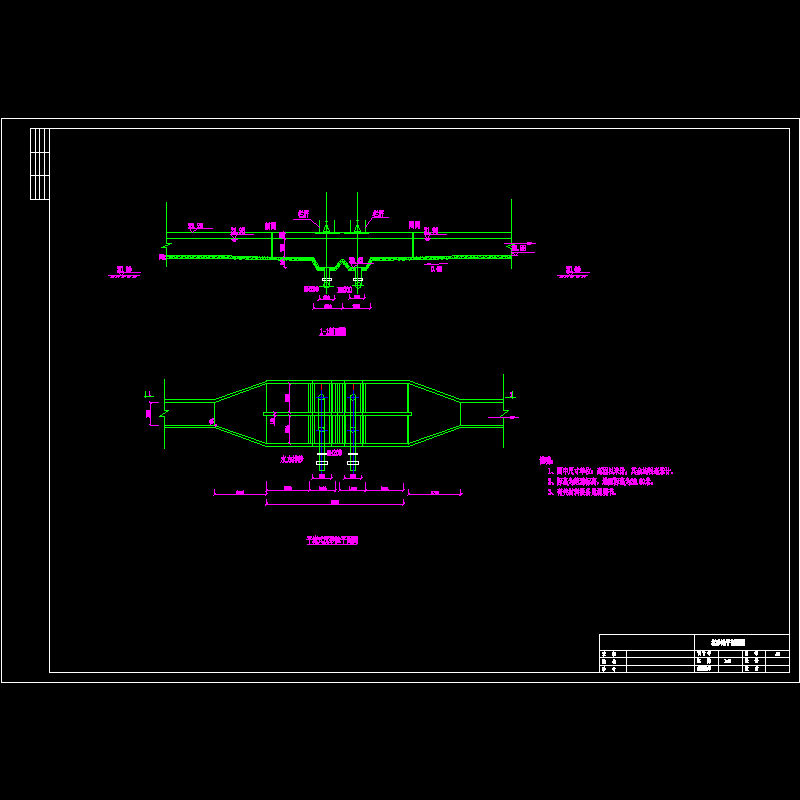

沉砂池平剖面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-25 19:56:51上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
