[CAD]双线铁路特大桥下部结构施工组织设计.dwg

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

2.项目概要 　　**双线铁路特大桥为浙赣铁路电气化提速改造工程的控制工程，工程地点位于醴陵市丁家坊村，跨越**河，其设计起点里程为D1K896 019.93，终点里程为D1K896 683，中心里程为D1K896 300，全桥长663.07m；全桥共分17孔，孔跨布置为5×32m简支梁 （42m 2*64m 42m）预应力连续箱梁 8×32m简支梁。 　　本桥0#台-5#墩位于**河东岸渌江瓷厂厂后；主墩6#、7#、8#墩为水中墩，跨越**河，顺桥轴向跨河190m，施工常水位为48.8m，水深3m左右；9#墩-17#台位于**河西岸蔬菜基地中。其中0#台-4#墩位于缓和曲线上，其余墩台位于直线上。 　　陆地墩台基础采用φ1.5m钻孔桩，桩长10m-55m不等；水中墩基础采用φ2.0m钻孔桩，每墩各有9根桩，桩长分别为8m、49-68.5m和8m。陆地墩承台为矩形承台；水中墩承台采用双层圆形承台。0#、17#桥台采用T形桥台；1#-4#、10#-16#桥墩采用2.2*8.80米圆端形桥墩，墩高9-10米；5#、9#桥墩采用3.0*9.6米圆端形桥墩，墩高10、8.5米；6#、7#、8#墩身采用φ6.5m圆形桥墩，高11m。

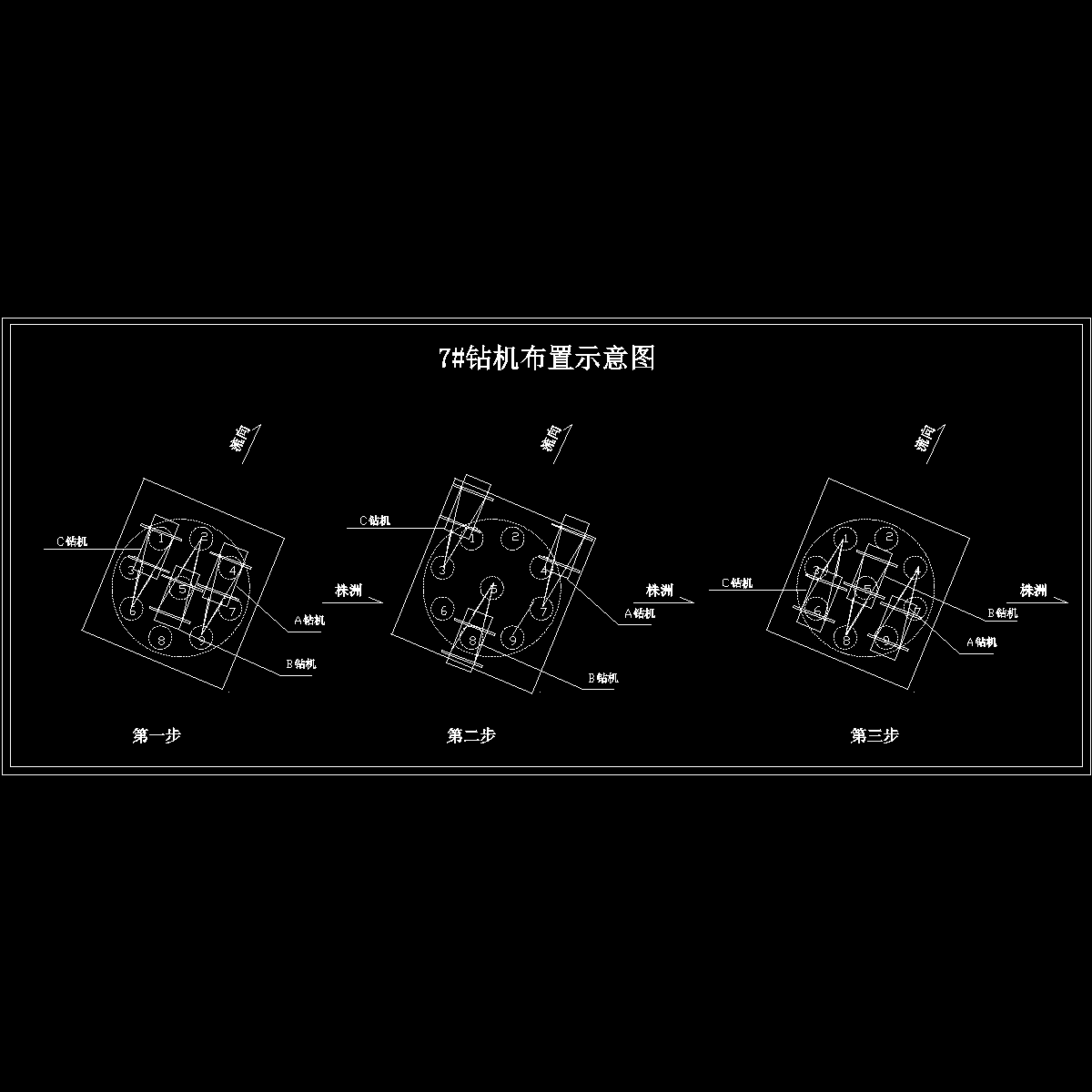

7#钻机示意2.dwg

7#墩钢护筒加工图.dwg

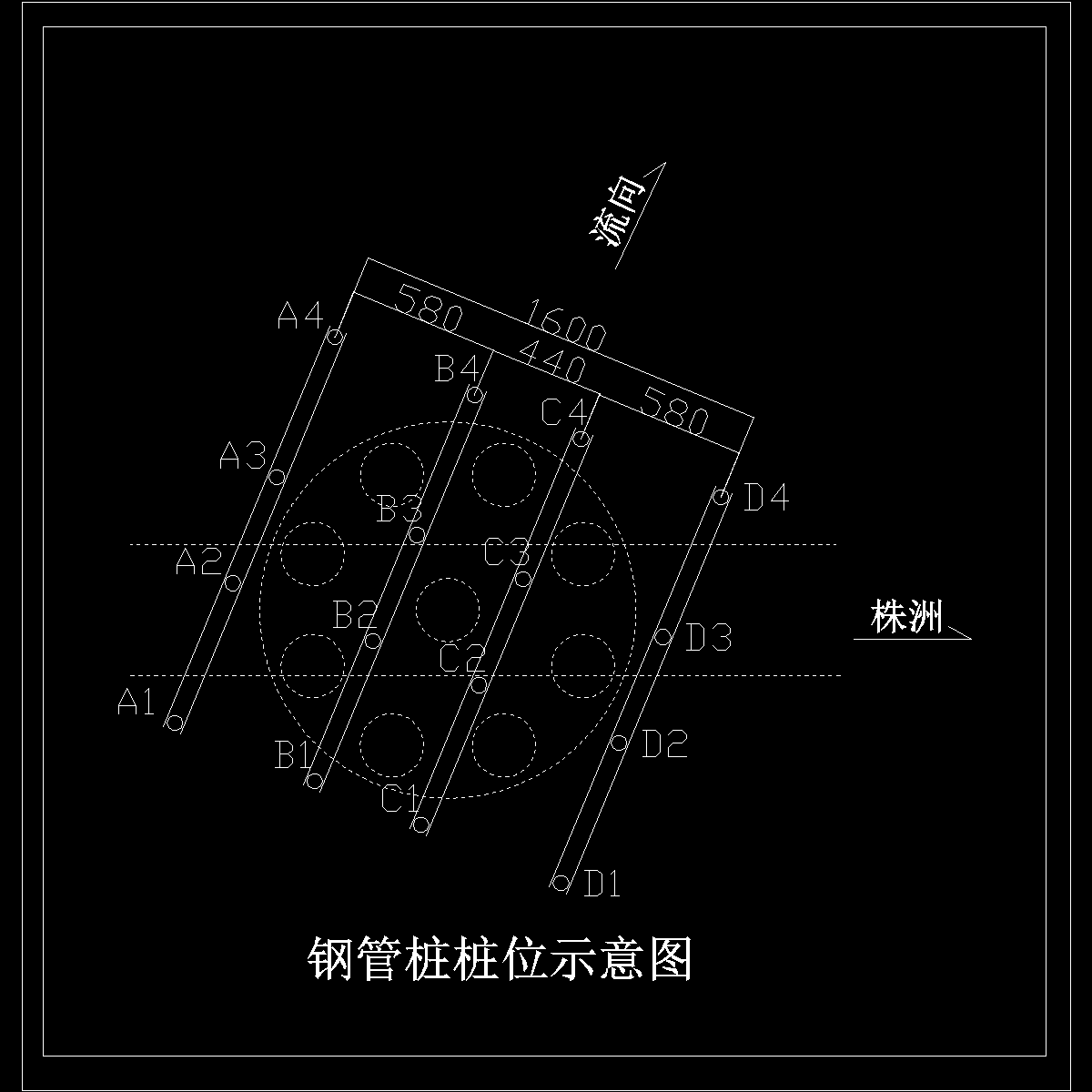

平台钢管桩桩位示意.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
