一份12层医院病房楼给排水CAD施工图纸（直饮水系统室内供氧吸引系统）

tyuxxjjgg · 发表于 2020-2-19 13:14:30

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：51507.50平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：27张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统,消防排水
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵
供水方式：市政供水,变频供水,分区供水,高位水箱供水,无负压供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级,严重危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：30
特殊系统：太阳能热水系统,直饮水
大样节点：水箱,水泵,泵房,卫生间
热水供应方式：集中热水供应,局部热水供应
项目所在地：河北

附件详情

给排水消防设计施工说明
建筑给排水设计图例
主要设备材料表
给水系统原理图
排水系统原理图
雨水系统原理图
消火栓系统原理图
自动喷淋原理图
直饮水系统原理图
医疗气体原理图
给水排水平面图
屋顶层给水排水平面图
屋顶构架层给水排水平面图
水泵房大样图
水箱间大样图
卫生间大样图
管道井平面布置图

附件详情

该项目位于河北，地上12层，地下1层，建筑高度50.55米，总建筑面积51507.50m2 ，为一类高层民用建筑。本建筑主要功能：地下一层为营养厨房和餐厅、北区分配电室、水泵房、给水机房、污物处理用房、洗衣房、太平间、库房；一层为出入院大厅、出入院办理、病案科、超市、高压氧舱、病房药房、配液中心、消防控制室等。；二层为病房、产房、新生儿监护；三层为妇产科病房、重症监护室；四层为妇产科病房、血液透析；五层为泌尿科病房、康复科病房、NICU；六至十二层为病房。
设计范围：该资料为建筑单体以内的给水排水、消防等管道系统的设计。设计内容主要包括：给水系统、直饮水系统、太阳能热水系统、消火栓系统、自动喷水灭火系统、污水系统、雨水系统、灭火器配置、室内供氧吸引系统。
，共27张。

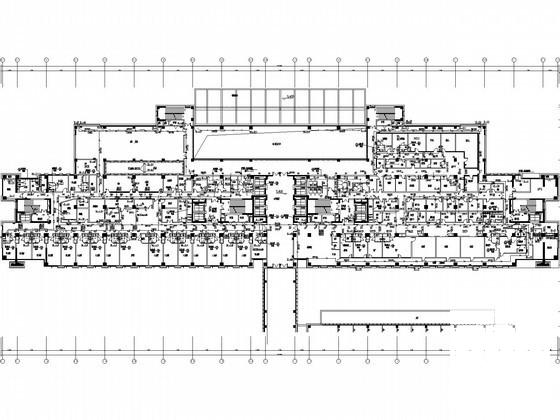

二层给水排水平面图

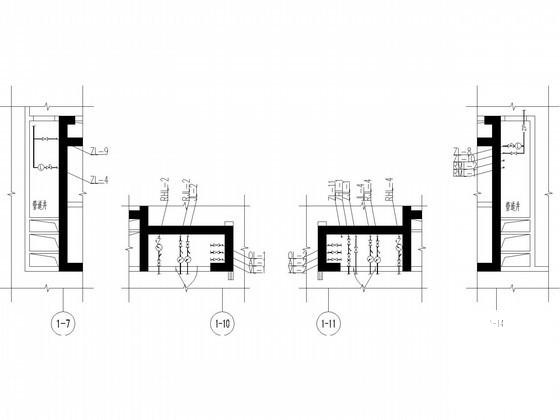

管道井平面布置图

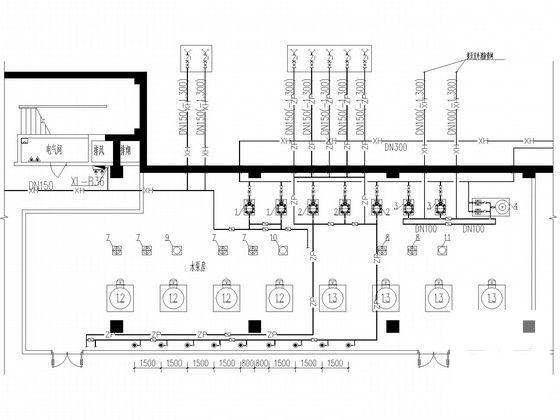

水泵房大样图

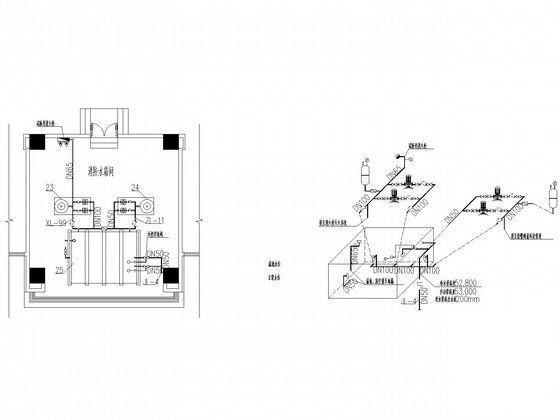

水箱间大样图

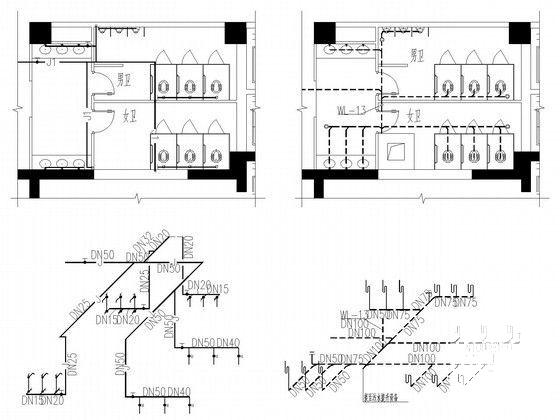

卫生间大样图

消火栓系统原理图

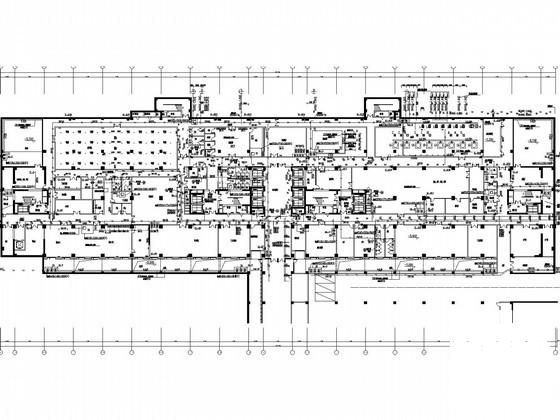

一层给水排水平面图

排水系统原理图
