10层酒店给排水设计CAD施工图纸（市政供水）.dwg

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 某酒店给排水施工图，该资料包括地下的生活水泵房，及该项目室内给水、排水、热水的施工图设计。 　　系统设计 　　1。室内给水由屋顶水箱供给，管道竖向不分区，各用水点静水压力不大于0.35MPa。 　　2。地下室设30m3的储水池，生活水泵（1用1备）设置在水泵房，水泵控制由屋顶的液位传感器控制，屋顶设置一只30m3水箱（内包括18立方米的消防水池）。 　　3。生活水泵型号：40-200（I），Q=12m3/h，H=50m，N=5.5Kw 　　4。客房内热水由屋顶太阳能热水器提供，此设备及管道详细设计由供货商负责。 　　5。污水系统 　　 生活污水经室内排出管道排出室外管网，均经化粪池处理后排入市政管网。 排水系统图 消防系统图 给排水平面图

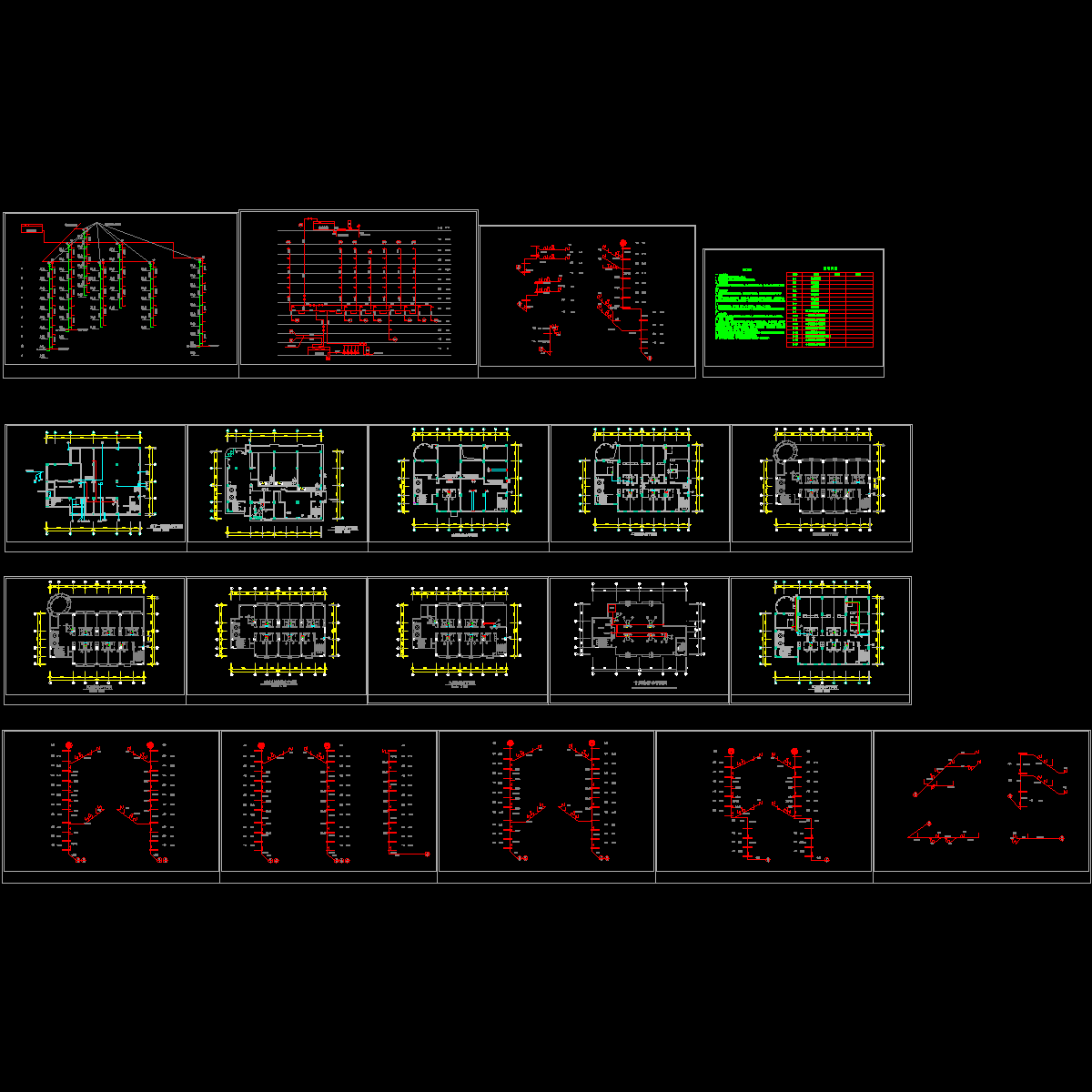

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
