彭武高速隧道设计CAD详图纸.dwg

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

（1）道路等级： 高速公路 　　（2）计算行车速度：80km/h 　　（3）隧道建筑限界： 　　双车道限界净宽：0.75（检修道） 0.75（路缘带） 2×3.75（行车道） 0.75（路缘带） 0.75（检修道）＝10.50m 　　紧急停车带限界净宽：0.75（检修道） 0.75（路缘带） 2×3.75（行车道） 3.5（停车带） 0.75（检修道）＝13.25m 　　隧道净高：5.00m 　　（4）行驶方向：上下行隧道分修，单向行驶 　　该资料包含:隧道说明书、 路线平面图、 洞身纵断面图、 建筑限界及内轮廓设计图。内容详实，可供参考。

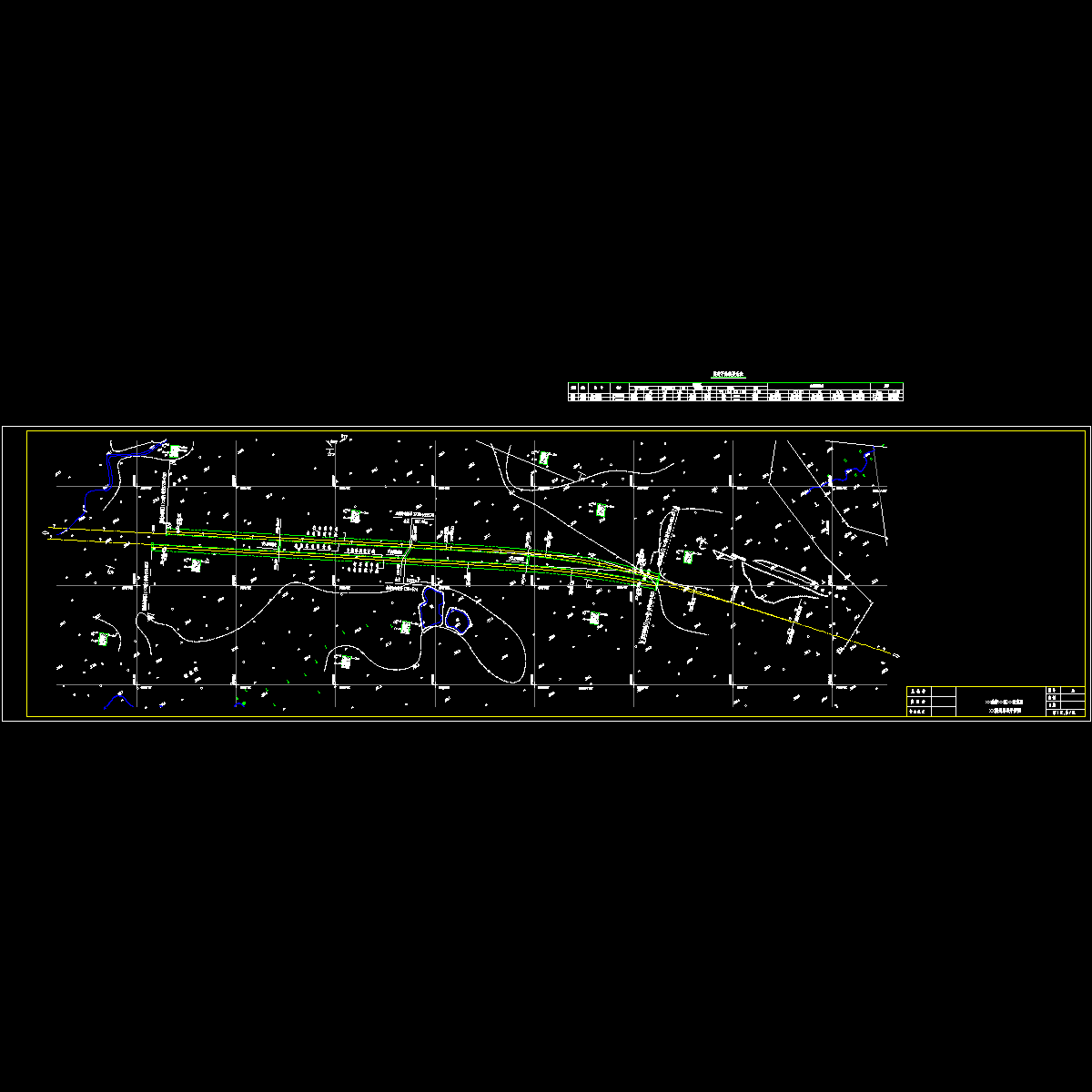

隧道路线平面图.dwg

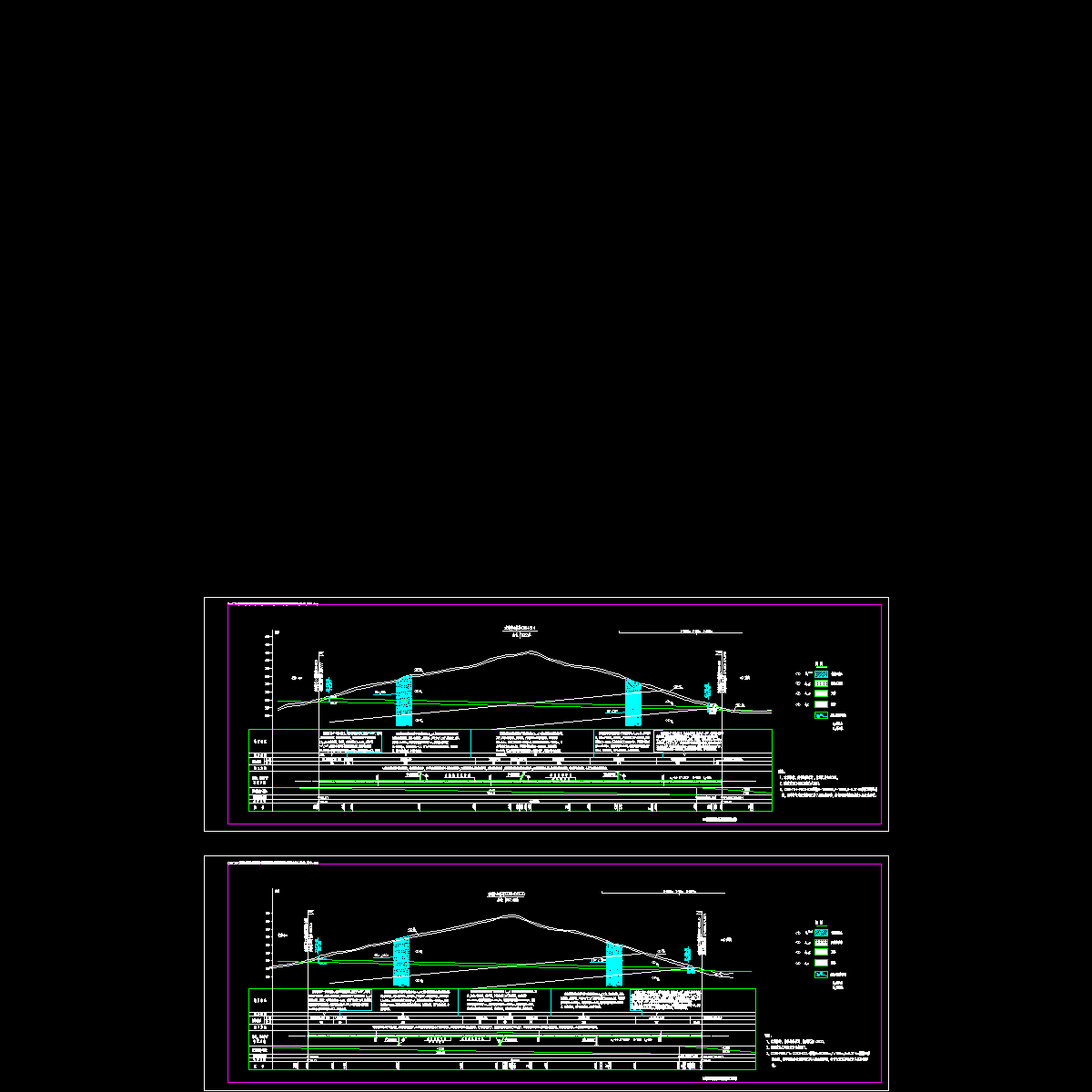

隧道洞身纵断面图.dwg

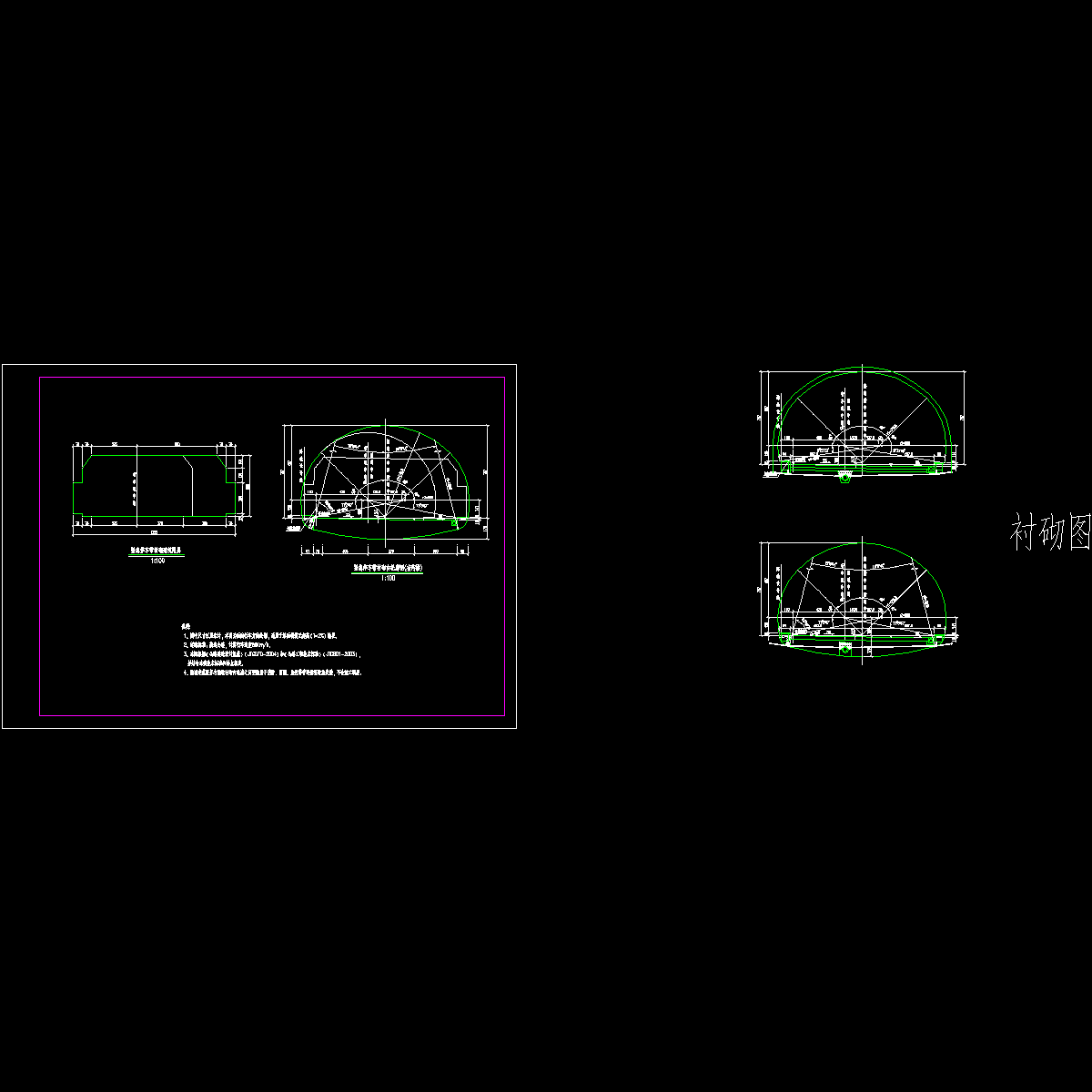

紧急停车带建筑限界及衬砌轮廓图.dwg

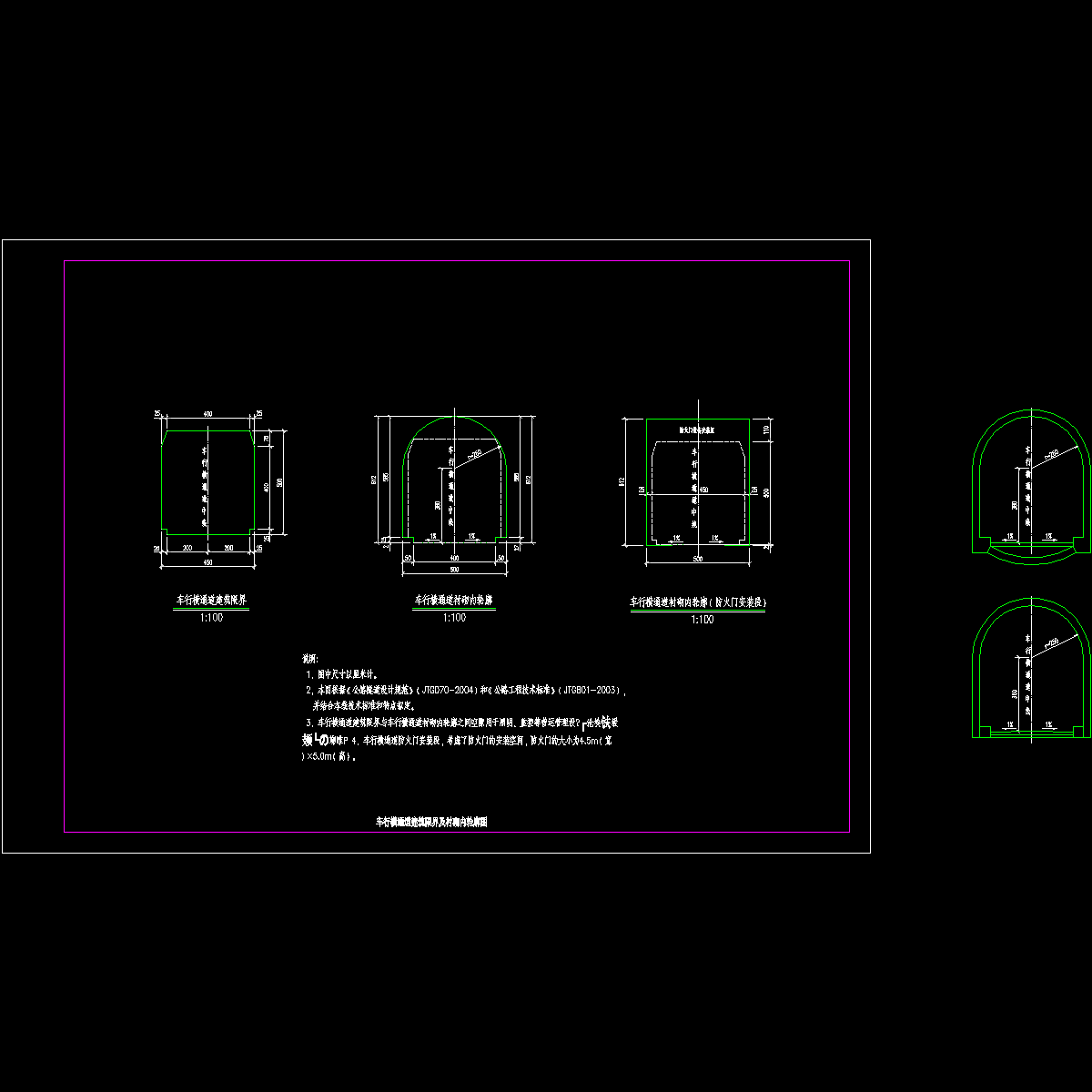

车行通道建筑限界及衬砌轮廓图.dwg

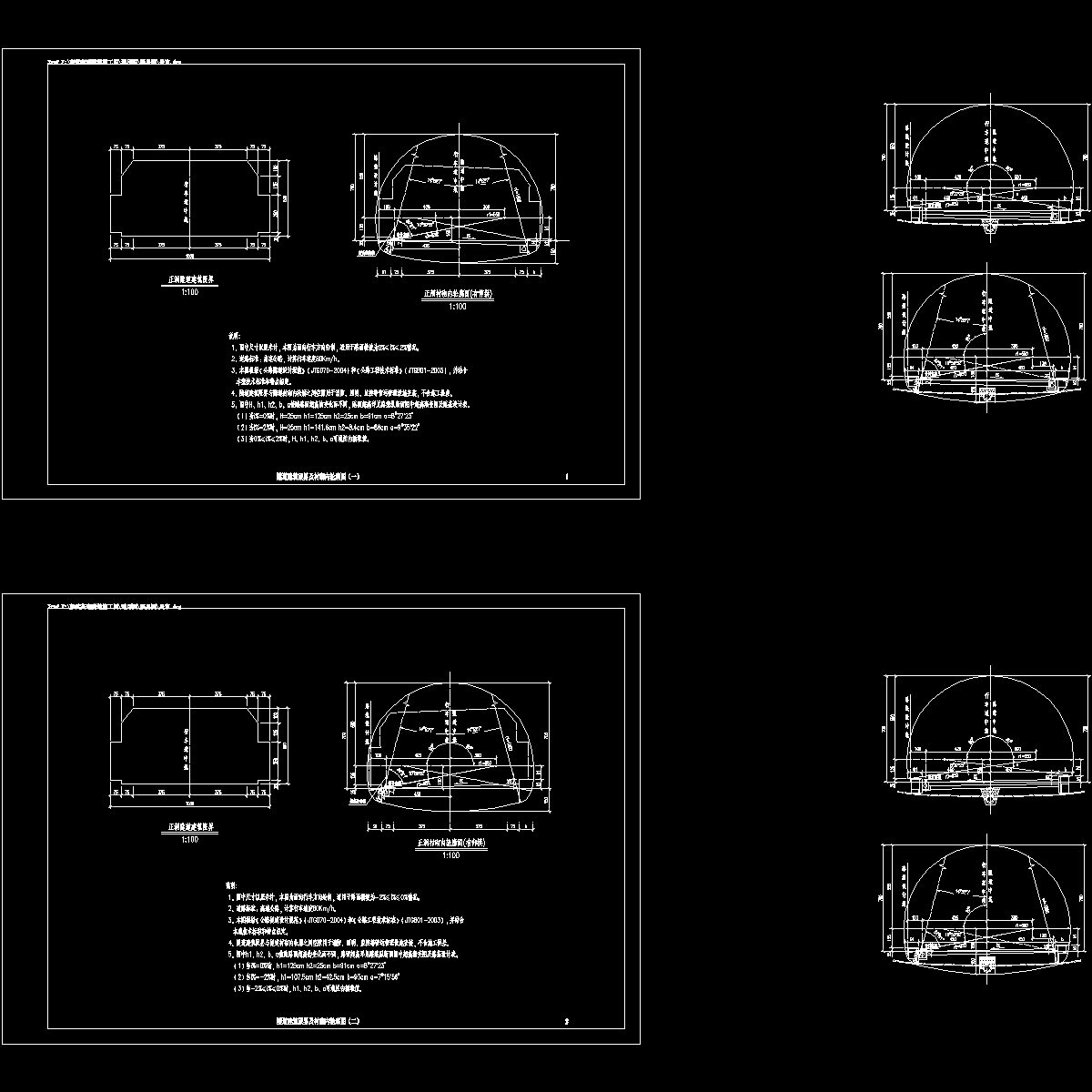

隧道建筑限界及衬砌轮廓图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
