[CAD图纸]武船鸿路大悟基地(门式刚架结构)(dwg)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、项目概要

建设单位:湖北武船鸿路重工有限公司

工程名称:武船鸿路大悟基地

建设地点:大悟经济技术开发区

本次工程总建筑面积:17724.2m

建筑层数:厂房为单层建筑

结构类型:门式刚架结构

工程性质:工业建筑

建筑物耐火等级:二级

生产类别:丁类

屋面防水等级:Ⅱ级(15年)

建筑物设计合理使用年限:50年

二、设计内容

1.机加车间10/0.4/0.22kV变配电系统;

2. ;

3.动力配电系统;

4.建筑物防雷、接地系统及安全措施;

5. ;

三、机加车间10/0.4/0.22kV变配电系统

1.负荷分类:

二级负荷:应急照明,采用灯具自带蓄电池应急供电方式;火灾自动报警系

统,备用电源由另一台变压器低压回路引来。

三级负荷:其它电力负荷及照明。

2.供电电源:

该项目10kV采用放射式供电方式,共一回进线,采用交联电缆引自厂区 10kV中心配电所,入户电缆穿钢管埋地引入,入户埋深-0.8m。

3.低压供电系统及应急电源:

1)低压配电采用放射式配电,采用电缆沿桥架敷设。

2)消防用电设备的双电源在末端切换。

4.变电所:

该项目设一个变配电间,变压器安装容量待定,按两台变压器预留面积。

5.功率因数补偿及谐波治理:

在变电所低压侧设无功集中自动补偿装置,电容器组采用自动循环投切方 式,要求补偿后的功率因数不小于0.9,电容器串联合适的调谐滤波电抗器,

治理谐波。并要求所有荧光灯、气体放电灯单灯就地补偿,采用电子镇流器或 高效节能电感镇流器,使其功率因数不小于0.9。

四、图纸展示

封面

配电箱外形及布置图

变配电间电气平面图

车间工艺配电平面图

低压系统图

电力系统图(4)

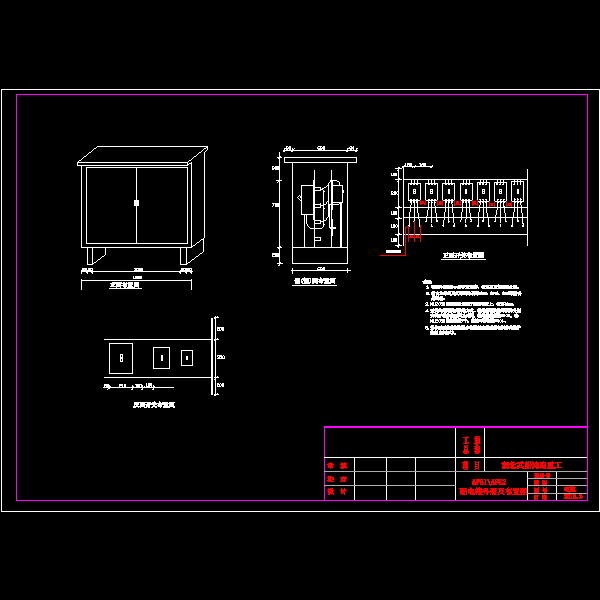

第 1 张图

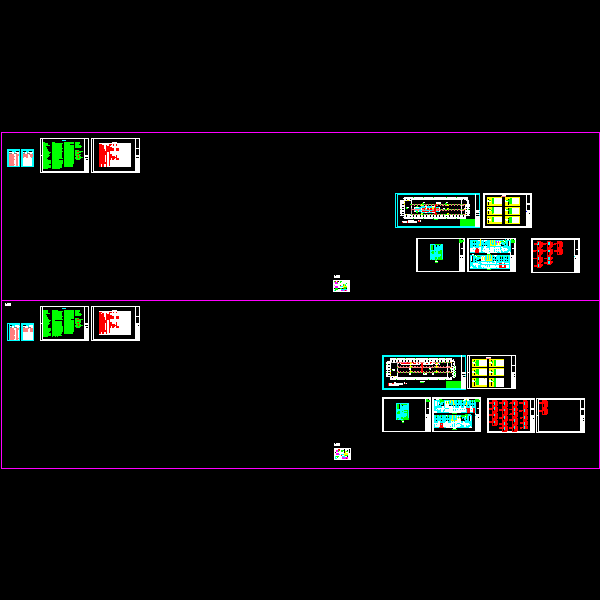

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
