一份八万平米39层五星级酒店给排水CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：8万平方米
• 建筑地上层数：39层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：61张
• 设计年代：近代
• 地下室用途：商业,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：更多
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,卫生间
• 热水供应方式：集中热水供应
• 项目所在地：贵州

附件详情

• 资料目录
• 给排水设计说明
• 设备及主要材料表

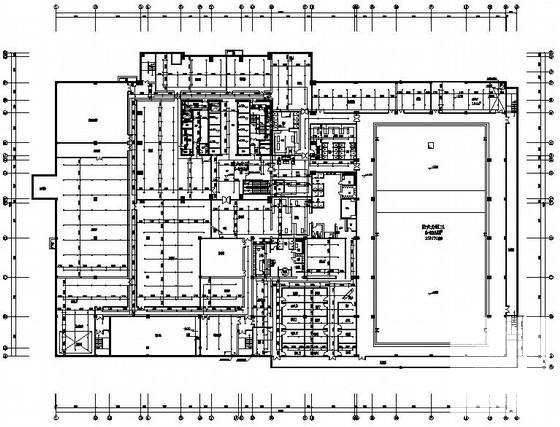

• 地下层给排水，消防平面图

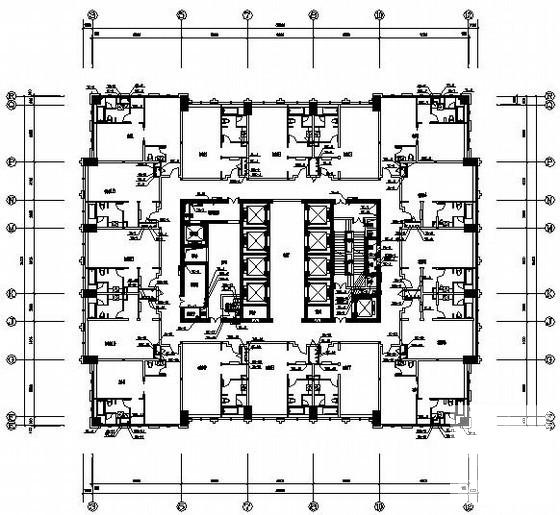

• 一层~三十九层给排水，消防平面图
• 屋面层给排水，消防平面图
• 机房层给排水，消防平面图
• 机房屋面排水平面图
• 地下层~三十九层喷淋平面图
• 屋面层喷淋平面图
• 生活给水系统原理图
• 热水系统原理图
• 消火栓给水系统原理图
• 湿式自动喷淋系统原理图
• 雨水系统原理图
• 污水系统原理图
• 裙楼生活给水系统图轴测图
• 裙楼热水系统图轴测图
• 地下室生活水泵房大样图
• 地下室消防水池，泵房大样图
• 十五层生活水泵房大样图
• 二十九层生活水泵房大样图
• 二十九层消防水泵房大样图
• 屋顶稳压泵房大样图
• 卫生间给排水大样
• 游泳池管道布置图

附件详情

本稿件为[贵州]150米五星级酒店给排水施工图，工程为五星级酒店，总建筑面积约8万平方米，建筑高度150米。设计范围：室外和室内给水排水及 消防系统 。
，共61张图纸。

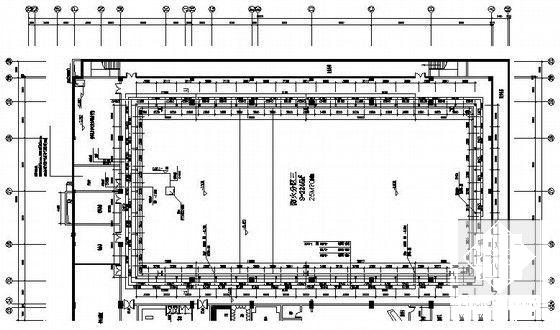

五～八层给排水，消防平面图

地下室水泵房管道布置平面图

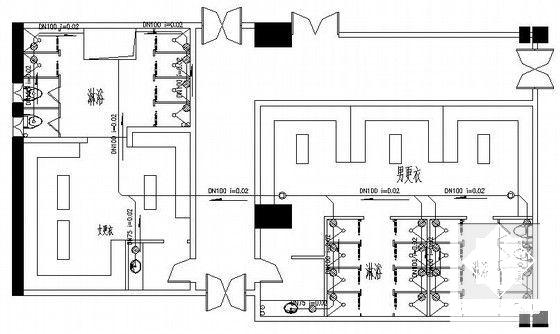

地下室卫生间一排水平面图

游泳池管道布置平面图

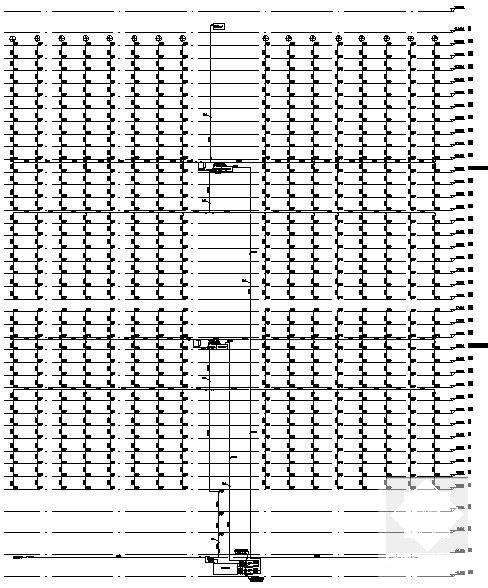

给水系统原理图

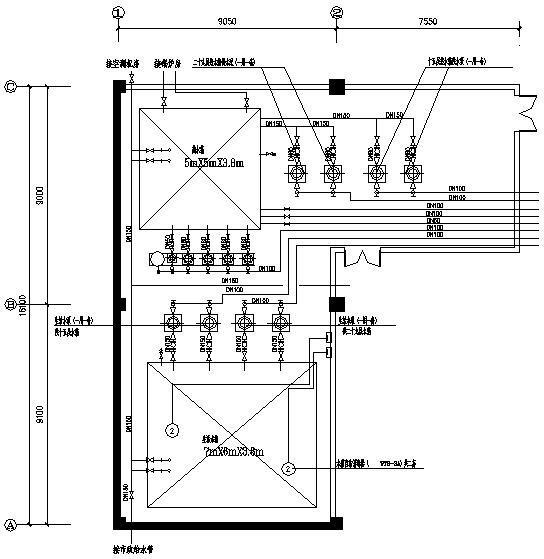

消防水池，水泵房平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 19:55:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
