某汽车公司研发设施给排水图纸 包括气体动力图 汽车技术研发设施（上海）建设工程给水排水设计。建筑耐火等级为Ⅱ级，总高12.60m，无中央空调。市政自来水提供一个进口，供水压力＞0.15MPa，设300m 消防水池储存室内外消防用水，设一台电动消防泵和一台柴油消防泵供室内消防用水。消防水池设两个取水口供消防车取水，吸水长度不超过6米。 给水系统 本建筑生活给水由市政自来水直接供给。 消防系统 1.3.1 室外消防系统 水量为25l/s。 1.3.2 室内消防系统 室内消火栓系统 水量为15l/s，为临时高压系统。 1.3.3 灭火器设置 采用磷酸铵盐干粉灭火器。 1.4 污水系统 生活污水和废水系统，经化粪池、隔油池处理后排入市政污水管。 1.5 雨水系统 内排水、外排水系统。
一层空压管道布置平面图.dwg

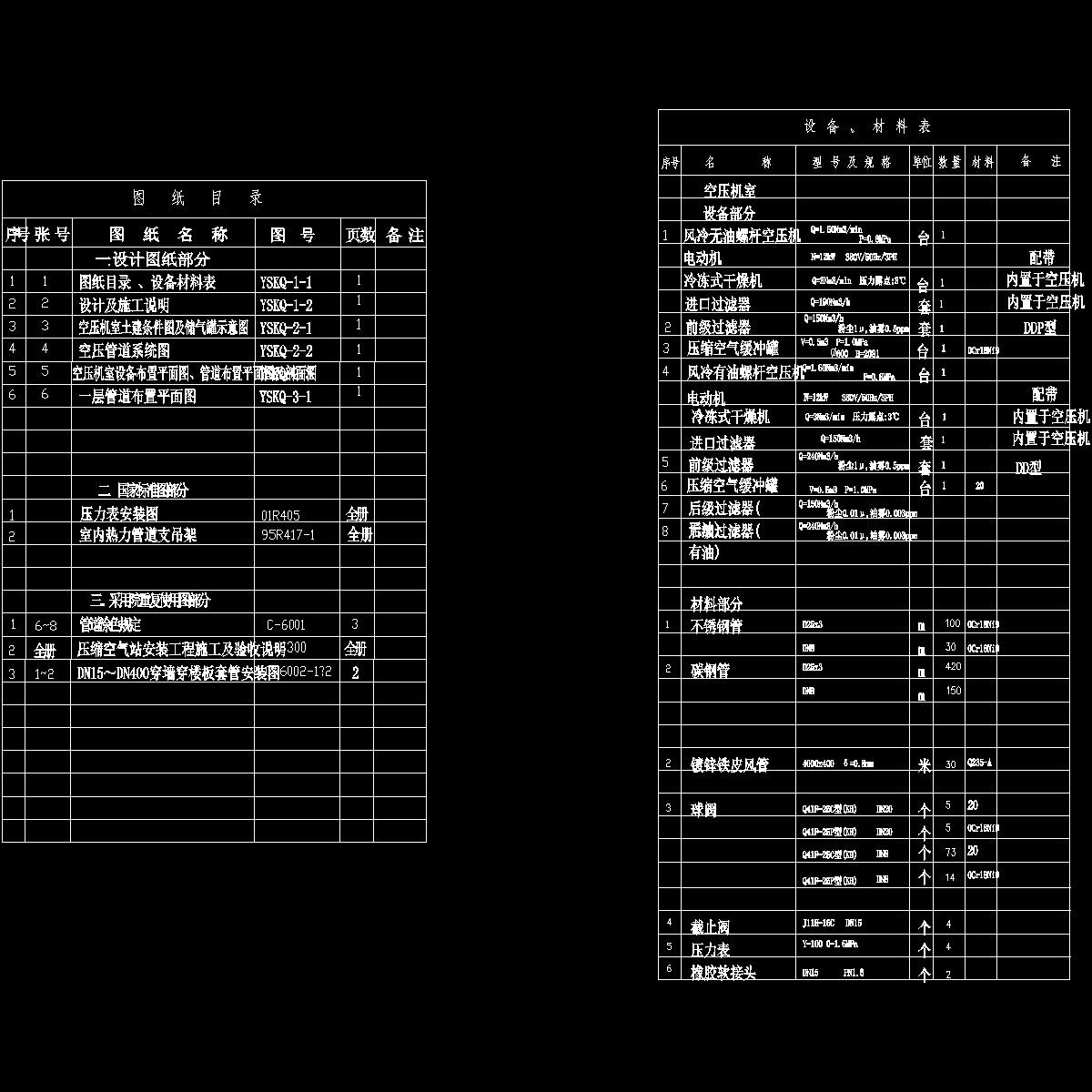

图纸目录及设备材料表.dwg
土建条件及储气罐示意图.dwg

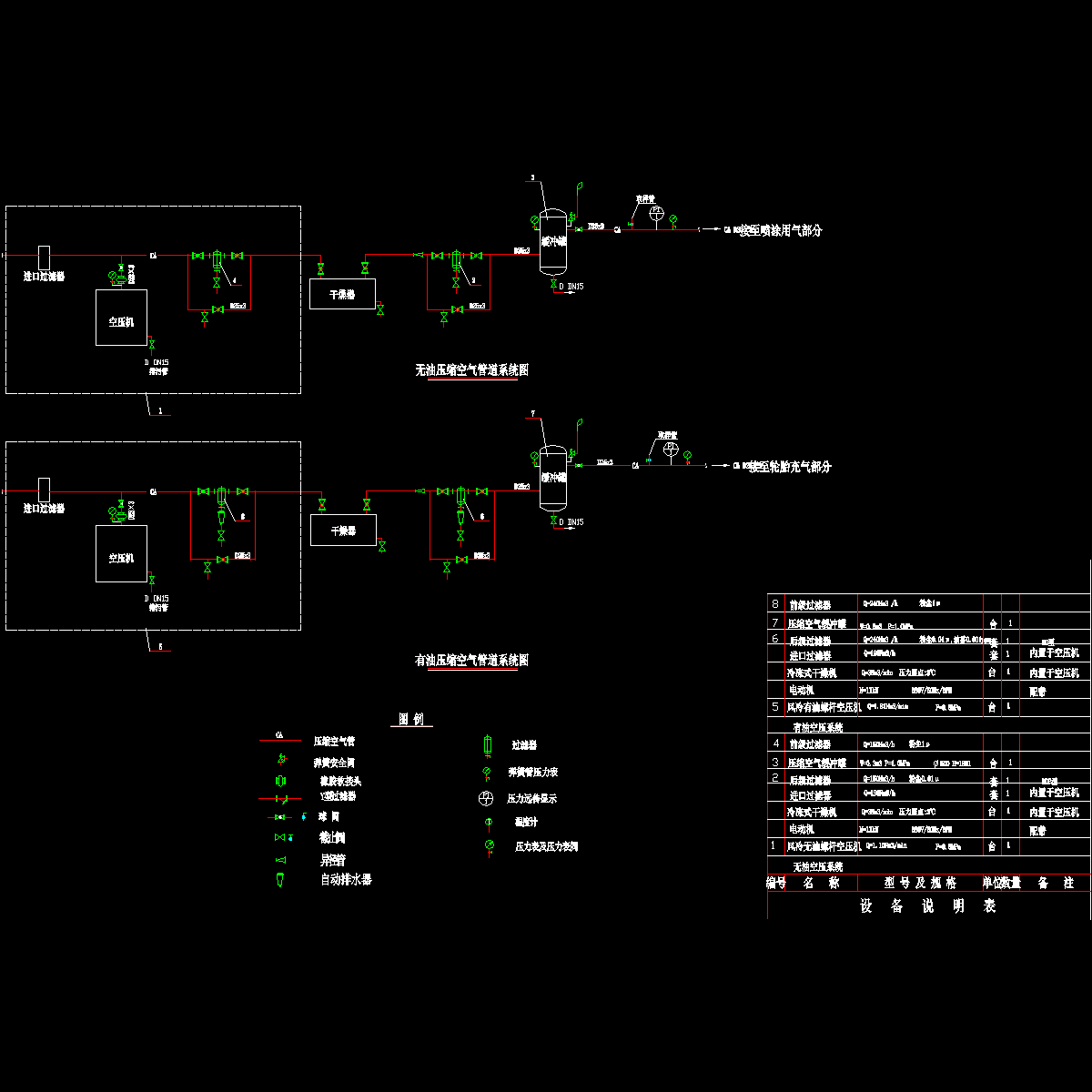

空压管道系统图.dwg

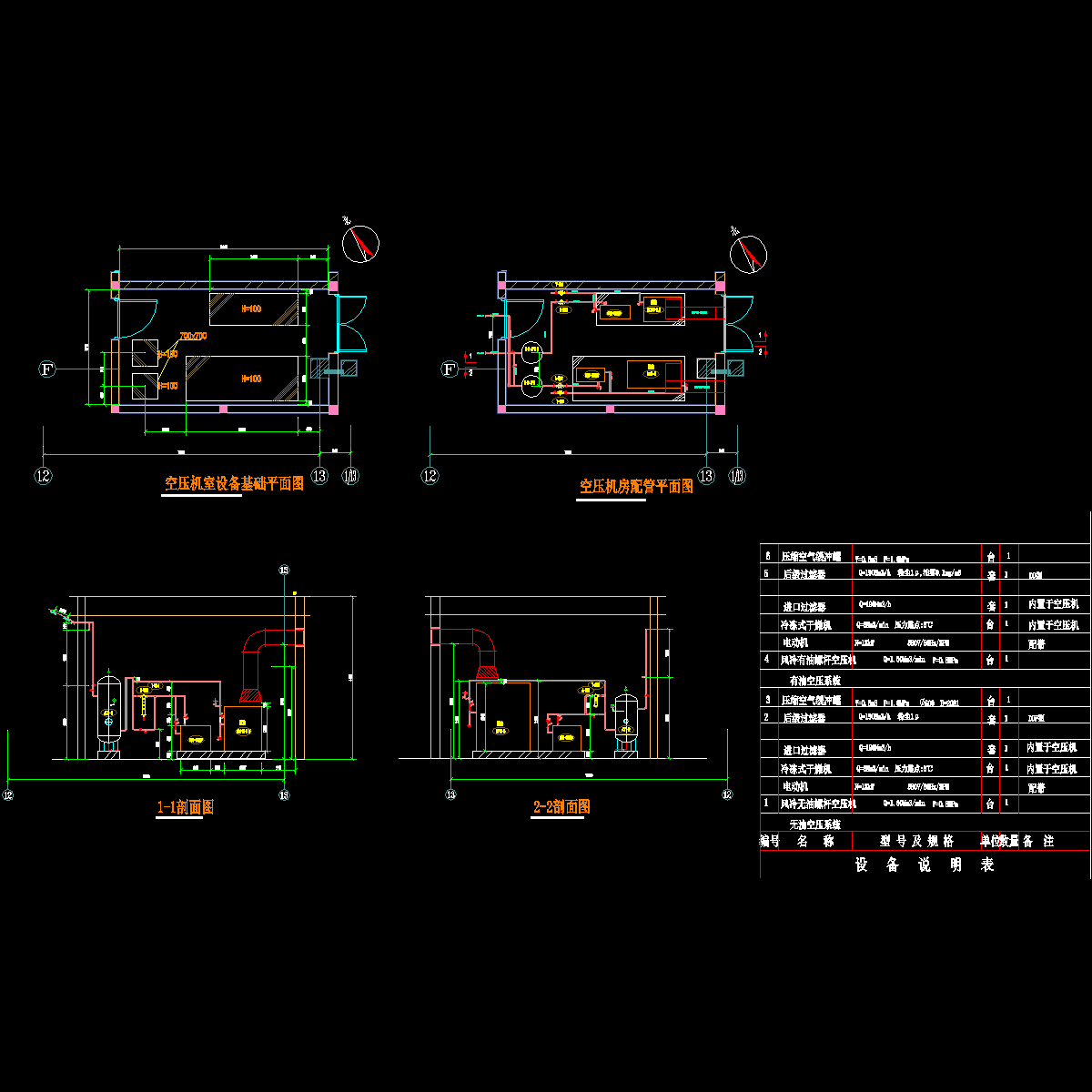

设备平面布置图.管道平面布置及剖面图.dwg

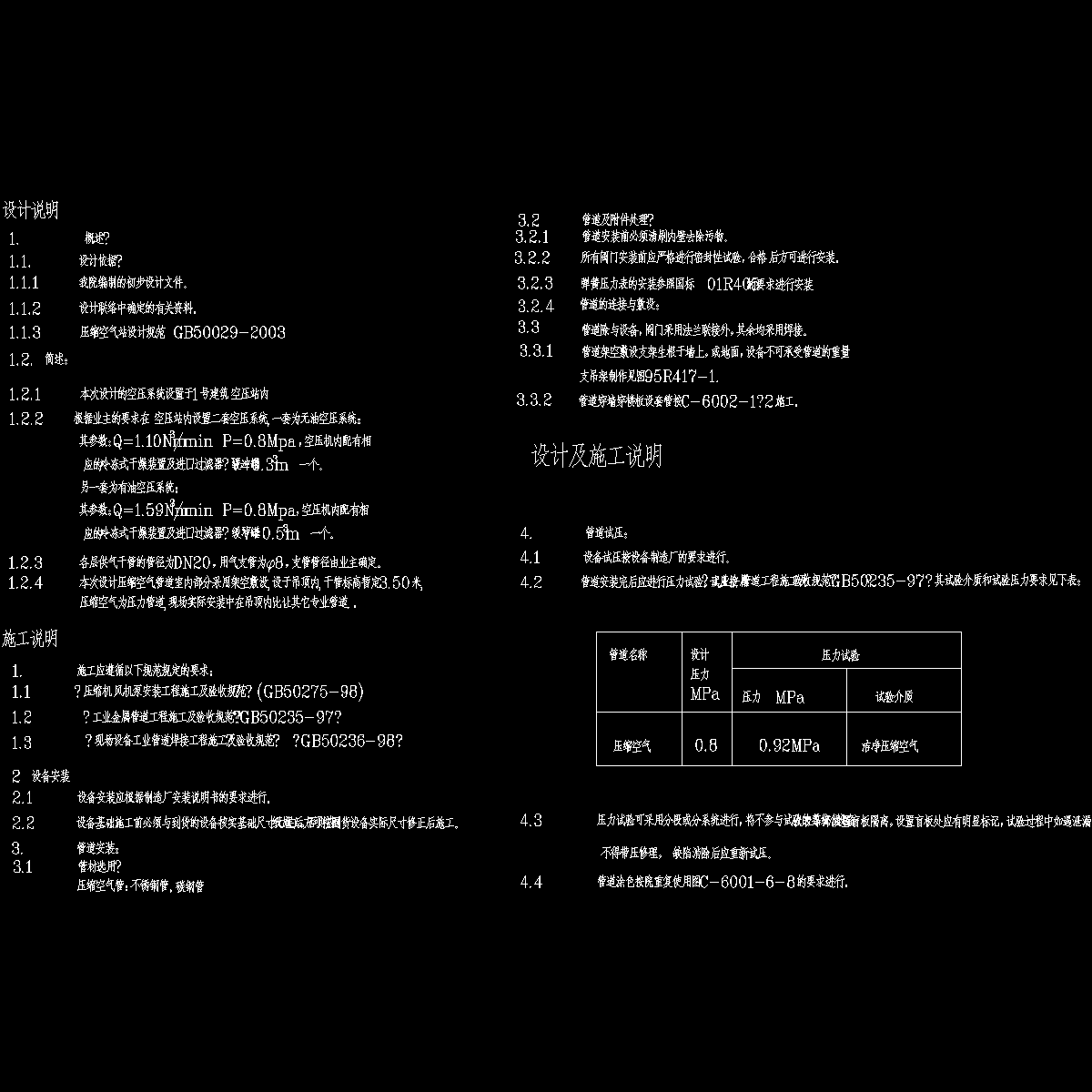

设计及施工说明.dwg
1号建筑一层给水排水平面图.dwg
1号建筑二层给水排水平面图.dwg
1号建筑卫生间给排水平面放大图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
