一份24层综合商务办公大厦电气CAD施工图纸（甲级设计院商场及办公式公寓）

fengzhong · 发表于 2020-2-18 11:38:49

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅,办公,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：36600平方米
建筑地上层数：24层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：58张
地下室用途：商业,车库,其它
负荷等级：一级,二级,三级
防雷等级：第二类
火灾保护分级：一级
有线广播：服务性,火灾应急
接地方式：TN-S
项目所在地：上海
强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
弱电设计：火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计说明
2、地下二层变配电间高压系统图
3、地下二层变配电间照明和系统图
4、低压配电系统图（主楼）
5、裙房干线系统图
6、主楼干线系统图
7、照明配电系统图
8、动力配电系统图
9、有线电视管线系统图
10、电话,网络系统图,安保监控管线系统图
11、火灾报警系统图
12、顶层电梯机房动力配电平面图
13、设备转换层动力配电平面图
14、弱电平面图
15、插座平面图
16、照明平面图
17、火灾报警平面图
18、动力配电平面图
19、基础接地平面图
20、屋顶防雷平面图

附件详情

该附件是[上海]综合商务办公住宅大厦全套电气施工图纸，总共58张。
该项目为综合性商务大厦，包括商场及公寓式办公（地下二层为停车库，半地下层到地上四层为商场，五层到二十四层为公寓式办公）建筑设计面积：约36600平米，高度：83.480M。其中：地下建筑设计面积：6755.58平方米、地上建筑面：29036.31平方米，商场建筑设计面积：11897.03平方米，,办公建筑设计面积：17011.78平方米.
设计内容包含：高低压配电设计、照明系统、火灾自动报警系统、有线电视系统、网络电话系统、安保监控系统、防雷接地及安全措施、电气节能等。

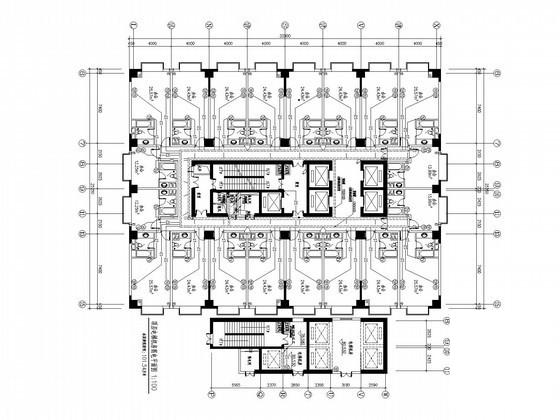

五层火灾报警平面图

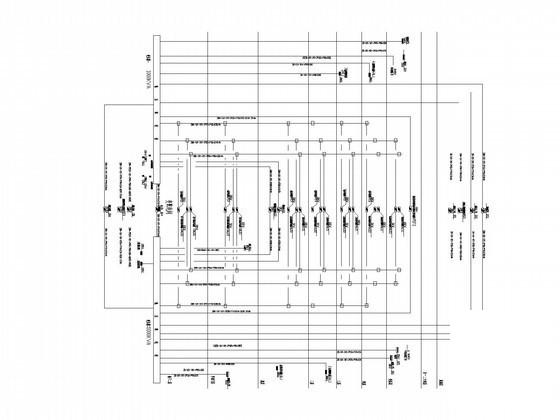

裙房干线系统图

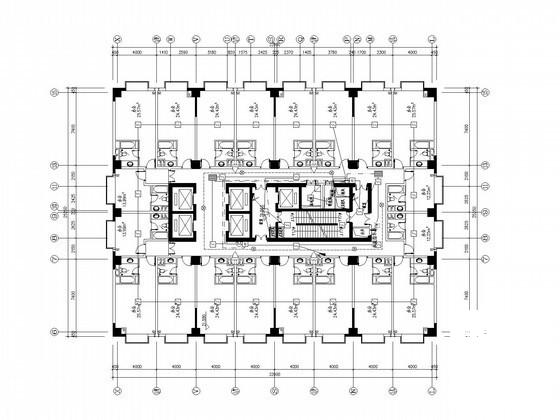

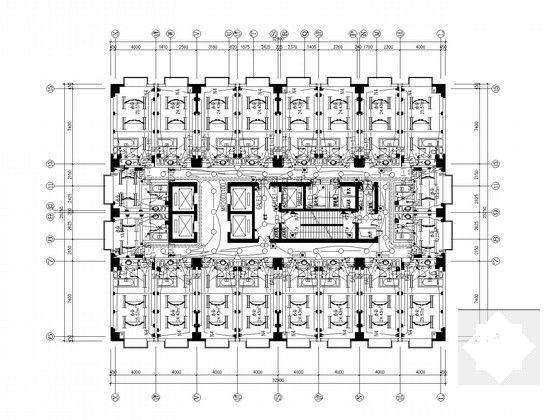

五~二十四照明层平面图

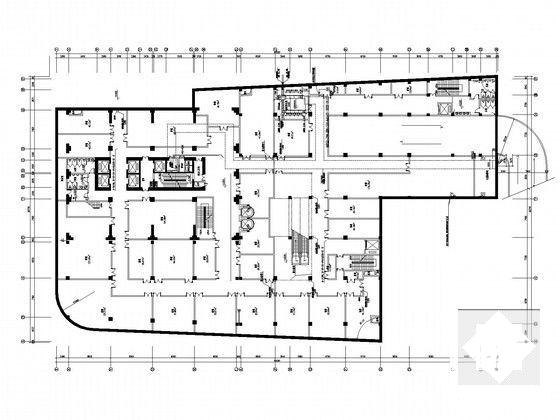

地下一层动力配电平面图

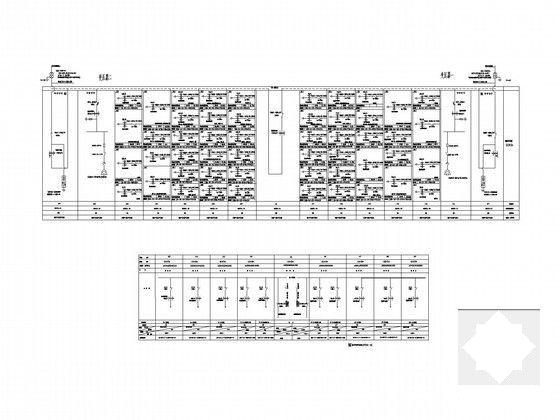

地下二层变配电间低压配电系统图

屋顶防雷平面图
