6层住宅楼电气设计CAD图纸(抗震墙结构)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5010.69平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：吉林
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目总建筑面积5010.69平方米，耐火等级为二级，层数为6层，建筑高度为18米，结构类型为底部框架-抗震墙结构。
设计范围: 照明系统 ；弱电系统；接地系统；电视系统等。

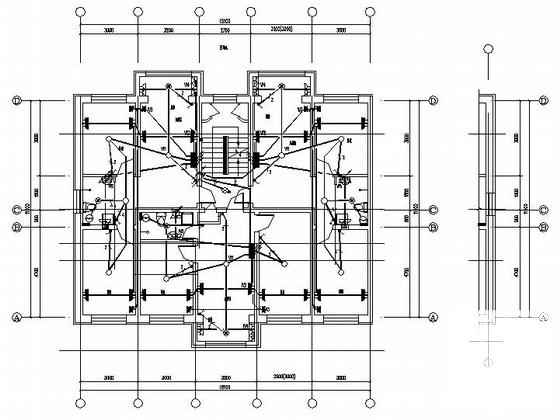

第 1 张图

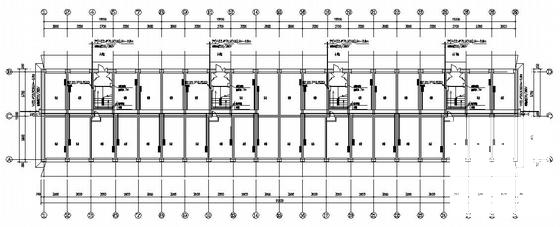

第 2 张图

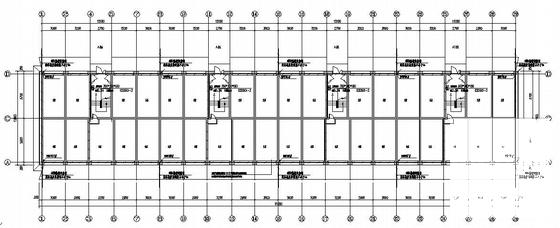

第 3 张图

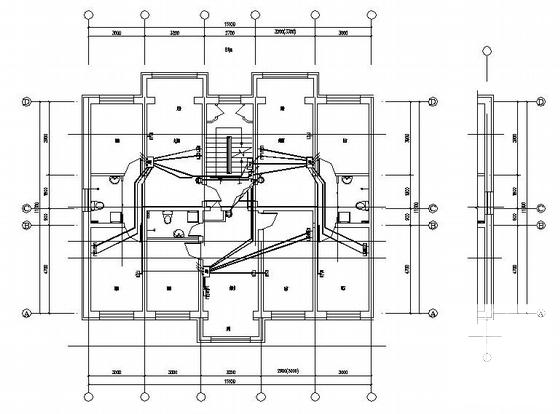

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
