一份6层底框抗震墙住宅楼结构CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.60kN/平方米
• 参考图纸：13张

附件详情

结构设计总说明、基础结构平面布置图、基础详图、框架柱平法施工图、抗震墙平面布置图、梁平法施工图(水平方向）、梁平法施工图(垂直方向）、板配筋图、圈梁.过梁及构造柱布置图、木屋架 平面布置图 、LT配筋图共13张图纸。

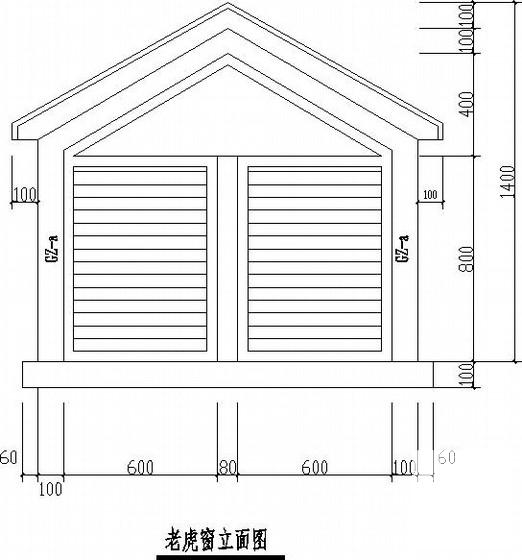

第 1 张图

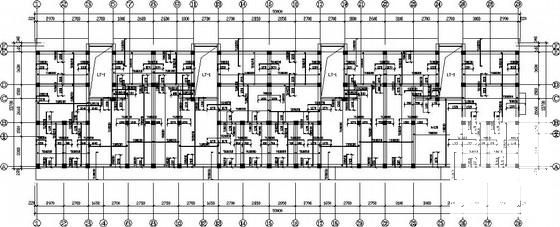

第 2 张图

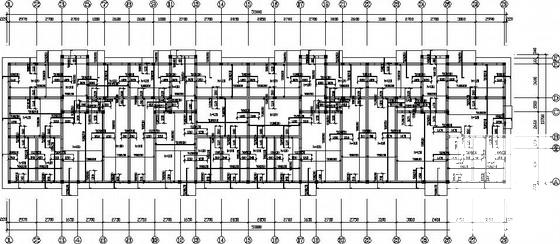

第 3 张图

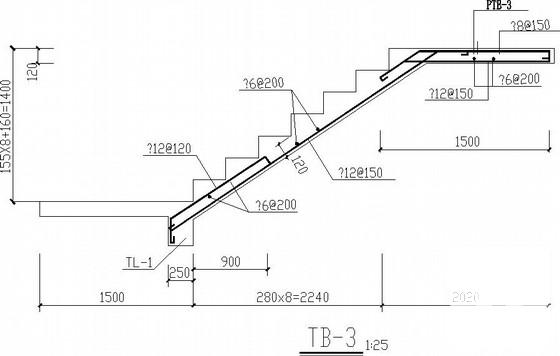

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
