[CAD]6层砖混底框抗震墙综合楼结构图纸（建筑图纸）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构, 钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：32张
• 设计年代：近代

附件详情

该项目是山东某综合楼项目，地上6层，D-H轴结构体系为底部框架-抗震墙结构，A-C轴结构体系砖混结构，抗震设防烈度为6度，基础设计等级为丙级。

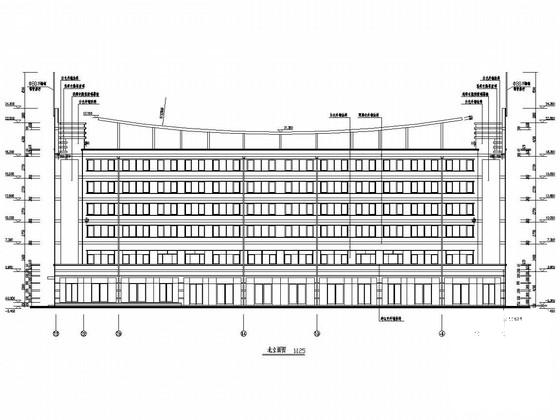

包括：结构设计总说明，基础图，抗震墙结构平面布置图，楼面纵向梁布置图，柱 平面布置图 ，楼面结构布置图，基础详图，楼梯图，建筑设计说明，建筑平面、立面、剖面图等共计32张图。

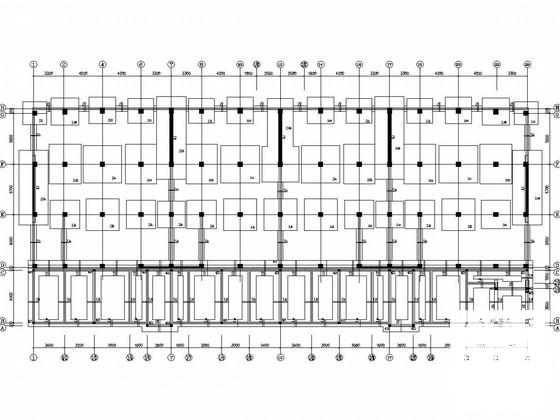

基础平面布置图

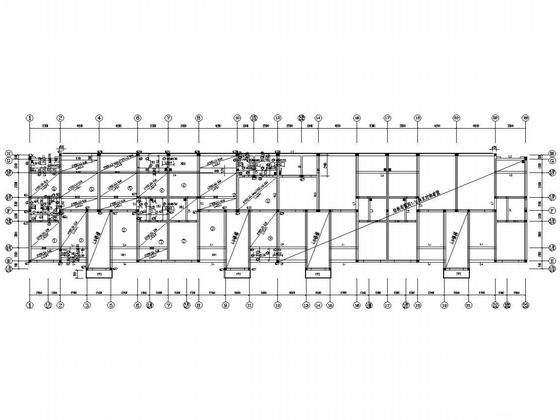

三层楼面横向梁，二层抗震墙结构平面布置图

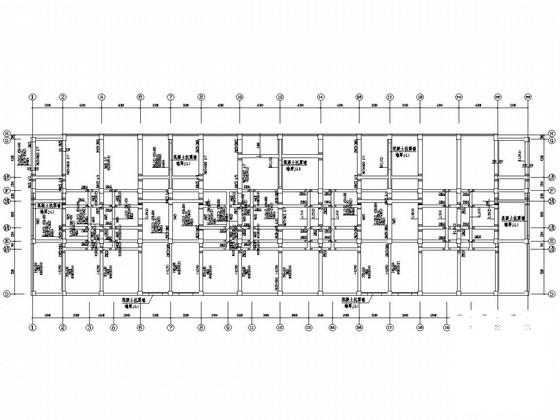

柱平面布置图

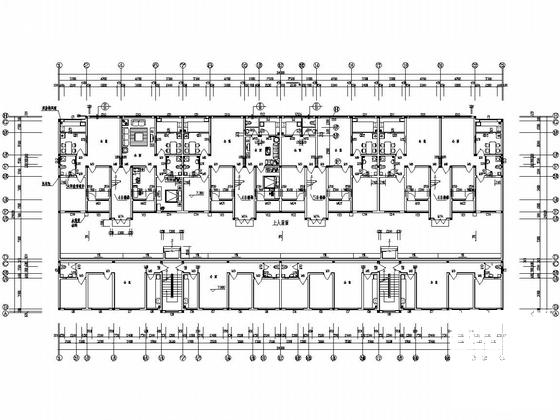

平面图

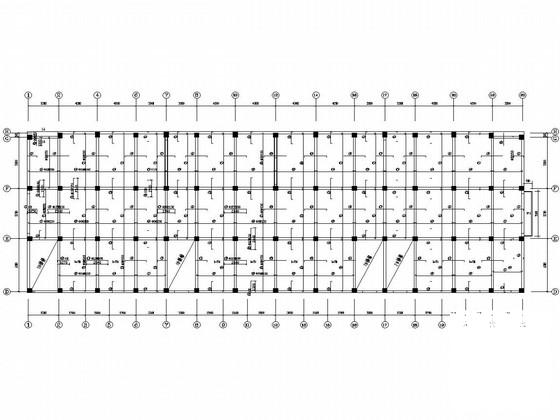

D-H轴二层楼面板平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
