5层底框抗震墙结构中心卫生院业务用房结构施工CAD图纸
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：底框
- 基础形式 ：条形基础, 独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：抗震不设防
- 风压：0.30kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目是中心卫生院业务用房项目，结构类型底部框架-抗震墙结构，按非抗震设计。
该资料包含：结构设计统一说明，基础
平面布置图
，柱布置及配筋图，梁配筋图，板配筋图，楼梯大样，共计14张图。
分享投稿时间：近几年。

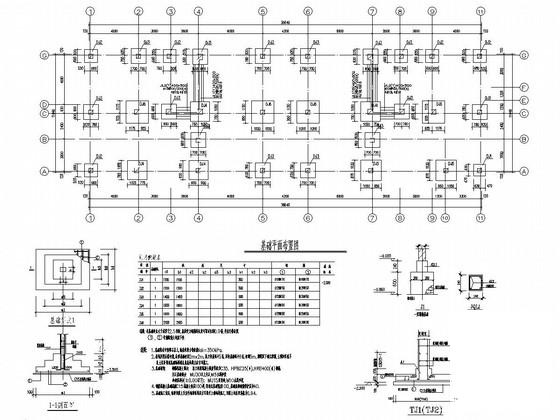

基础平面布置图

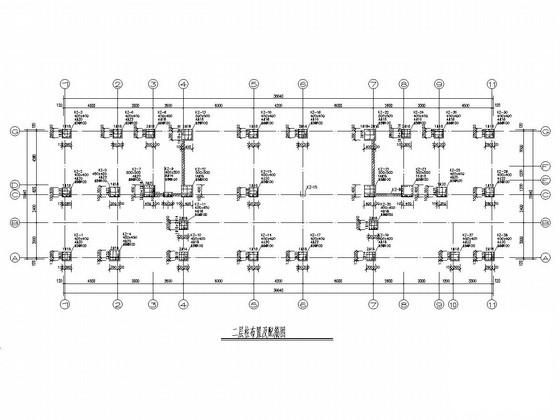

二层柱布置及配筋图

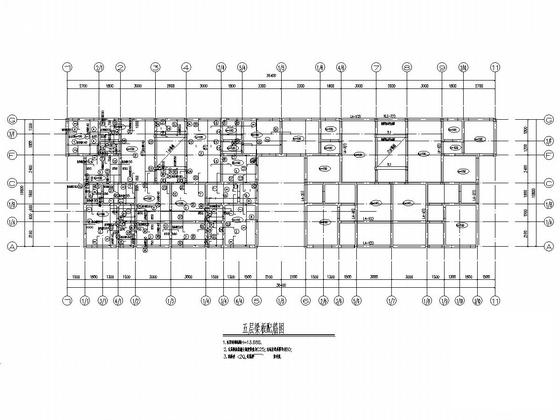

五层梁板配筋图
楼梯图
三层梁纵向配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
底框抗震墙结构 - 1 -
底框抗震墙结构 - 2 -
底框抗震墙结构 - 3 -
底框抗震墙结构 - 4 -
底框抗震墙结构 - 5 -
底框抗震墙结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
