一份33层知名住宅楼地产项目强弱电系统CAD施工图纸102张（地下室工程）

yyuu8899 · 发表于 2020-2-18 09:10:23

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：63459.56平方米
建筑地上层数：33层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：102张
地下室用途：人防,车库,设备用房
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
有线广播：火灾应急
接地方式：TN-C-S
项目所在地：山东
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,停车场管理系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

1、电气设计说明
2、低压配电系统图
3、配电箱系统图
4、火灾自动报警设计说明
5、火灾自动报警及消防联动控制系统图
6、停车场系统图
7、网络布线系统图
8、保安电视监控系统图
9、有线电视系统图
10、动力平面图
11、照明平面图
12、弱电平面图
13、防雷接地平面图

附件详情

该附件是[山东]知名住宅地产项目强弱电系统全套施工图纸，总共102张。
该项目包括A段33层板式一类高层住宅、B段9层板式住宅、C段地下机械停车库和D段阳光会所。总占地11674.80平方米；总建筑规模约63459.56平方米。A段33层板式一类高层住宅，设计使用年限50年，建筑抗震设防烈度6度。地下两层，层高3.1米，地下一、二层主要为自行车库，地下二层为六级人防；地上33层，每层层高3.0米，均为住宅；屋顶设有电梯机房、水箱间；建筑主体高度108米，建筑面积44588.88平米。结构型式为全现浇钢筋混凝土框架结构，采用筏板基础形式。
B段9层板式住宅，设计使用年限50年，建筑抗震设防烈度6度。地下两层，层高3.3米，地下一层主要为自行车库，地下二层为六级人防；地上9层，每层层高2.9米，均为住宅；屋顶设有电梯机房；建筑主体高度30.92米，建筑面积12619.02平米。结构型式为全现浇钢筋混凝土结构，采用筏板基础形式。
C段地下机械车库，设计使用年限50年，建筑抗震设防烈度6度。车库地下2层、局部地上1层，疏散楼梯间出地面高度5.80米，建筑面积5768.05 m2。结构型式为全现浇钢筋混凝土。
D段阳光会所，地上1层（局部2层），建筑高度为12.80米，建筑面积670平方米。功能包括游泳池、桑那和配套的服务用房。设计使用年限50年，建筑抗震设防烈度6度。结构型式为全现浇钢筋混凝土框架结构。
电气设计包含0.4kV低压配电系统；照明系统；建筑防雷、接地及安全措施、火灾自动报警及消防联动控制系统；网络布线系统；电话系统；有线电视系统；多功能访客对讲系统等。

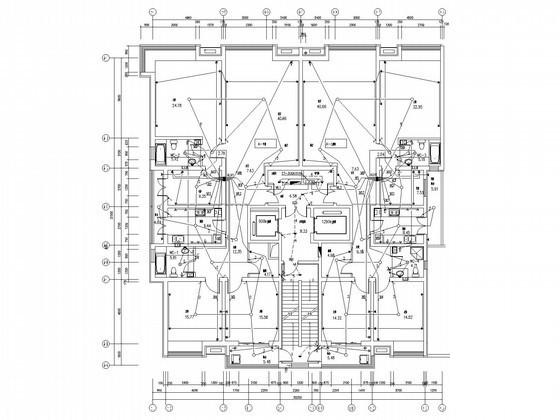

A段A单元二至三十三层配电平面图

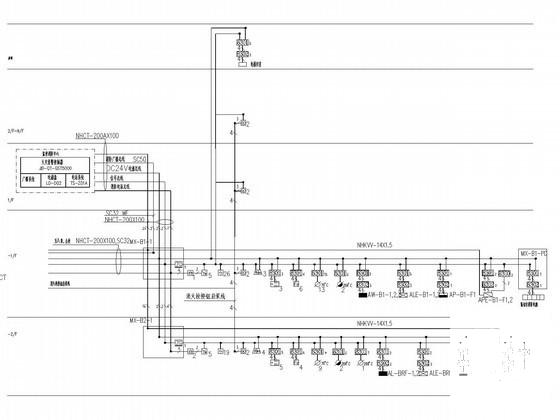

B段火灾自动报警及消防联动控制系统图

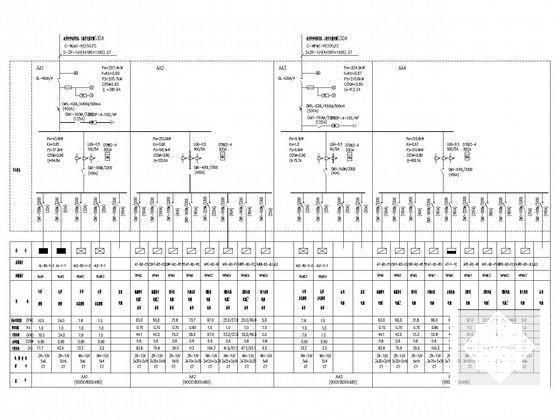

低压配电系统图

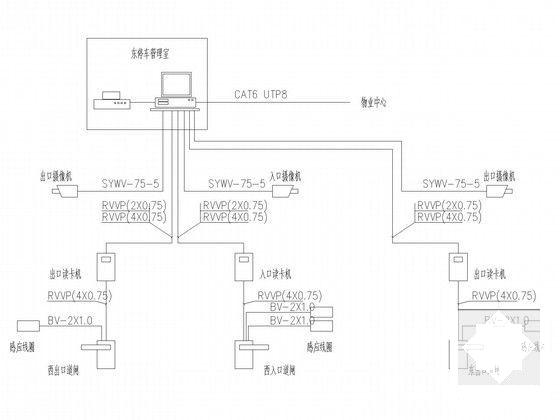

停车场系统图

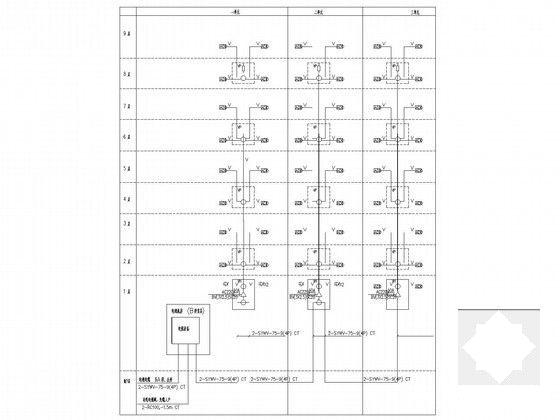

有线电视系统图

变配电房照明平面图
