32层住宅楼强弱电系统电气CAD施工图纸(TN-S)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：32层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 图纸年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：一级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目地址：安徽
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、 系统图
• 3、配电箱系统图
• 4、火灾自动报警系统图
• 5、电视系统图
• 6、对讲系统图
• 7、电话.宽带网系统图
• 8、照明插座平面图
• 9、消防
• 10、防雷接地平面图

附件详情

该附件是[安徽]三十二层住宅楼强弱电系统全套电气施工图纸，总共26张。该资料采用三相四线制电源进线,三相五线制供电,局部进线处做重复接地,接地电阻不大于1Ω,所有带电设备外壳、电缆外皮及电缆（电线）的穿管均应可靠接地,其连接处应焊接牢靠,并进行总等电位联结。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计、火灾自动报警系统设计、电话、网络系统、可视对讲系统设计等。

弱电、消防平面图

配电箱系统图

五层照明平面图

第 1 张图

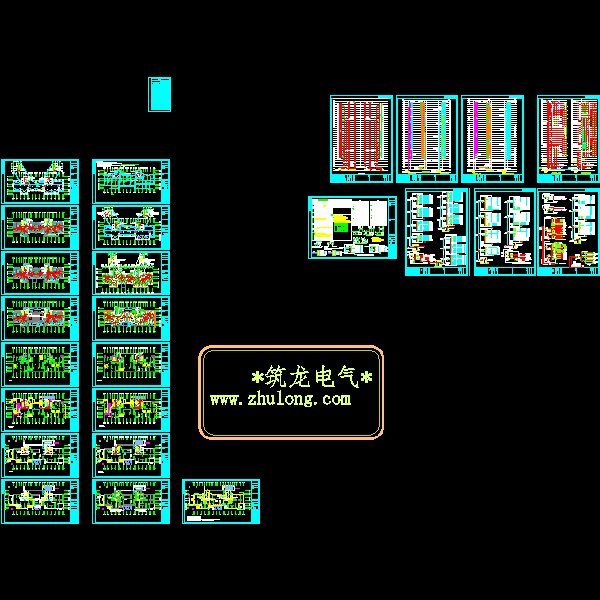

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
