上4层钢筋混凝土结构派出所装饰电气CAD施工图纸（三级负荷）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 负荷等级：三级
• 项目所在地：江苏
• 强电 设计： 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为某派出所室内电气装修工程，包括办公楼、辅助用房、办证厅。
设计范围包括：电力配电系统、 照明系统 、插座及疏散照明、局部等电位、通信管道系统、有线电视系统。

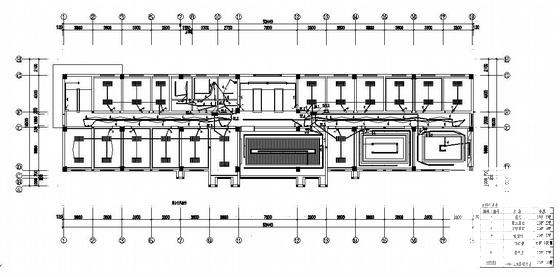

第 1 张图

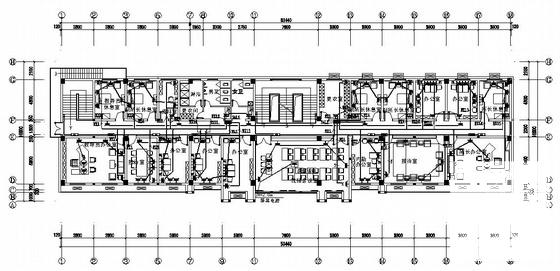

第 2 张图

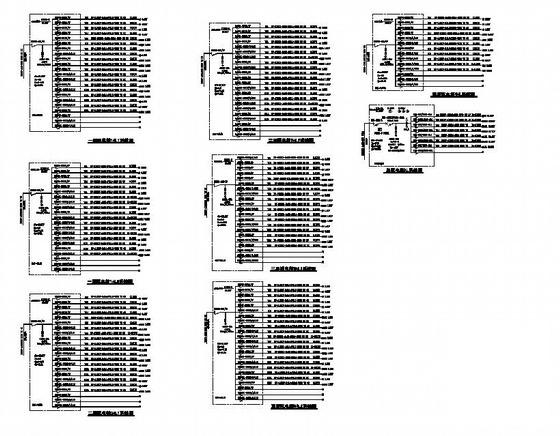

第 3 张图

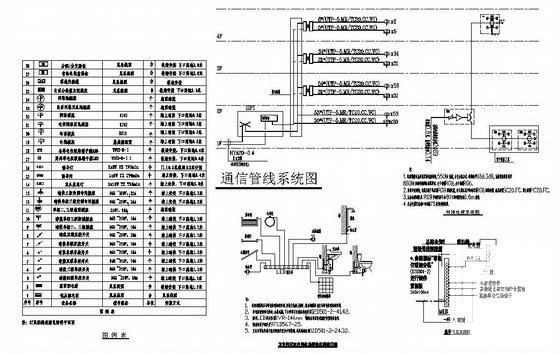

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
