一份3层三类民用建筑给排水CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：10742.05平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：36张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 项目所在地：湖南

附件详情

• 给排水设计说明
• 给排水平面图
• 雨水平面图
• 卫生间大样图
• 给排水系统图

附件详情

本建筑总建筑面积10742.05平方米，建筑高度9.8米，为三类民用住宅。设计范围为生活给排水系统。
，共36张。

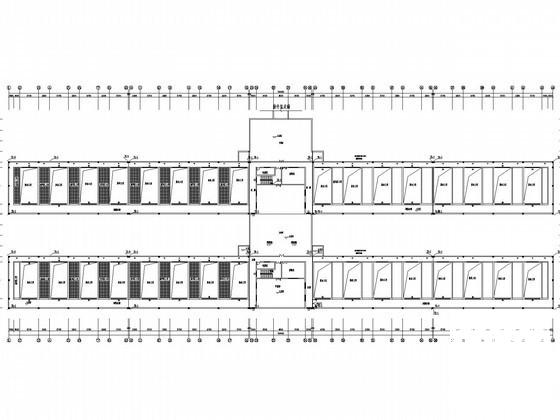

给排水平面图

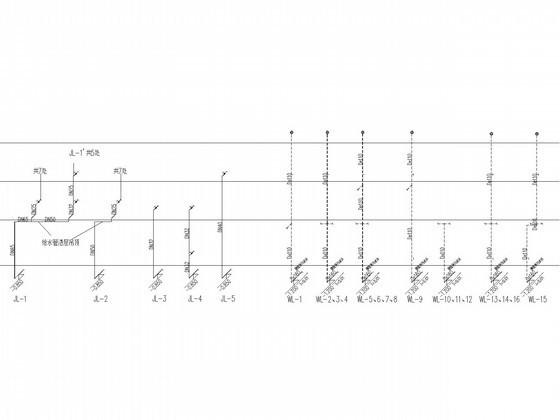

给排水系统图

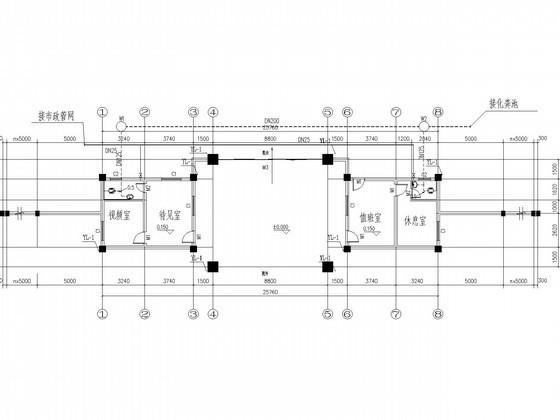

门卫平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
