一份二类高层地上11层居住建筑电气CAD施工图纸（第三类防雷）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5477.46平方米
• 建筑地上层数：11层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：14张
• 地下室用途：人防
• 节点大样：人防
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：供配电系统,建筑物防雷,接地安全,其它
• 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,其它

附件详情

• 电气设计说明
• 总等电位联结系统示意图
• 电气火灾监控系统图
• 配电系统图
• 地下一层强弱电干线平面图
• 地下二层强弱电干线平面图
• 地下一层照明及插座平面图
• 地下二层照明及插座平面图
• 地下一层公共照明平面图
• 地下二层公共照明平面图
• 地下一层弱电及消防平面图
• 地下二层弱电及消防平面图
• 一层照明及插座平面图
• 一层弱电及消防平面图
• 标准层弱电及消防平面图
• 标准层照明及插座平面图
• 十一层弱电及消防平面图
• 十一层照明及插座平面图
• 闷顶层消防平面图
• 闷顶层照明及配电平面图
• 屋顶防雷平面图
• 基础接地平面图

附件详情

该项目总建筑设计面积：5477.46平方米，其中地上住宅楼总建筑面积4643.44平方米，地下部分建筑面积834.02平方米，建筑基底面积：422.06平方米。
项目设计规模等级：中型居住建筑；设计使用年限：50年。
建筑层数：地上：十一+闷顶层；地下：二层。建筑高度：32.500 M。
建筑分类：二类高层居住建筑；建筑耐火等级：地上建筑二级，地下室一级。
屋面防水等级：Ⅱ级。
该项目设计包括以下电气系统:1）220/380V配电系统；2）建筑物防雷、接地系统及安全措施；3）有线电视系统；4）电话系统；5）网络布线系统；6）消防电气系统。
图纸共14张。

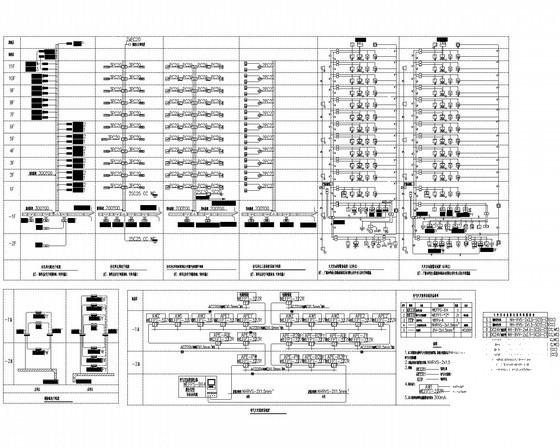

电气火灾监控系统图

防雷接地平面图

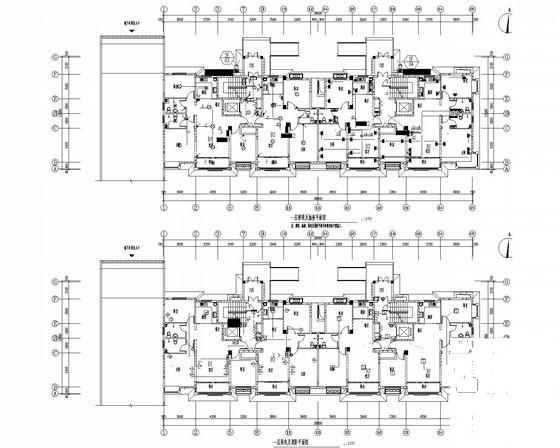

一层弱电及消防平面图

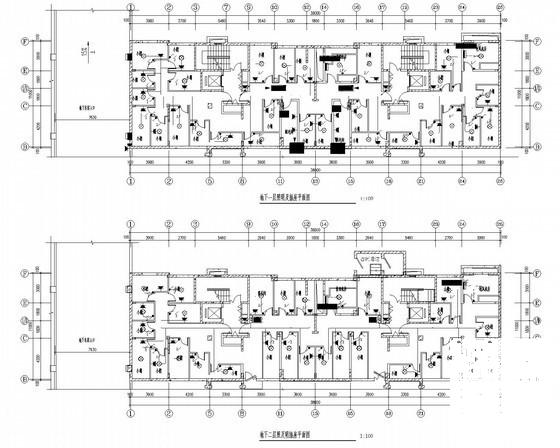

第 1 张图
