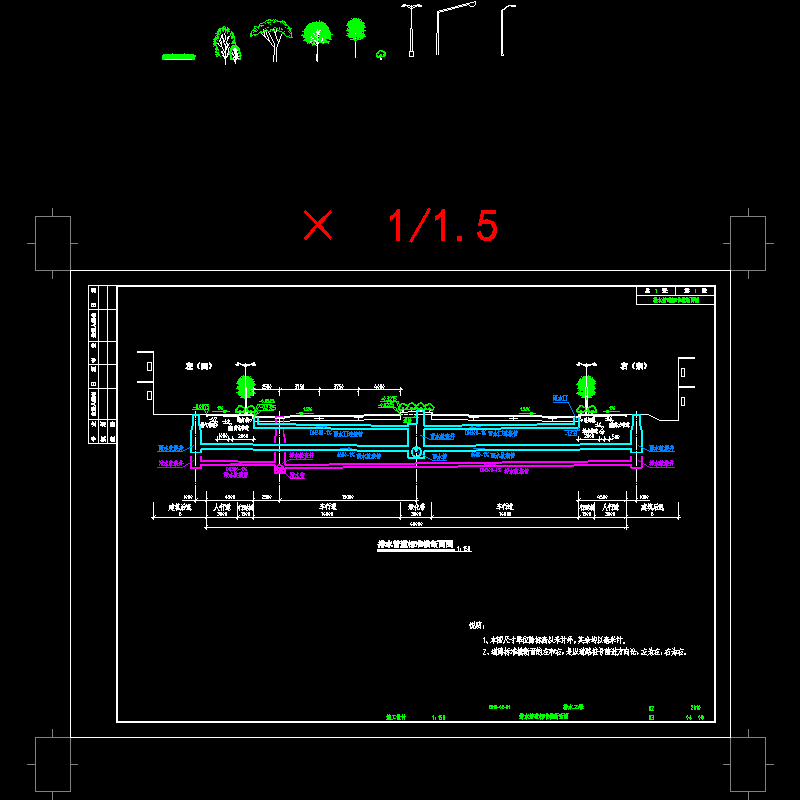

二、排水现状及设计范围 　　1、排水现状 　　 　　①现状区域内雨水：主要采用雨污合流排水沟进行排放，永定河为主要的受纳水体。 　　②现状区域内污水：除了是村民的生活污水外，局部还有养猪场的生产污水，现有污水均通过合流沟排入溪流，水系受到一定的污染。 　　2、设计范围 　　为龙岩经济开发区高新园区南环路一期工程下所有雨、污水管、预留横穿管及雨水口、检查井等构筑物。 　　 　　三、排水管道标准横断面设计 　　根据道路专业提供的各管线在道路横断面上的布置： 　　1、雨水主管布置在道路的中央绿化带下； 　　2、污水主管布置在道路的左侧车行道下，标准路段管道中线距道路中线为13m，交叉口、公交停靠站等路段按道路板块分配情况作调整。 　　 　　四、雨污水平纵设计 　　1、 雨水本着适当收集，就近排放的原则:

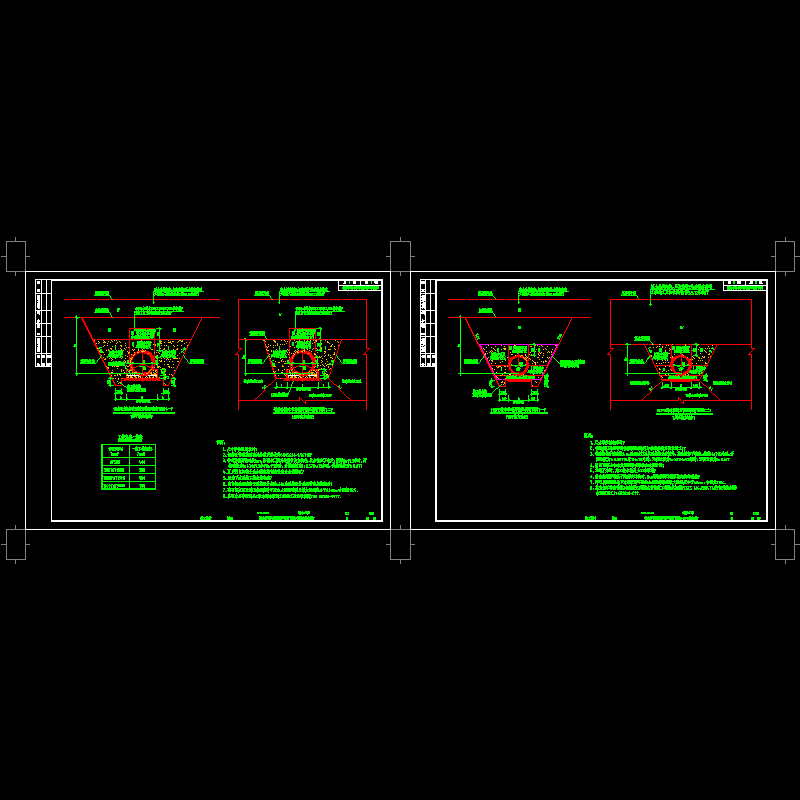

01标准断面nhl-sg.dwg

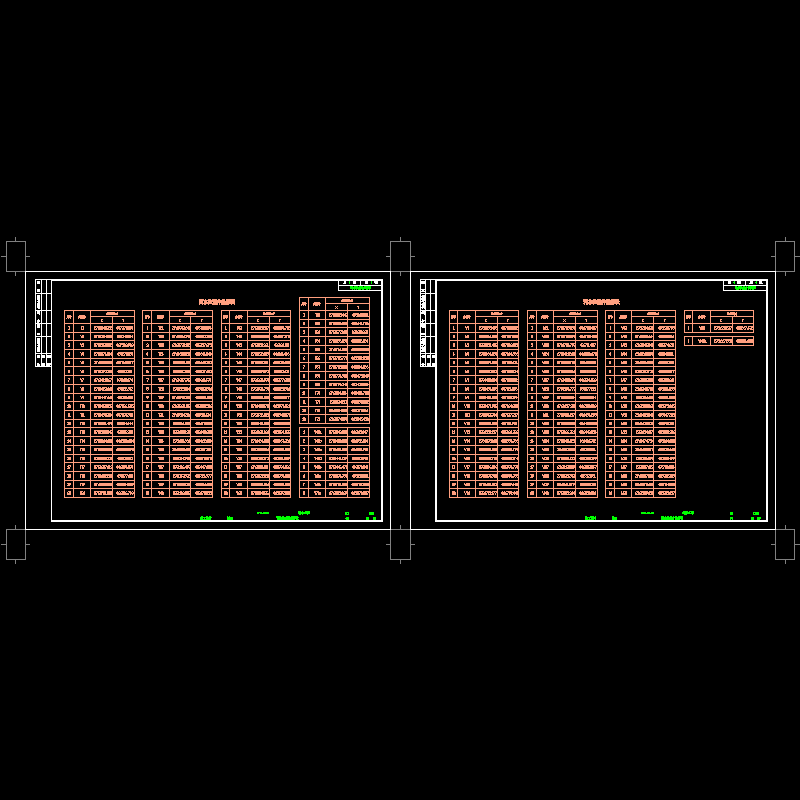

03检查井坐标nhl-sg.dwg

04排基础nhl-sg.dwg

05检查井安全网、井筒加固nhl-sg.dwg

dx带状(旋转-145°).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
