16m等截面元弧线双铰拱桥设计cad图纸_双排钻孔灌注桩台基础

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

桥梁概况： 　　 1、设计荷载为城B。 　　 2、本桥跨径为16米，采用等截面圆弧线双铰拱，拱轴线半径R=11.95米，拱圈厚50cm，拱圈底10cm青石板装饰面，总计厚60cm，矢跨比为1/5。 　　 3、桥台基础采用双排钻孔灌注桩。 　　 4、离水层采用防水土工布涂双面沥青做法。 　　 5、为减轻自重，拱上填料采用掺5%石灰粉煤灰填筑。 　　 6、桥台单桩顶承载力P=300T。 　　共11张。

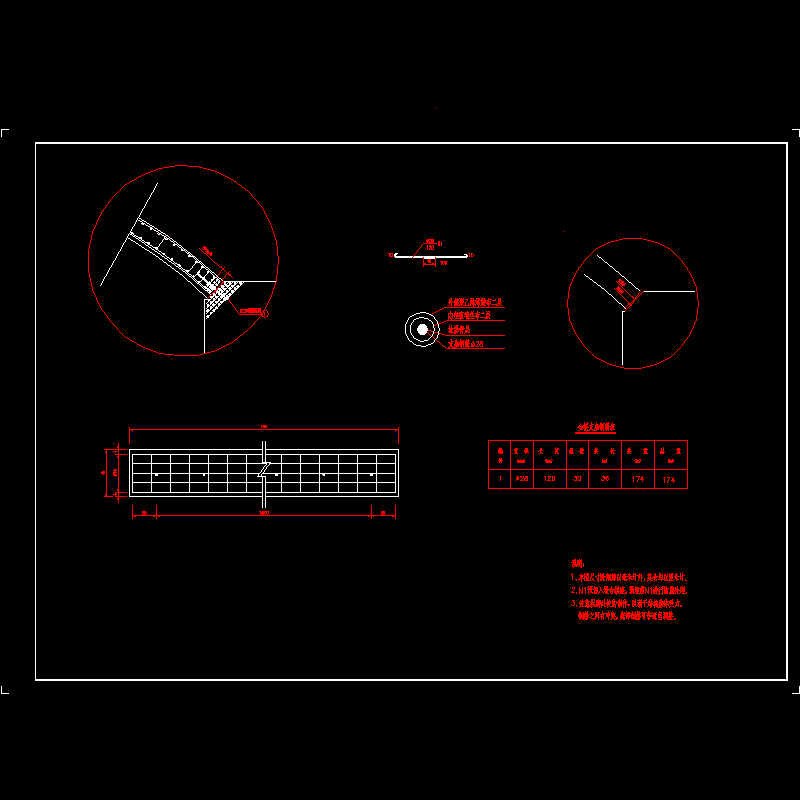

伸缩缝处防水层.dwg

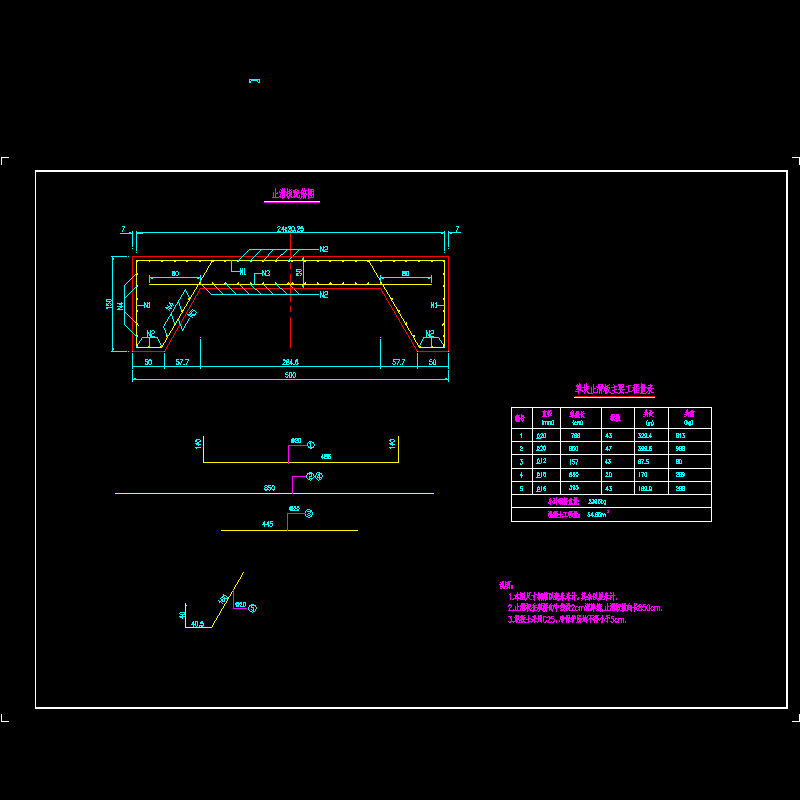

台后防滑块钢筋布置图.dwg

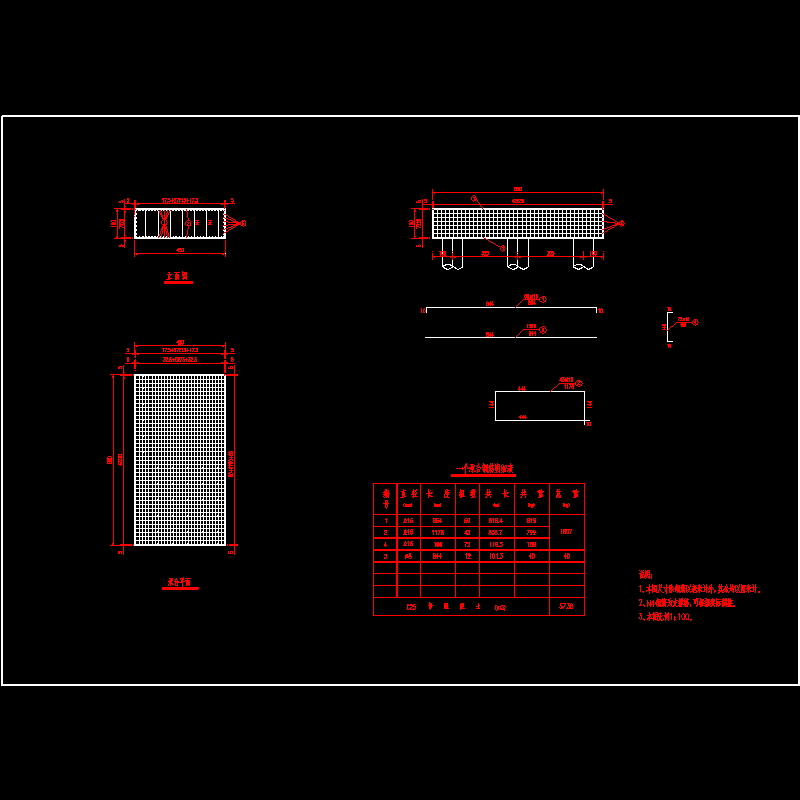

墩台钢筋构造图.dwg

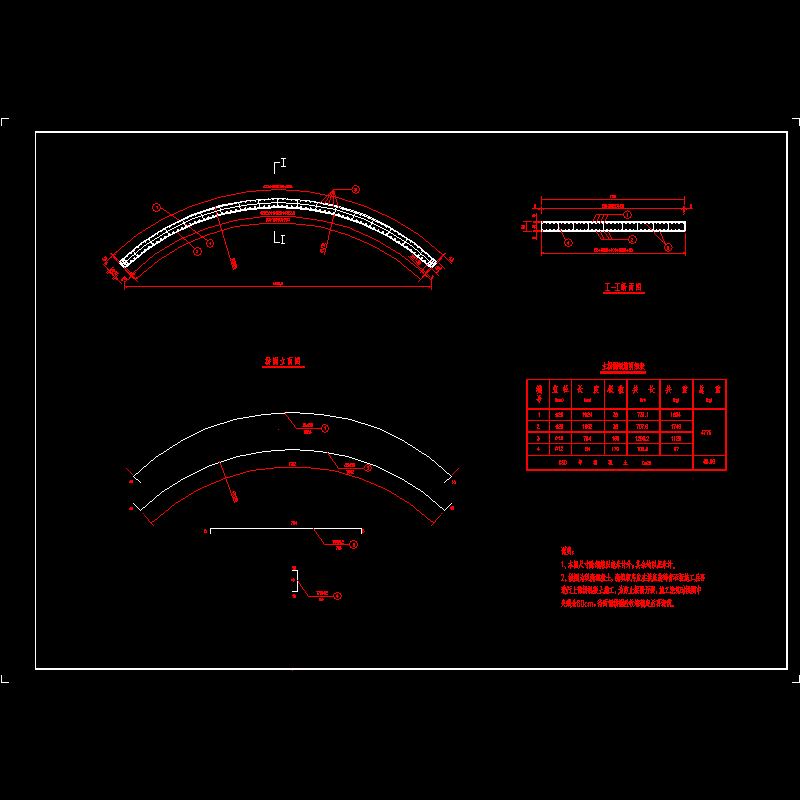

拱圈钢筋布置图.dwg

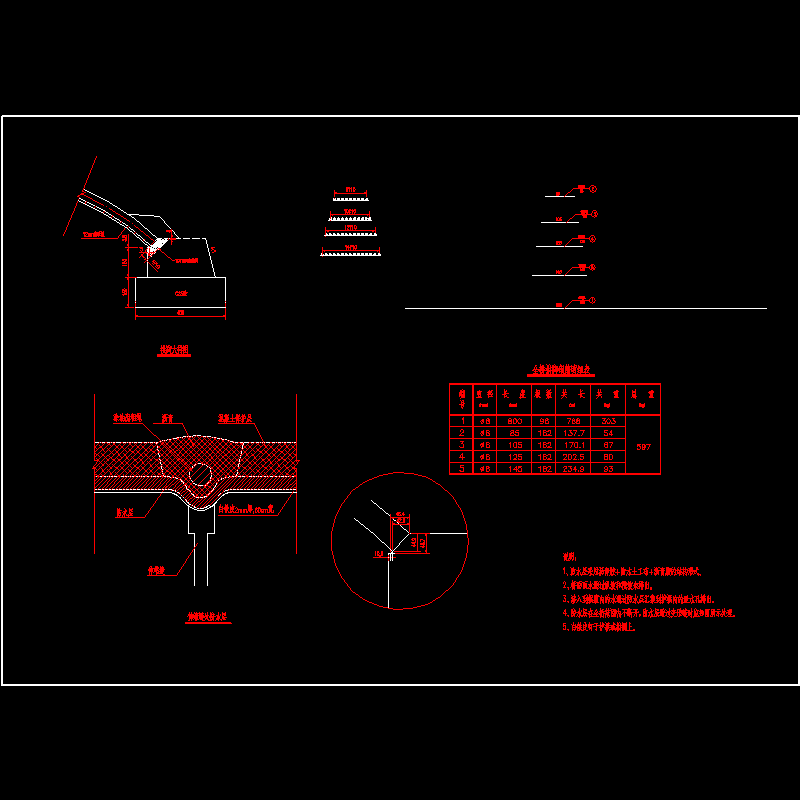

拱铰构造钢筋布置图.dwg

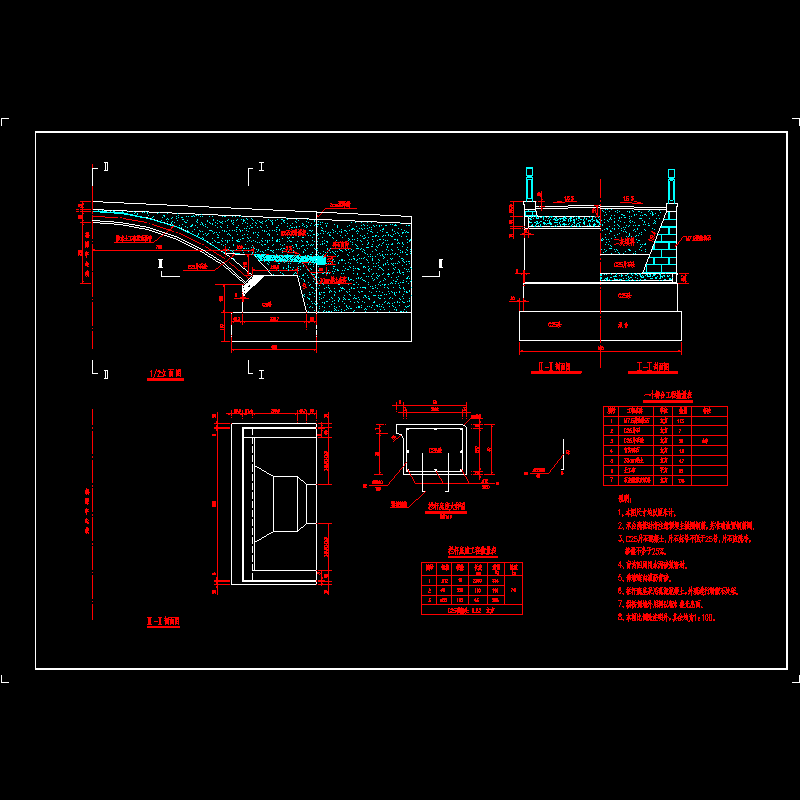

桥台构造图.dwg

桥型布置图.dwg

桥梁装饰材料图.dwg

石栏杆.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
