一份地上24层综合楼电气消防CAD施工图纸（车库）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：45598.46平方米
• 建筑地上层数：24层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：11张
• 地下室用途：车库
• 火灾保护分级：二级
• 弱电设计： 火灾自动报警系统 ,广播系统

附件详情

• 1、资料目录
• 2、消防 配电箱系统 图
• 3、消防设计说明
• 4、消防自动报警系统图
• 5、消防自动报警平面图

附件详情

该附件是[益阳]某二十四层综合楼电气消防施工图纸，总建筑面积约45598.46m2, 建筑层数为二十四层。负一层~负二层为停车场，一层~7层为商场、办公室、客房.八层及以上为住宅建筑高度87.3米。该项目属于一类公共建筑。
消防系统 设计包含消防配电系统设计、消防报警系统图设计、配电室气体灭火系统控制原理、消防平面施工图设计等。

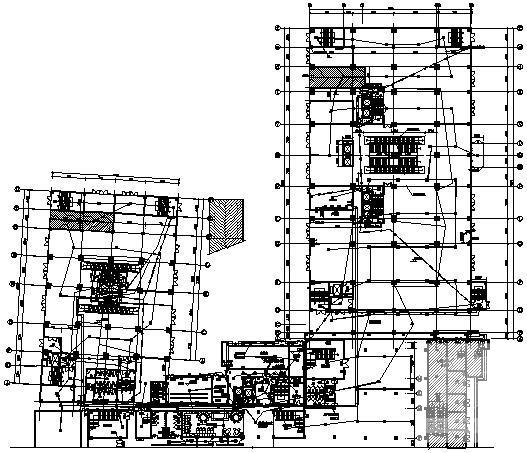

第 1 张图

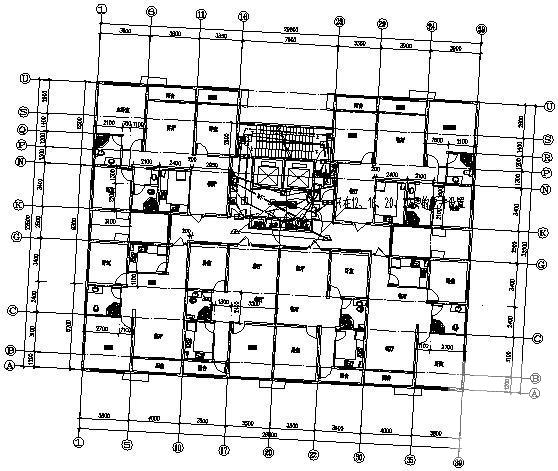

第 2 张图

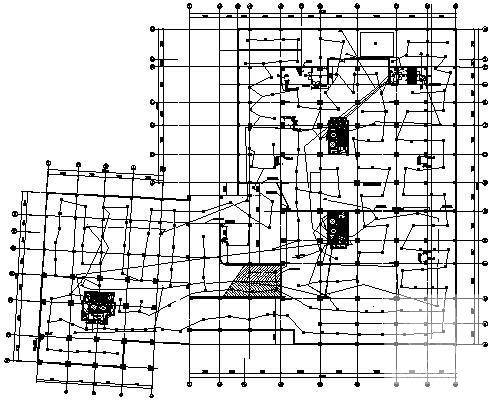

第 3 张图

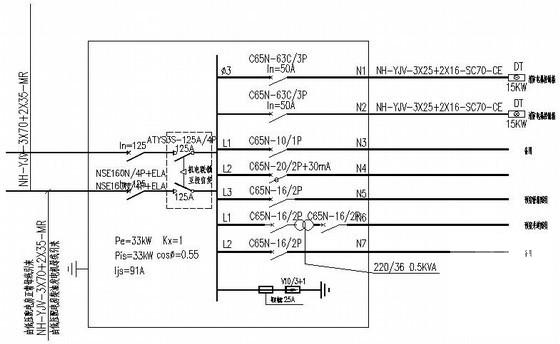

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
