一份20层大型商住楼电气CAD施工图纸（地下1层）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业,其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：78556.93平方米
• 建筑地上层数：20层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 地下室用途：车库,其它
• 负荷等级：三级
• 接地方式：TT,TN-S,TN-C-S
• 项目所在地：广东

附件详情

• 1、 电气设计 说明
• 2、配电竖向干线系统

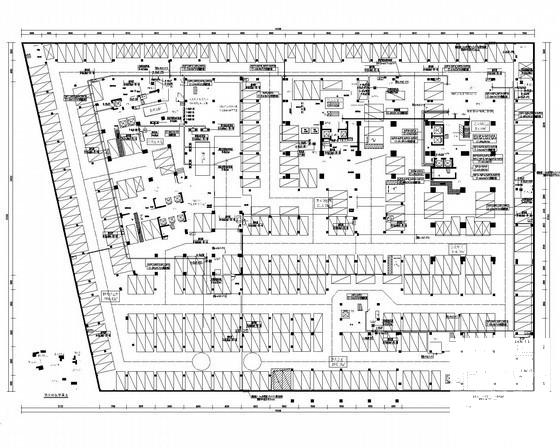

• 3、配电平面图

附件详情

该附件为[广东]20层大型商住楼电气施工图纸33张。
项目概要：项目包括一层地下室，主要用途为车库；地上1~5层为裙楼，主要用途为商业；6层以上为塔楼，共两栋，其中1＃主要用途为酒店和办公楼,2＃主要用途为公寓。项目建筑总面积：78556.93平方米属于一类高层公共建筑。
设计范围：低压配电系统,照明及动力系统,电话及有线电视系统,照度计算系统, 火灾自动报警系统 。
......
，总共33张。

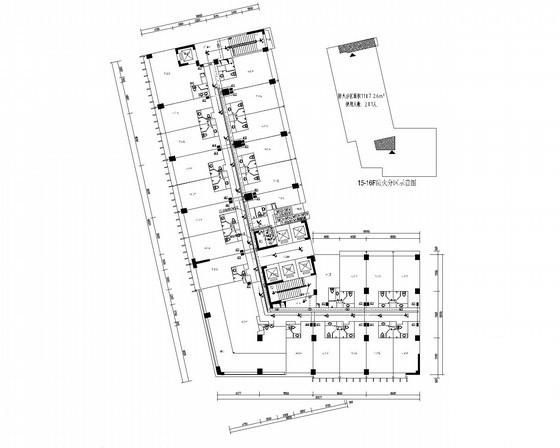

1#15~16配电平面图

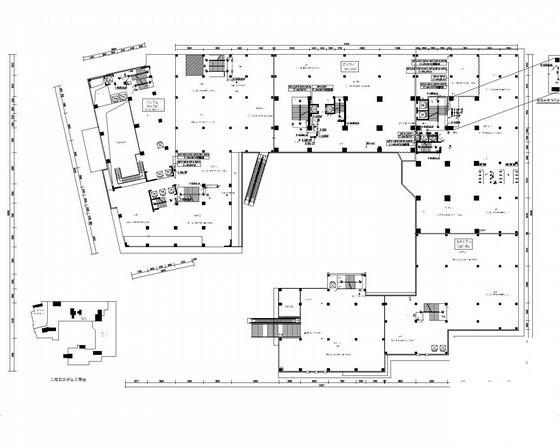

二层配电平面图

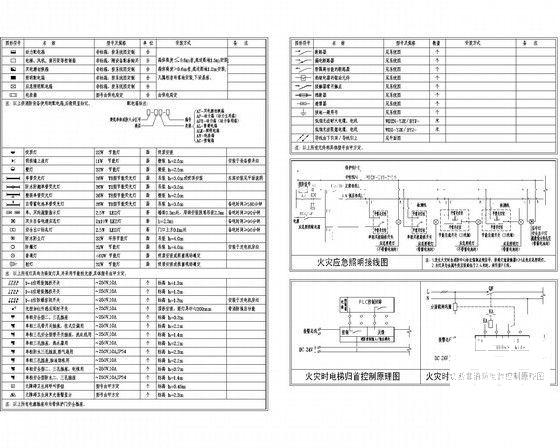

建筑电气设计常用图例

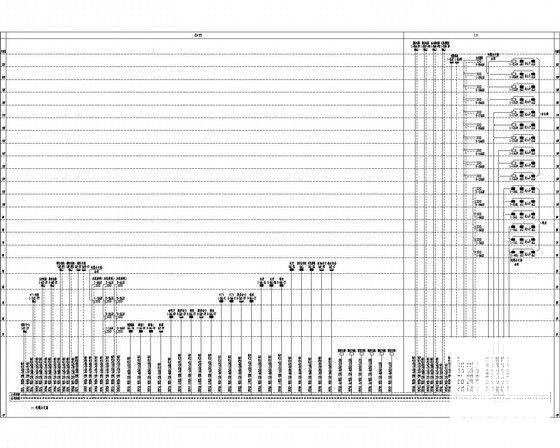

竖向干线系统

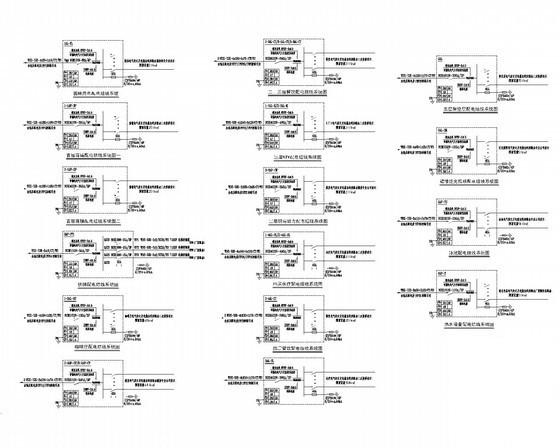

配电结线系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
