单索面预应力斜拉桥CAD施工图纸（108张）.dwg

ggjjkkxx · 发表于 2020-9-29 07:54:45

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

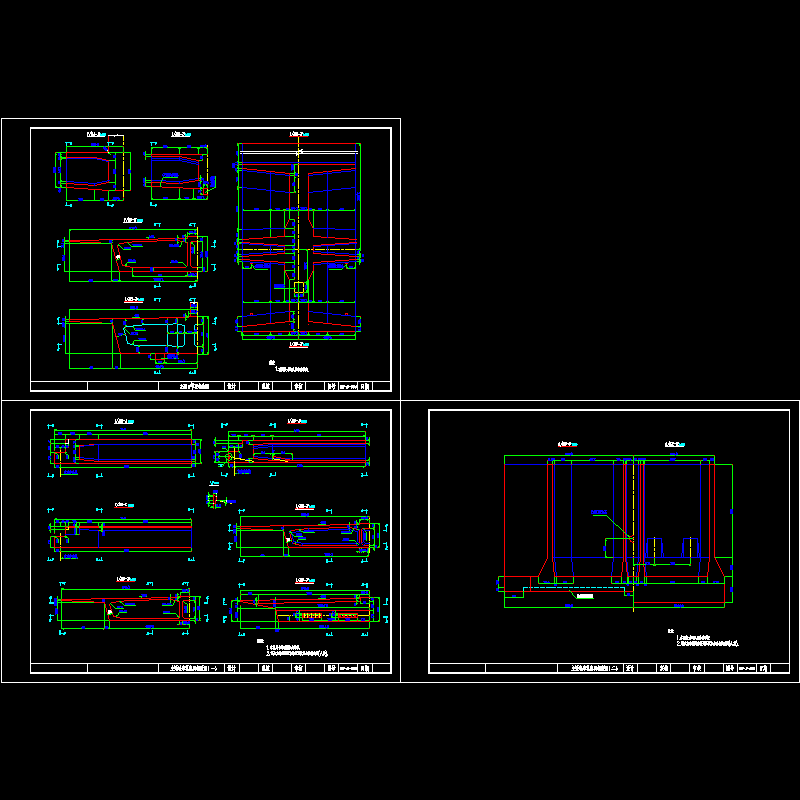

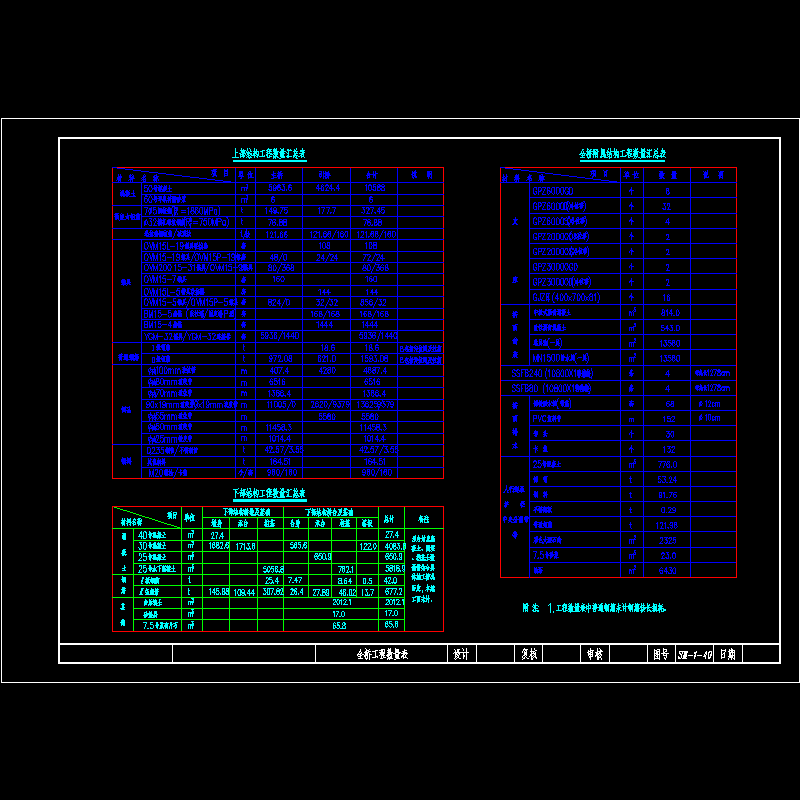

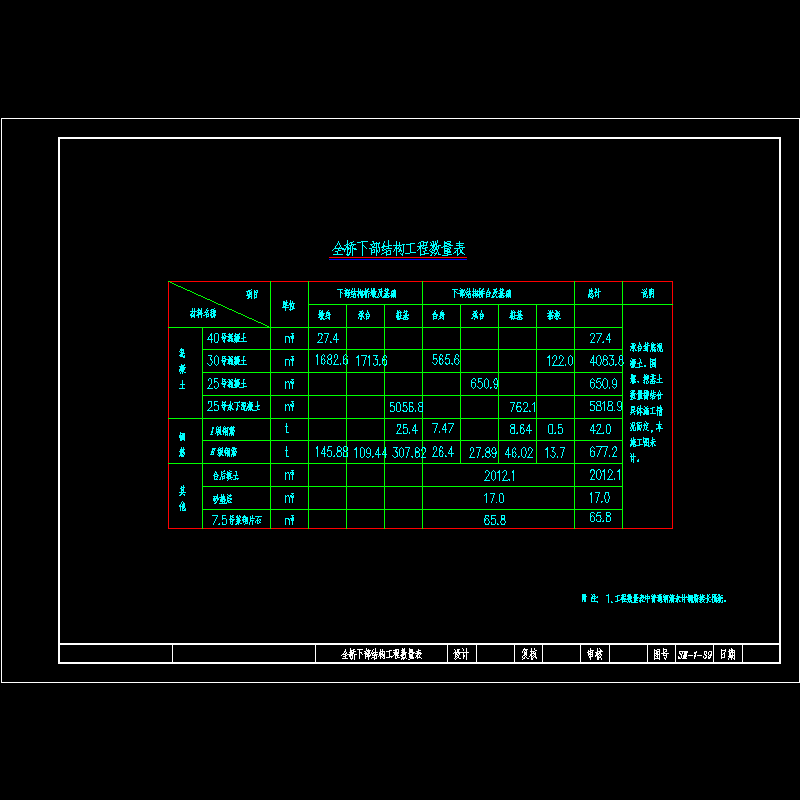

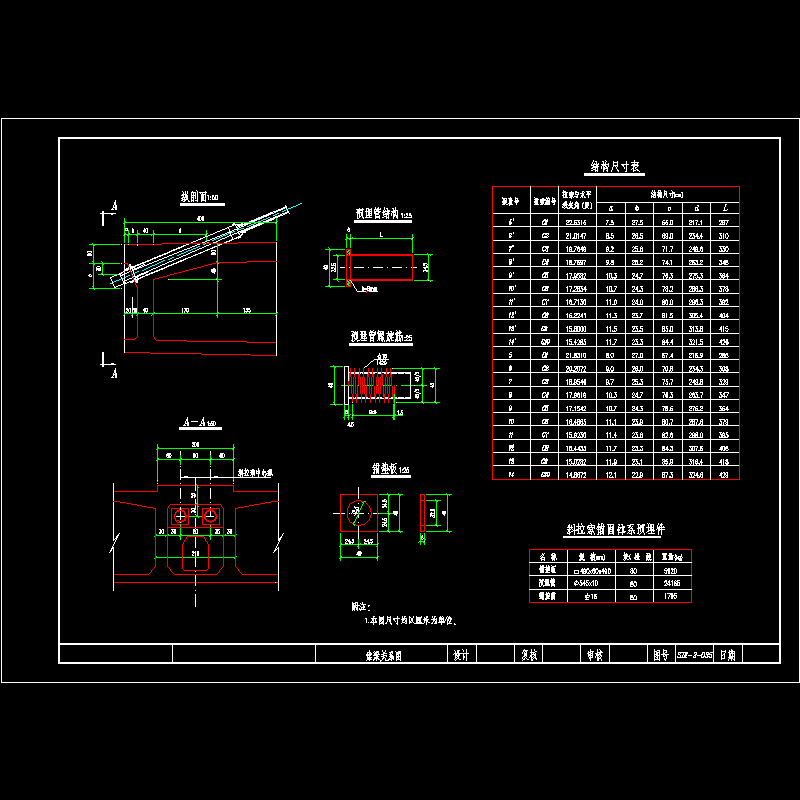

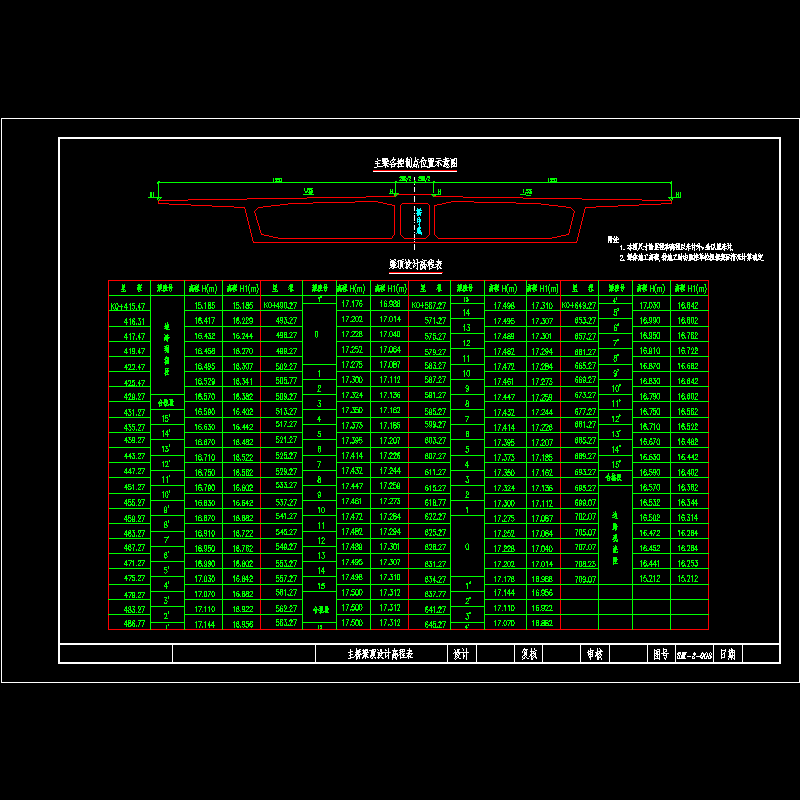

附件详情桥梁全长：657.7m 桥面总宽27.0m 　　行车速度：50km/h 汽车荷载：汽-超20级，挂-120 　　通航标准：内河航道6级设计洪水频率：1/100 　　该项目跨越河槽部分主桥长293.6m，南北引桥长分别为201.1m和163.0m（含桥台长）。　　桥为三跨部分斜拉桥，主跨132m，边跨为80.8m，南北引桥分别为6×32m及5×32m连续梁。桥上设纵坡，主桥设1%人字纵，坚曲线半径为8000m，引桥纵坡分别为 0.55%及3.5%，坚曲线半径为4000m及16000m。北引桥北端约18m位于缓和曲线上。　　主桥采用80.8 132 80.8m单索面三跨预应力混凝土部分斜拉桥，桥长为293.6m。　　由于采用单索面形式，塔墩固结体系将使结构复杂化，因此本桥采用塔梁固结、塔墩分离的结构体系，墩顶设支座。　　　　设计说明　　桥位平面图、桥式总布置图　　墩台平面图及坐标、里程表　　主桥梁体构造总图（二）　　主桥梁顶设计高程表　　主梁各部位构造28张　　主塔结构图（二）、索梁关系图　　斜拉索装配图、塔顶斜拉索锚固块及鞍座构造图　　主梁悬臂预应力束(筋)布置图　　主梁边跨合拢预应力束布置图（三）　　主梁中跨合扰预应力束布置图（二）　　主梁截面预应力束(筋)布置图（八）　　主桥6、7号墩总图（二）、主桥5、8号墩总图　　引桥1、2、9-13号墩总图、引桥3、4号墩总图　　引桥0号桥台总图、引桥14号桥台总图　　主桥6、7号墩墩身钢筋图（二）　　主桥6、7号墩墩顶挡块钢筋图　　主桥5、8号墩墩身钢筋图（三）　　引桥1-4、9-13号墩墩身钢筋图（三）　　0号桥台前墙钢筋图　　0号桥台台身、侧墙钢筋图　　14号桥台前墙钢筋图、14号桥台台身钢筋图　　14号桥台侧墙钢筋图、14号桥台耳墙钢筋图　　主桥6、7号墩承台钢筋图　　主桥5、8号墩承台钢筋图　　引桥1-4、9-13号墩承台钢筋图　　0号桥台承台钢筋图、14号桥台承台钢筋图　　主桥6、7号墩钻孔桩钢筋图　　主桥5、8号墩钻孔桩钢筋图　　引桥1-4、9-13号墩钻孔桩钢筋图（二）　　0号桥台钻孔桩钢筋图、14号桥台钻孔桩钢筋图　　0、14号桥台搭板钢筋图　　14号桥台锥坡构造图、全桥下部结构工程数量表　　全桥工程数量表、桥梁施工步骤图　　…… 　　共总108张边跨现浇段钢筋图横梁钢筋图一主梁节段构造图主梁截面预应力束（筋）布置图（六）主桥6.7号墩墩身钢筋图（一）主桥施工步骤图塔顶斜拉索锚固块及鞍座构造图
