一份15层二类普通高层住宅楼电气CAD施工图纸(火灾自动报警系统)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：1.58万平方米
• 建筑地上层数：15层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计： 火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统

附件详情

• 1、电气设计说明
• 2、配电系统图
• 3、电话系统
• 4、有线电视系统
• 5、对讲系统
• 6、火灾自动报警系统
• 7、消防联动控制系统
• 8、安防系统
• 9、照明平面图
• 10、插座平面图
• 11、 弱电平面图
• 12、电气平面
• 13、 防雷平面图

附件详情

该附件为[四川]二类普通高层住宅电气施工图纸。
项目概要：该项目由一梯四户的三个住宅单元组成大楼建筑设计结构形式为框架边形剪力墙结构，现浇混凝土楼板。住宅建筑面积约1.58万平方米，住宅共计174套;该项目为15层单元式住宅楼，属于二类普通高层住宅建筑。该项目每单元各设有一个强电竖井和弱电竖井
设计范围：220/380V配电系统;建筑物防雷、接地系统及安全措施;有线电视系统;电话系统;多功能访客对讲及燃气泄漏报警系统；火灾自动报警及消防联动控制系统;闭路监视电视系统;所有强弱电干线均从地下室桥架引来,其编号和规格详见地下室电施图。
......
，总共11张。

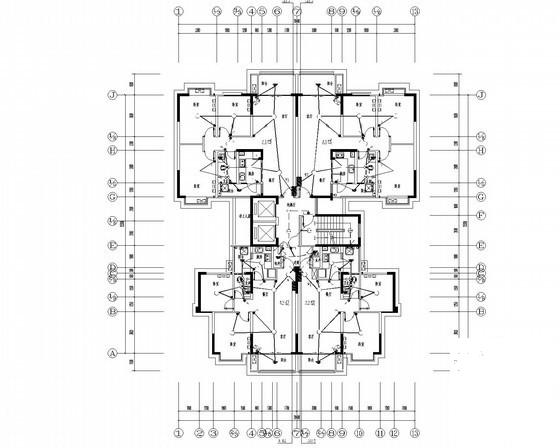

底层照明平面图

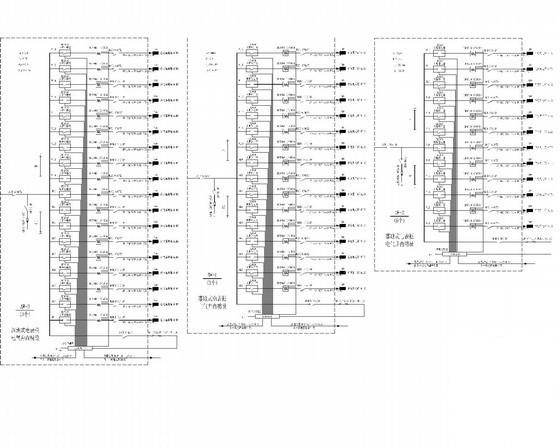

配电箱、柜系统图

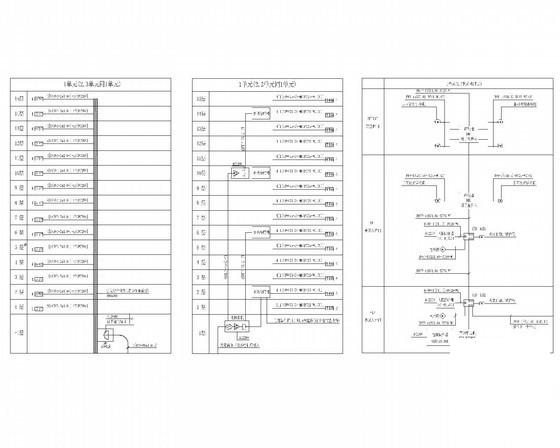

弱电系统图

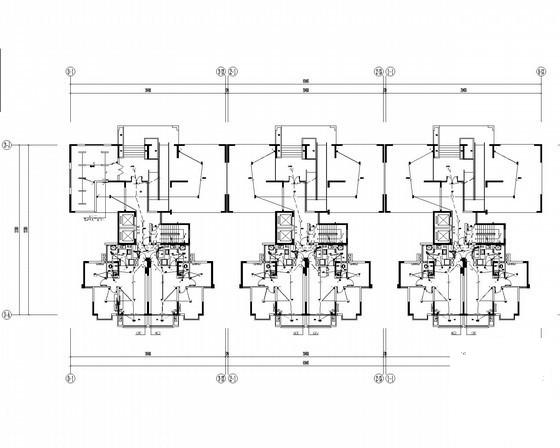

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
