至石人山高速公路16 39.6 16m飞鸟拱天桥CAD施工图纸(桩基础).dwg

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.荷载等级：公路—Ⅱ级 　　2.桥梁宽度： 7m（行车道） 2×0.5m（护栏），全宽9.7m 　　3.桥下净空：5.5m 　　4.被交叉道路等级：机耕道 　　 　　本天桥桥型采用飞鸟拱，与主线交叉桩号K10 591。桥梁跨径为16 39.6 16米，桥梁全长为81.12米。行车道系厚0.8米。主拱圈按等截面悬链线无铰拱设计，拱轴系数m=1.167，净矢跨比为1/4.5。桥墩采用墙式墩，厚1.2米；桥台采用肋板式台；基础采用桩基础，桩基按摩擦桩设计。

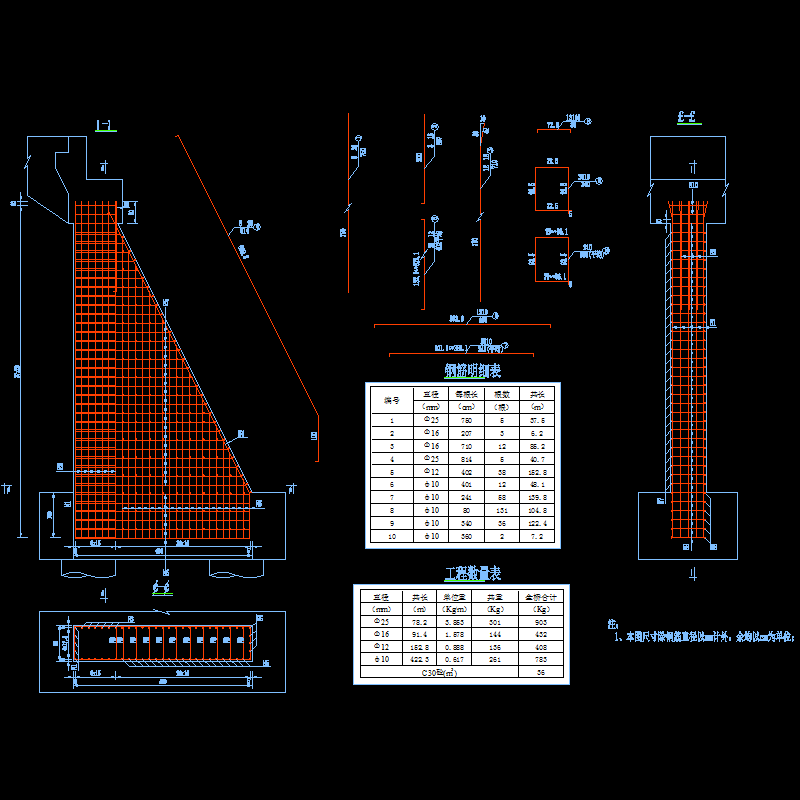

4号桥台台肋钢筋构造图.dwg

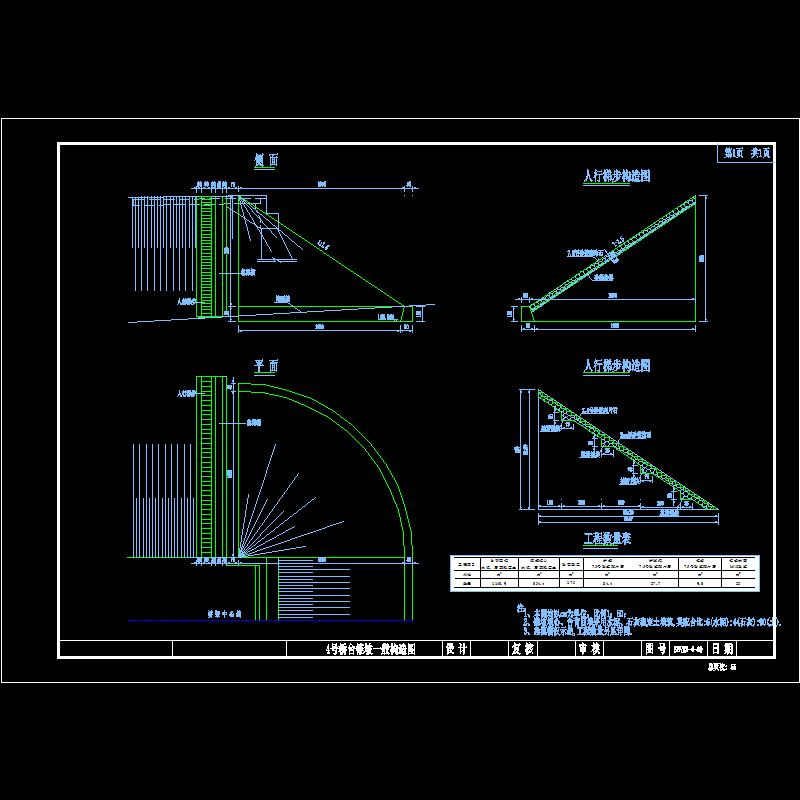

4号台锥坡一般构造图.dwg

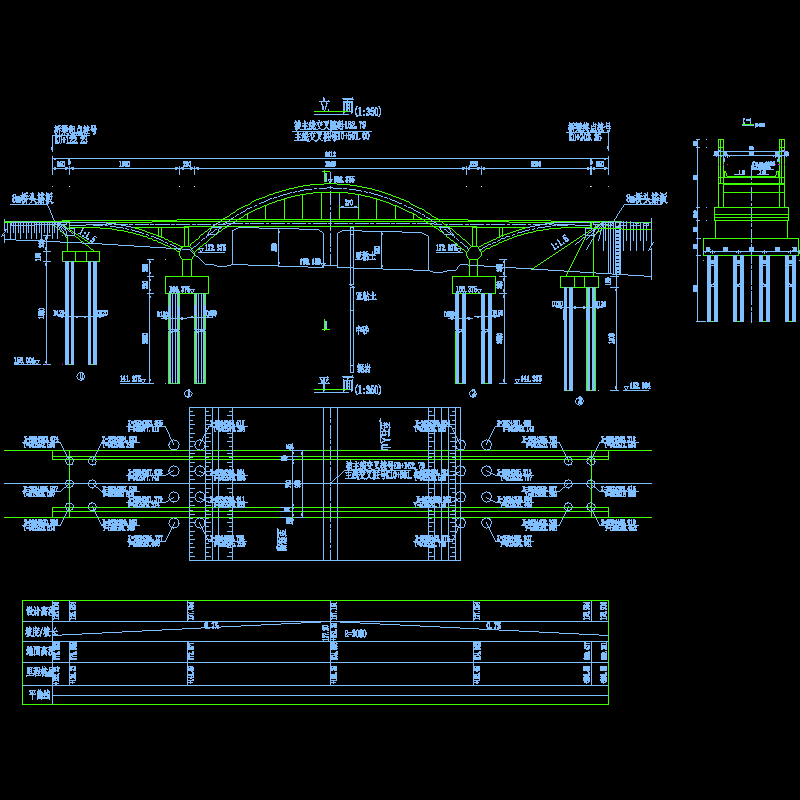

k10+591桥型布置图.dwg

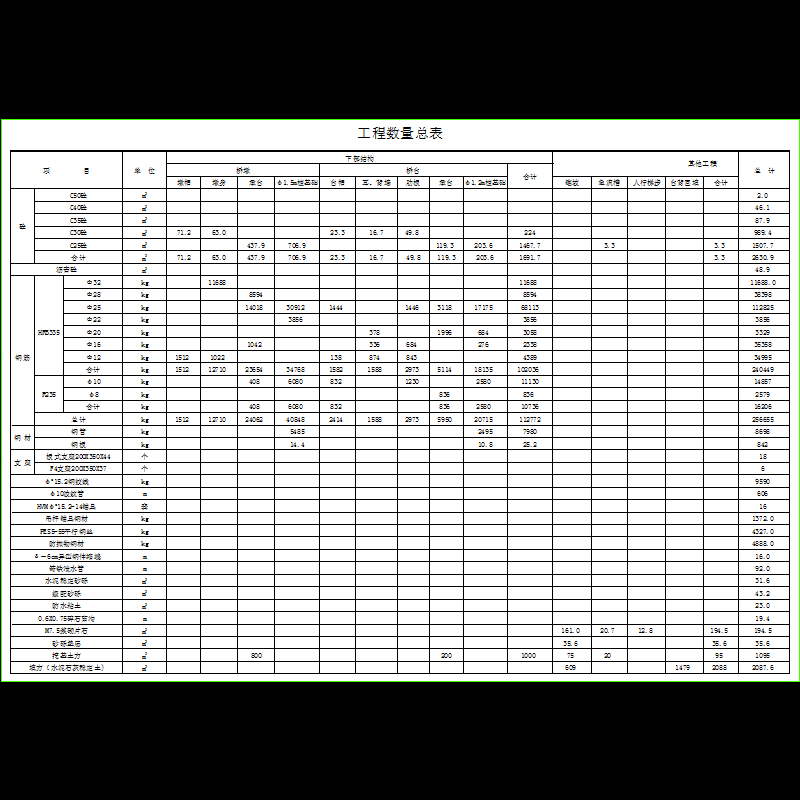

k10+591天桥工程数量总表(二).dwg

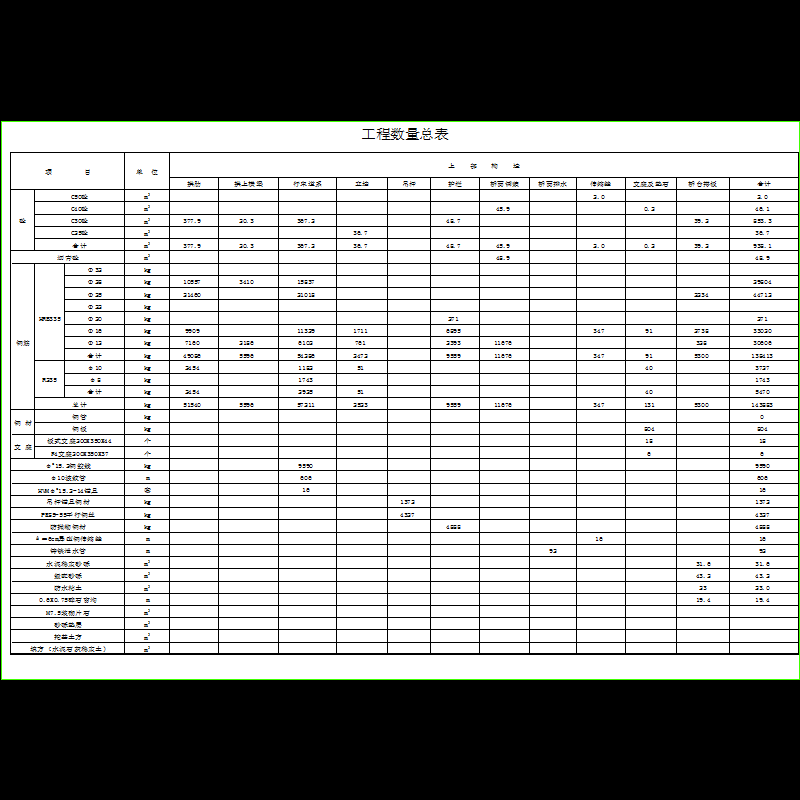

k10+591天桥工程数量总表(一).dwg

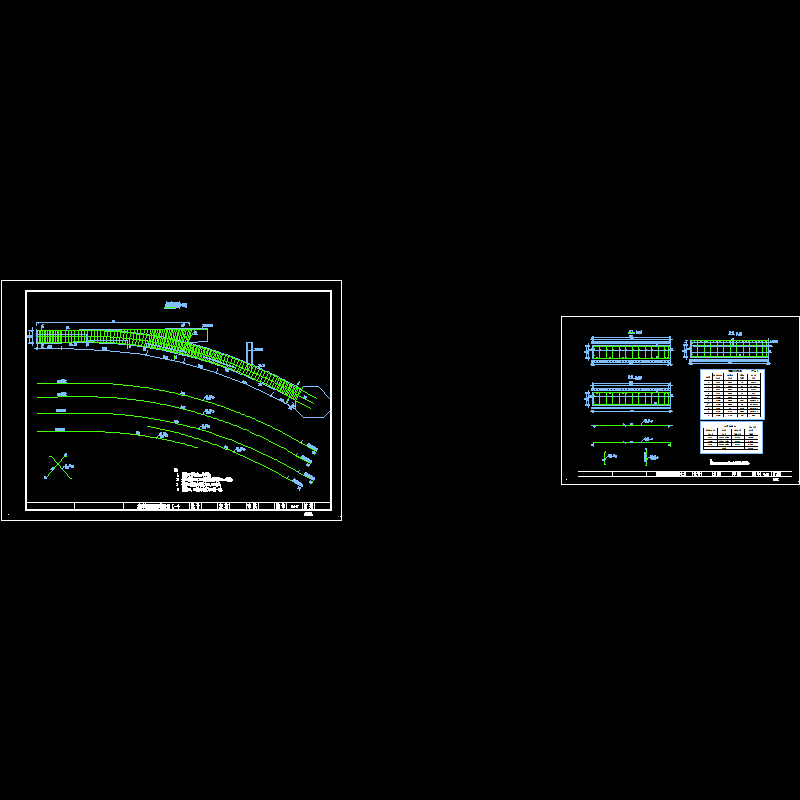

边跨拱圈钢筋构造图（二）.dwg

边跨拱圈钢筋构造图（一）.dwg

吊杆构造图.dwg

吊杆锚下钢筋构造.dwg

墩上立墙钢筋构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-28 06:19:48上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
