公路等级：二级公路。本桥平面位于直线段上。本桥所处地区地震烈度：7度。本桥上部采用1X16m现浇钢筋混凝土简支箱梁；下部采用柱式墩，钻孔灌注桩基础。应用人工配合小机械分层夯实回填砂砾及碎石土，保证其压实度不得下于95%。箱梁顶铺设10cm的防水砼，并在其中加入加强钢筋网。应用木条填塞沉降缝，然后用SXF-202型密封膏封闭。 本桥箱梁采用满堂支架施工，支架搭好后先进行预压，预压重量不小于箱梁自重的100%，浇筑梁体混凝土之前适应检查支架顶面和桩柱高程是否符合要求，以及其它构件所需的预埋件是否按设计要求就位，待一切符合要求时才能浇筑混凝土。本渡槽上部构造共用30号混凝土111.2m 。 …… 共计20张，

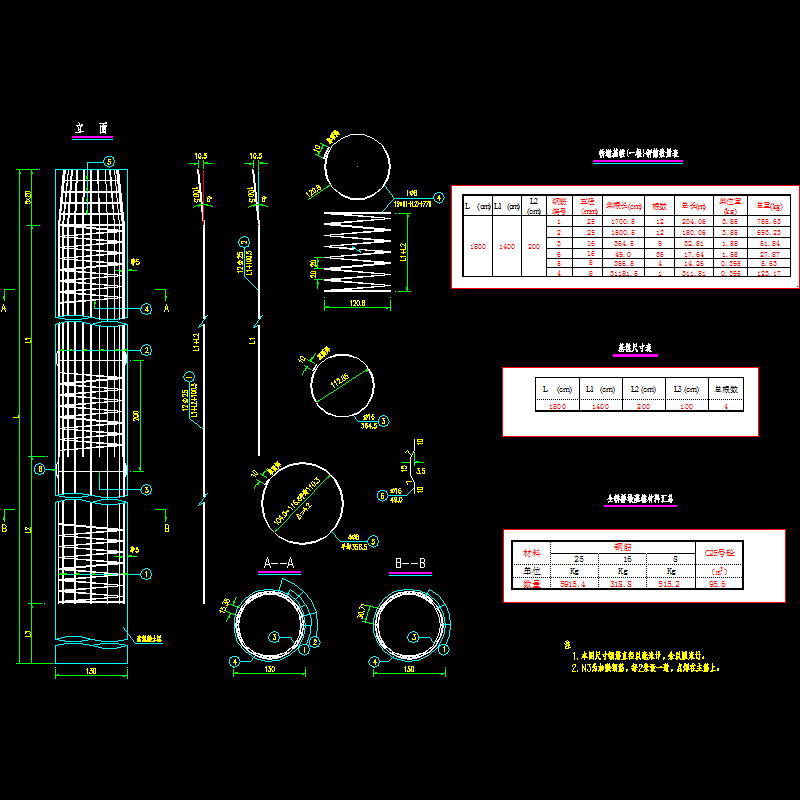

09 墩柱钢筋构造图.dwg

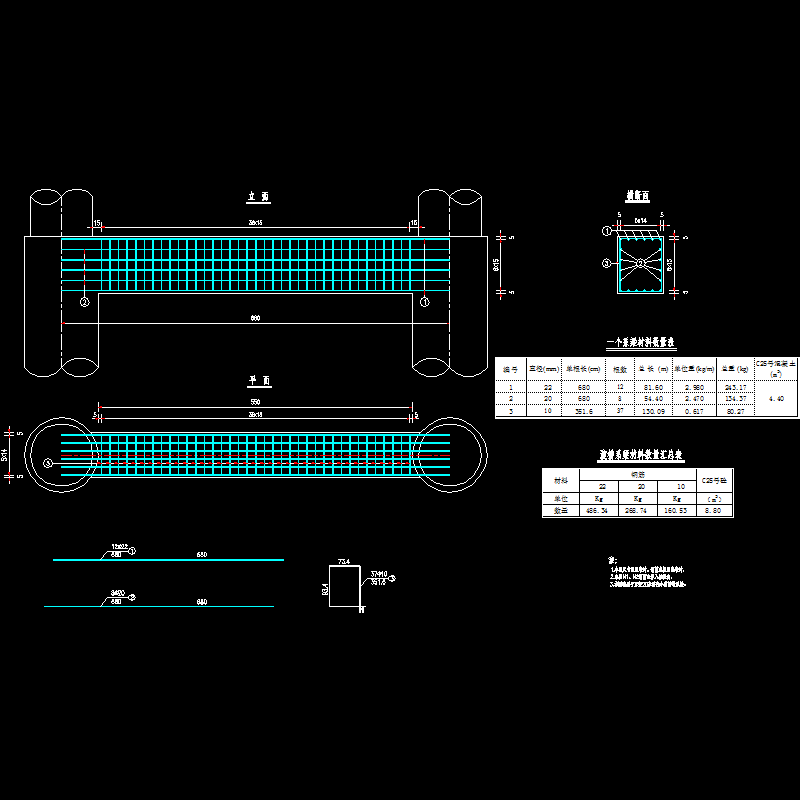

10 柱系梁钢筋.dwg

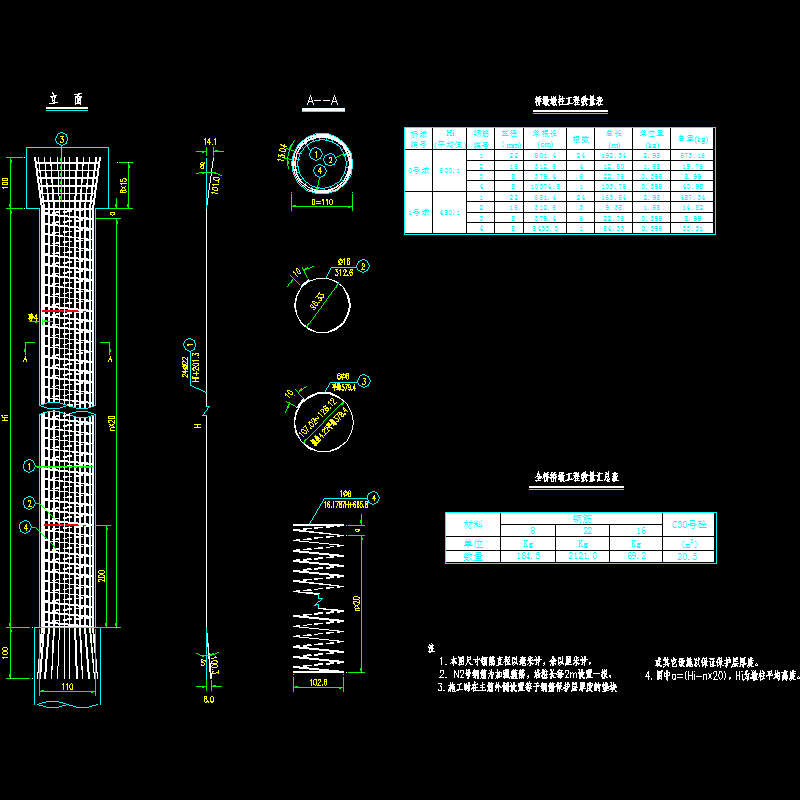

11 桥墩桩基钢筋构造图.dwg

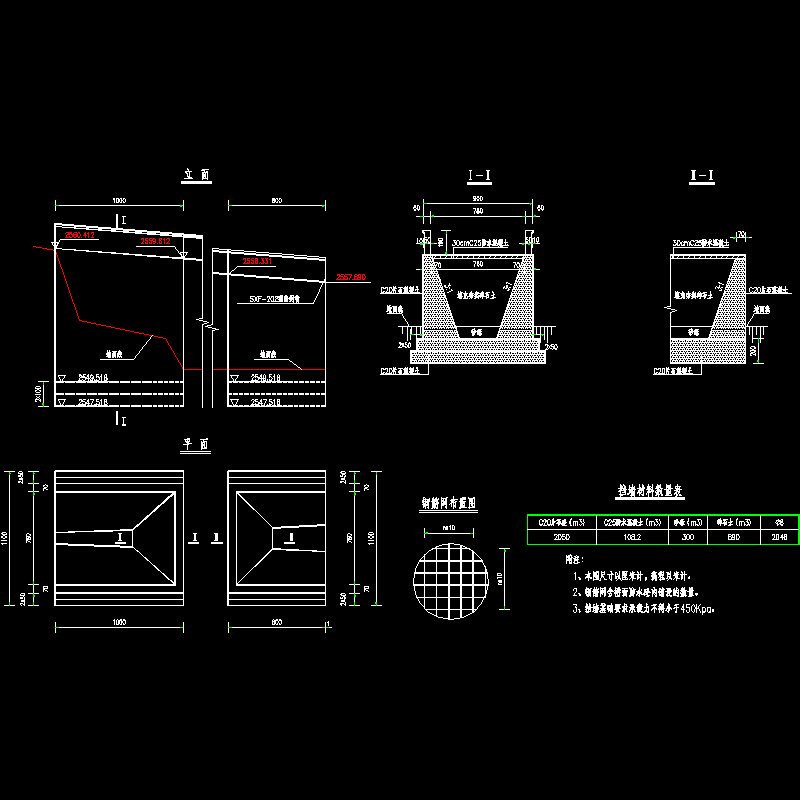

12 挡墙一般构造图.dwg

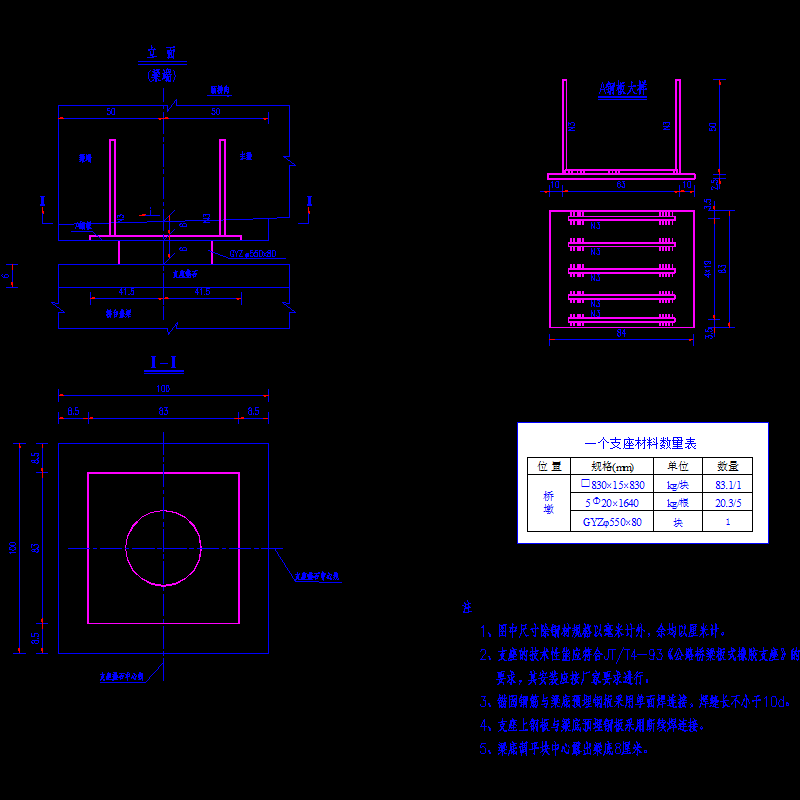

13 板式橡胶支座构造.dwg

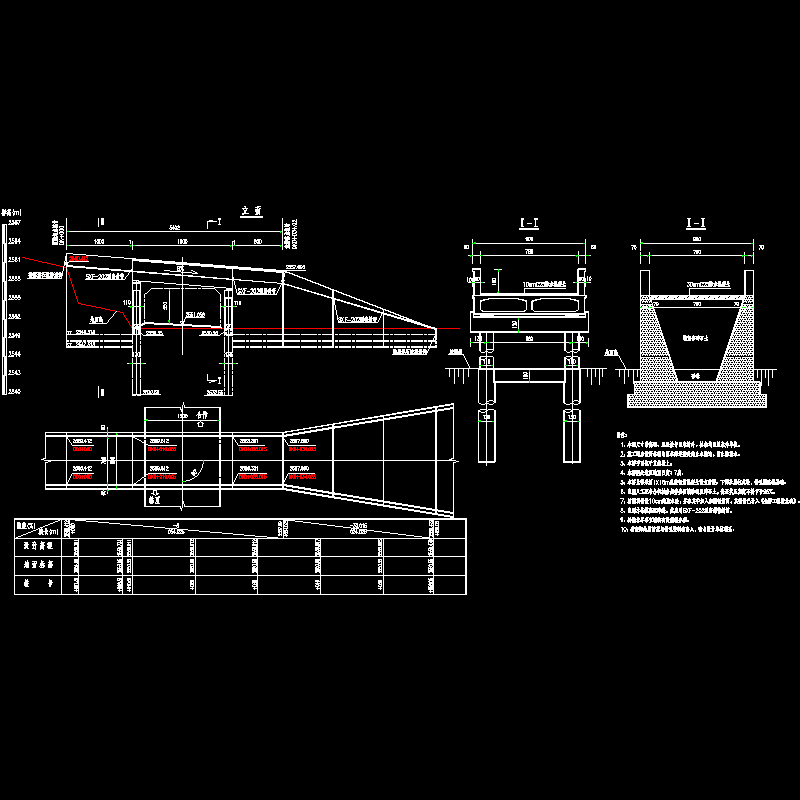

02 桥型布置图.dwg
03-1横断面钢筋布置图.dwg
03 箱梁一般构造图.dwg
04 顶底板及立墙钢筋布置图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
