4×16m预应力混凝土空心板桥CAD施工图纸43张（独柱式桥墩）(桩基础).dwg

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

桥长：69.64m，桥面宽度：净7 2X0.75m人行道；荷载等级：公路Ⅱ级。上部预应力混凝土空心板；下部独柱式桥墩，肋板式桥台；钻孔桩基础。桥面连续，桥面铺装为13cmC40防水混凝土。伸缩装置：在两桥台设置D-80型伸缩装置。本桥在2#墩设置固定支座，其余均为滑动支座。本桥位于R＝3000的凸形竖曲线上。 　　工程材料：C20、C30、C40水泥混凝土，C40防水水泥混凝土。R235、HRB335钢筋。圆板式橡胶支座，GYZF支座。钻孔桩直径φ25mm、φ16mm、φ10mm； 　　……共计43张，设计于2007年

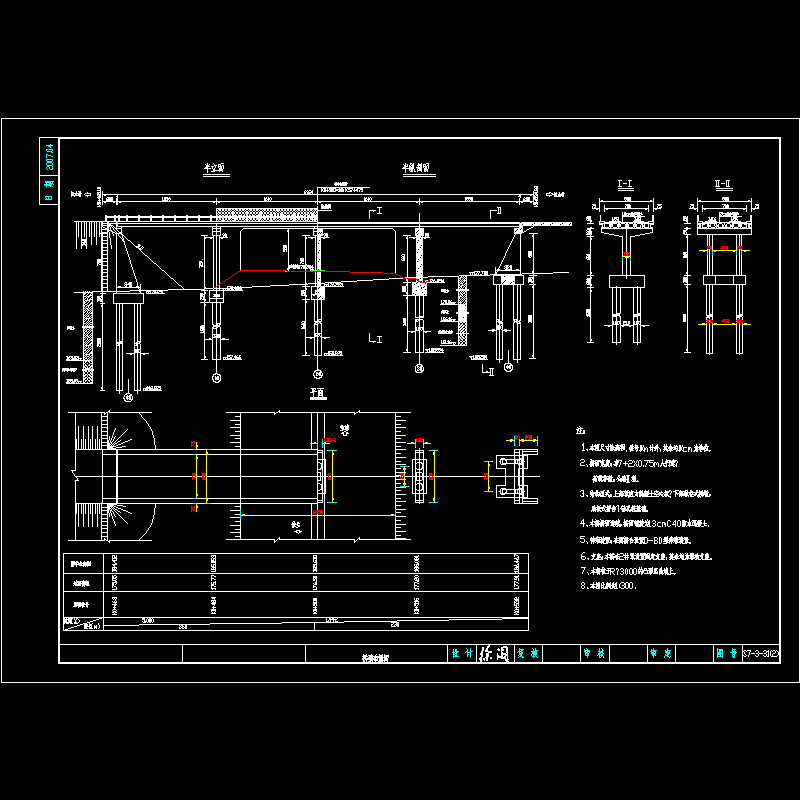

02桥型图.dwg

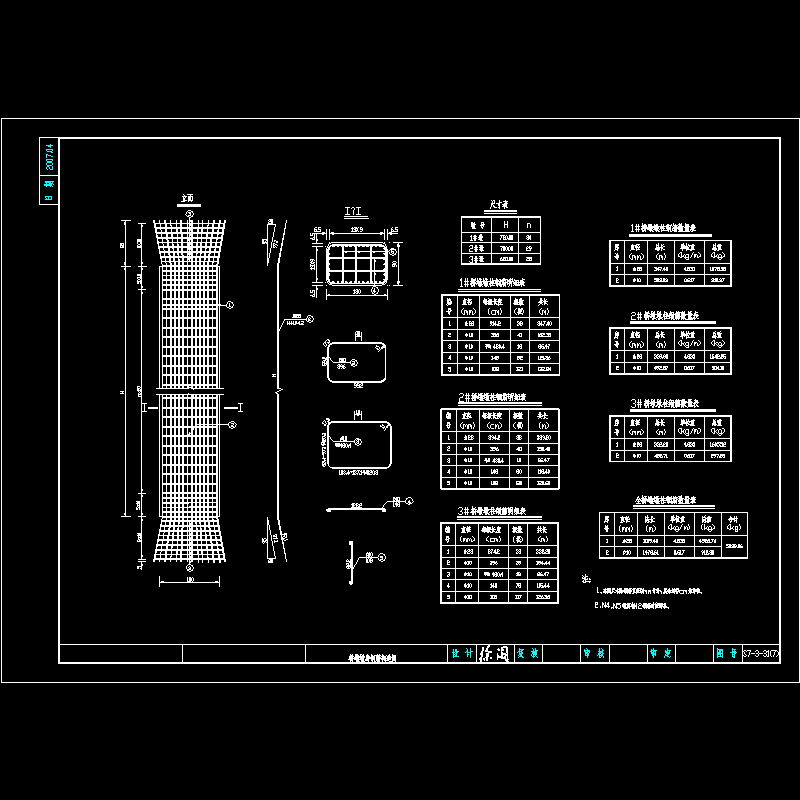

05墩桩钢筋.dwg

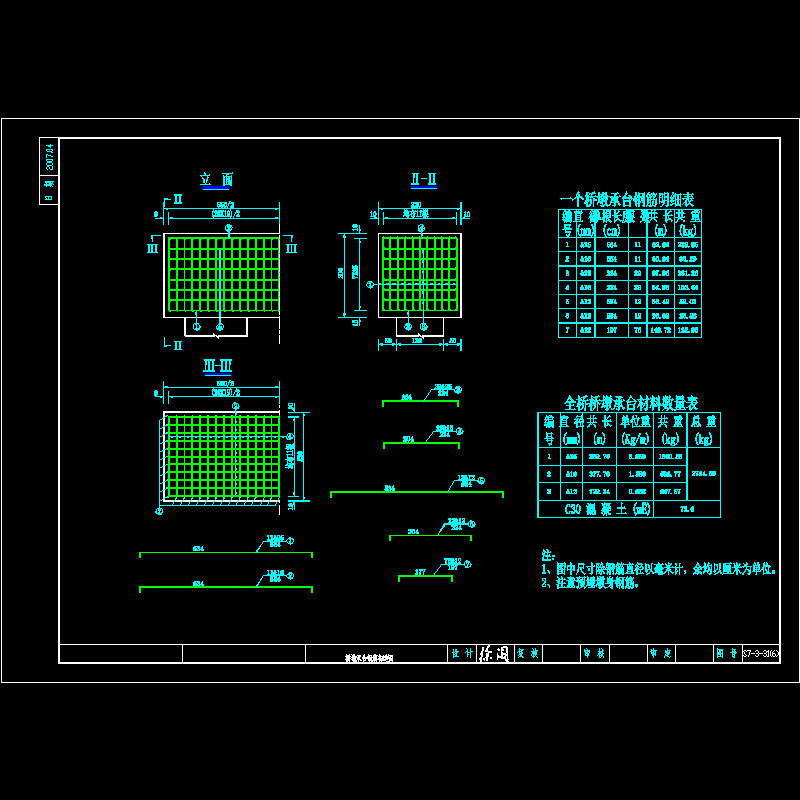

06墩承台钢筋.dwg

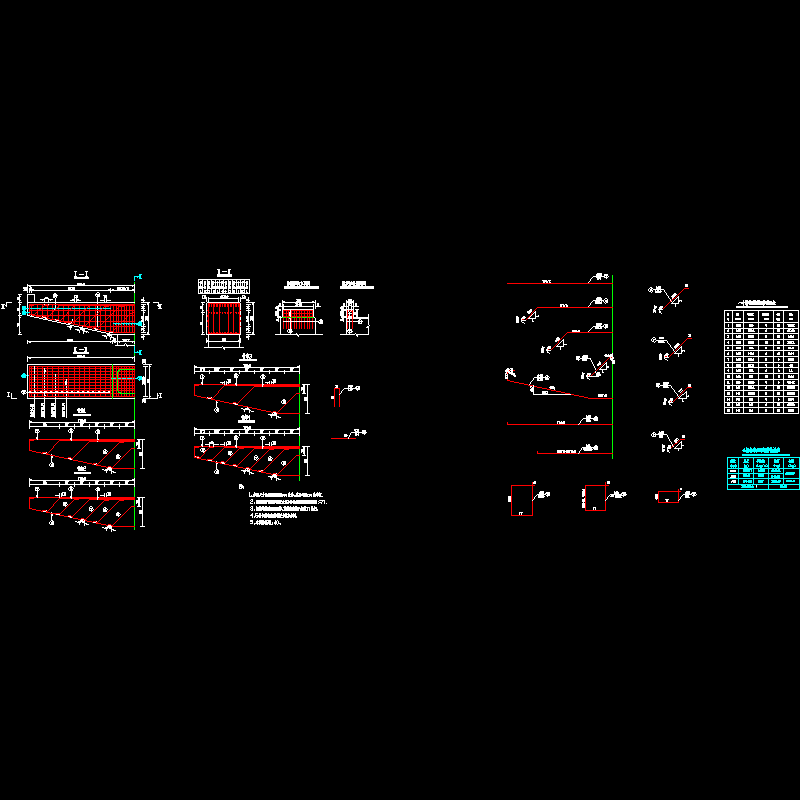

07墩钢筋.dwg

08墩盖梁钢筋.dwg

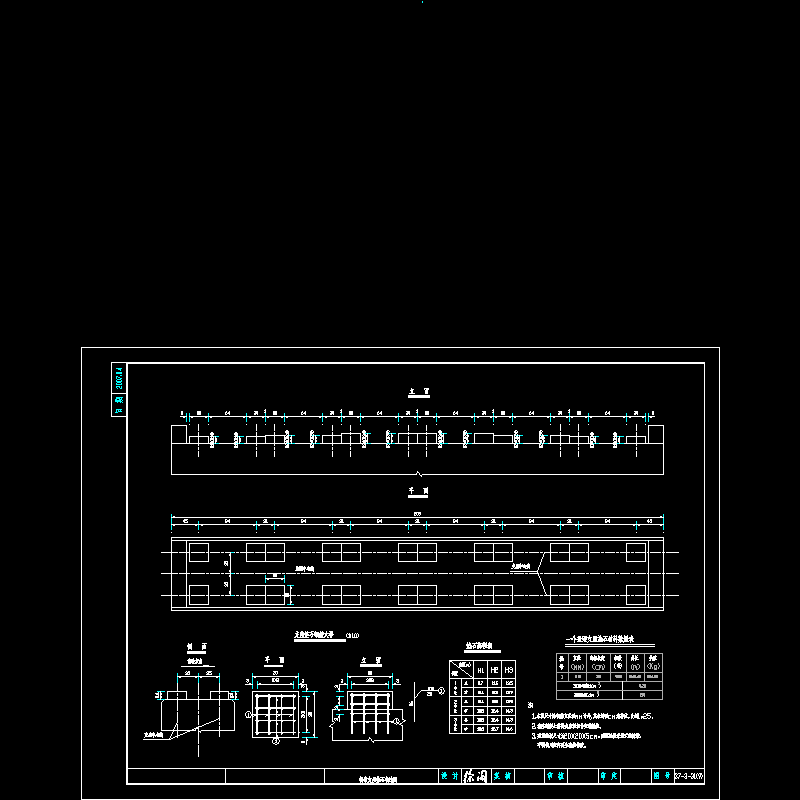

09桥墩垫石.dwg

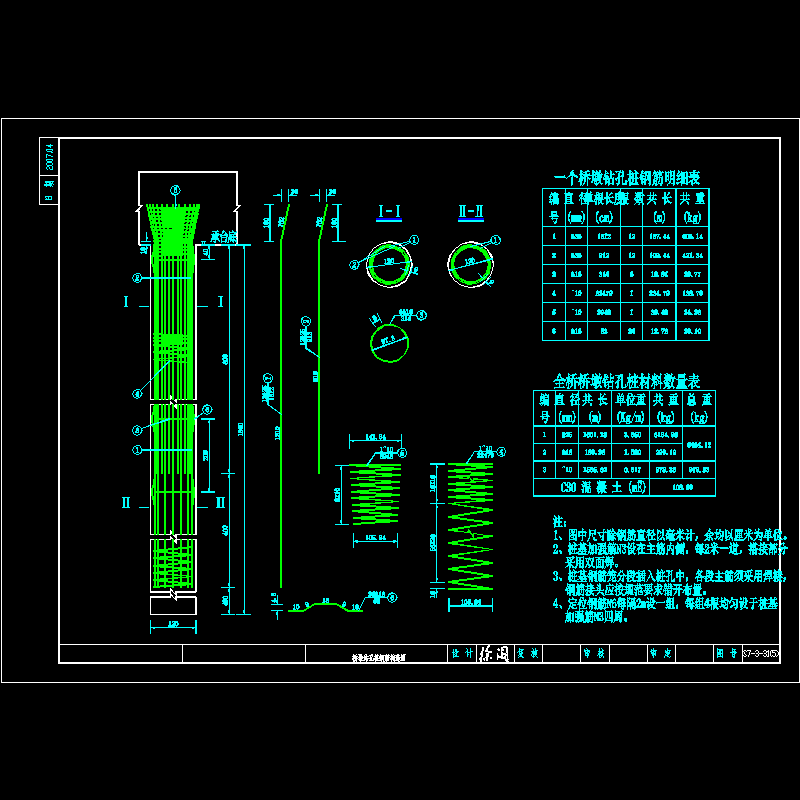

11桥台钻孔桩.dwg

12桥台承台钢筋.dwg
