1-16m无铰石拱桥全套CAD施工图（9页图纸）.dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

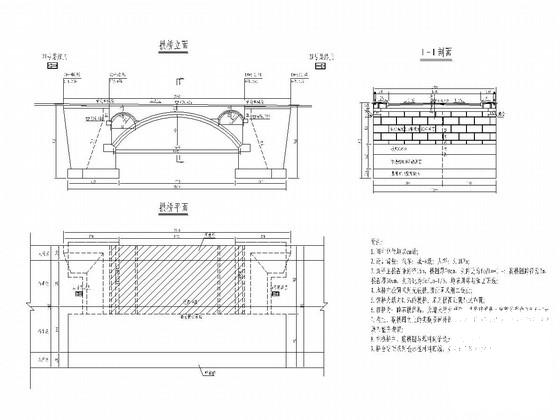

桥梁概况：
1.设计荷载：汽车：城-A级；人群：5.0KPa;
2.该桥主拱圈净跨径16m，拱圈厚70cm，矢跨比为fo/Lo=1/4；腹拱圈跨径为3m，拱圈厚30cm，矢跨比为fo/Lo=1/3，均采用等截面圆弧线;
3.本桥主拱圈采用无铰拱,腹拱圈采用二铰拱;
4.该桥为纵向0.5%的坡桥。采用拱圈正置型式布置;
5.该桥为一跨石拱结构，为增大桥台刚度，其基础须嵌入完整基岩内≥0.6～1m;
6.在主、腹拱圈之上的实腹段两外侧各修建一排1m宽的侧墙，侧墙采用M7.5浆砌块石整齐砌筑;
7.在拱桥主、腹拱圈与填料间铺设FYT-1防水涂料;
8.桥台背面采用透水性材料回填，必要时设置盲沟排水。
......
，共9张。

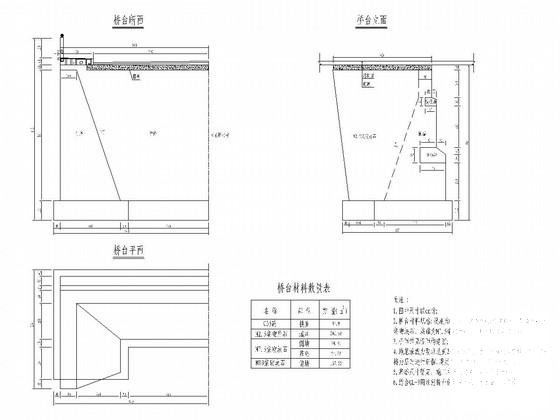

U型桥台尺寸图

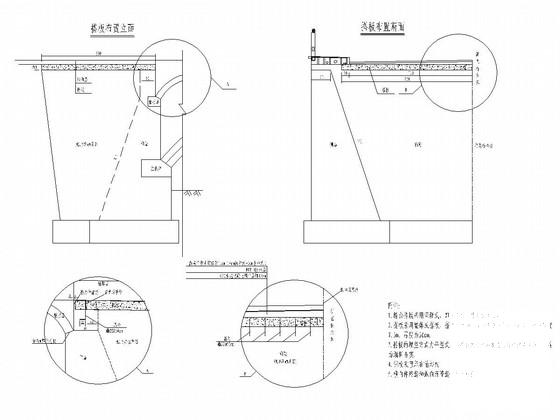

桥台搭板构造图

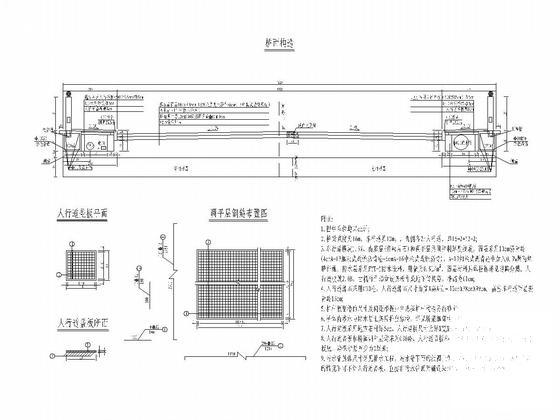

桥面构造

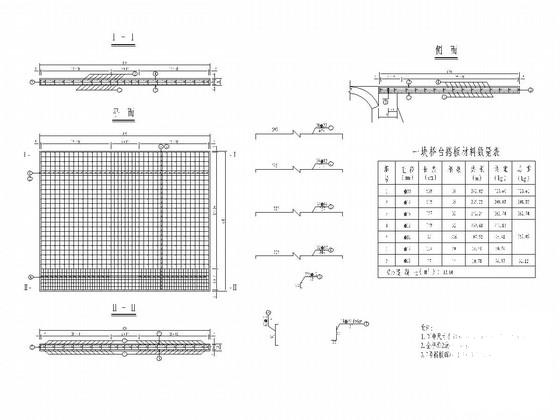

桥台搭板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
